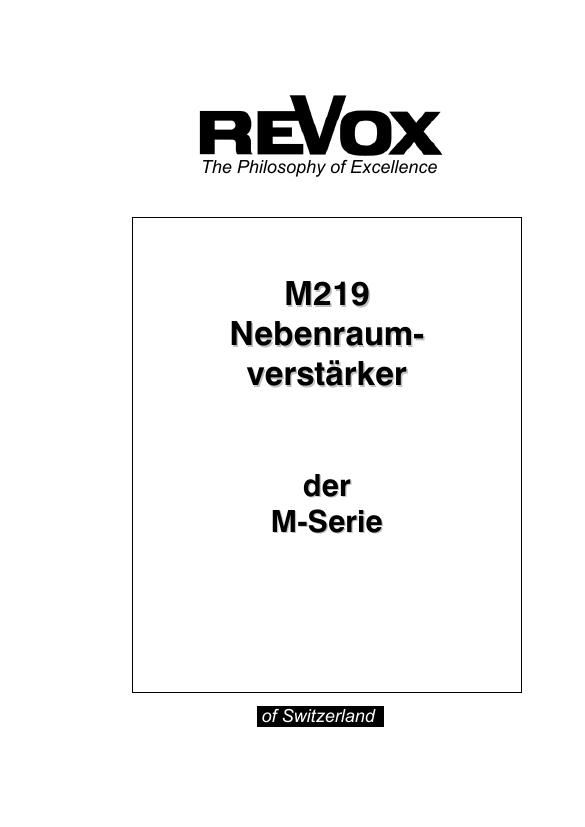

M219-Nebenraumverstärker M-Serie
1
Inhaltsverzeichnis
M219-Nebenraumverstärker
Sicherheit
Installation und Betrieb
Sicherheitsmaßnahmen
Gewährleistung
Frontansicht
Anschlussschema
Detailbeschreibung
[1] Local IN 1 2 3
[2] PRE OUT
[3] Setup-DIL Schalter
(1) IR-Empfänger
(2) Pre-Out
(3) Eingang IN
(4-5) Lokale Eingänge
(6-7-8) Adressierung
[4] M219-Link
[5] IR-Link
[6] Eingang IN
[7] Channel Select
[8] IN Revox MR-Bus
[9] OUT Revox MR-Bus
[10] R-L Speakers
[11] Fuse
[12] AC-Power
Verkabelungsplan M219
Multiroomverkabelung
Persönliche M219-Einstellungen
Technische Daten
Garantie
Lieferumfang
2
3
3
4
4
5
6
7
7
7
8
8
9
10-11
12
12
13
13
14
14-15
15
15
16
16
16
17
18
18
19
20
20
Page 2
M219-Nebenraumverstärker M-Serie
2
M219
Nebenraumverstärker
Grundsätzliches
Der M219 ist ein digitaler
Nebenraumverstärker der
neusten M-Serie im
RE VOX
Multiroom-Programm. Er dient
zur Wiedergabe von Musik in
den Nebenräumen und kann
den Zuhörer durch ein Zusatz-
display mit aktuellen Infor-
mationen versorgen. Der M219
empfängt die Signale einer
gewünschten Quelle (CD,
Tuner, Server, ...) aus dem
Hauptraum über ein Multiroom-
Buskabel. Lautstärke, Balance,
Höhen und Tiefen lassen sich in
jedem Nebenraum individuell
einstellen. Zusätzlich können im
Nebenraum bis zu 3 lokale
Quellen angeschlossen und
gehört werden. Um den M219
-žunsichtbar zu betreiben,
können verschiedene Wand-
fernbedienungen oder IR-
Empfänger angeschlossen
werden.
Aufstellung
Stellen Sie den M219 so auf,
dass die Lüftungsschlitze nicht
verdeckt werden und dass zu
Mauern und Möbeln ein
Abstand von min. 5 cm
eingehalten wird.
Vermeiden Sie Aufstellungs-
orte mit:
- direkter Sonneneinstrahlung
- direkt neben Wärmequellen
- schlechter Belüftung
- staubiger Atmosphäre
- instabiler Lage
- Spritzwassergefahr
- hoher (Luft-) Feuchtigkeit
Zudem dürfen keine offenen
Feuerquellen ( z.B. Kerzen)
oder mit Flüssigkeiten gefüllte
Gefäße (z.B. Vasen) auf dem
Gerät platziert werden.
Mehrere M219 stapeln
Werden mehrere M219 bei
einer Installation übereinander
gestapelt, empfiehlt es sich das
Montagekit (Zubehörsatz
Artikel-Nr. 1.551.313.00) zu
verwenden.
Room-Amplifier M219
Room-Amplifier M219
Room-Amplifier M219
