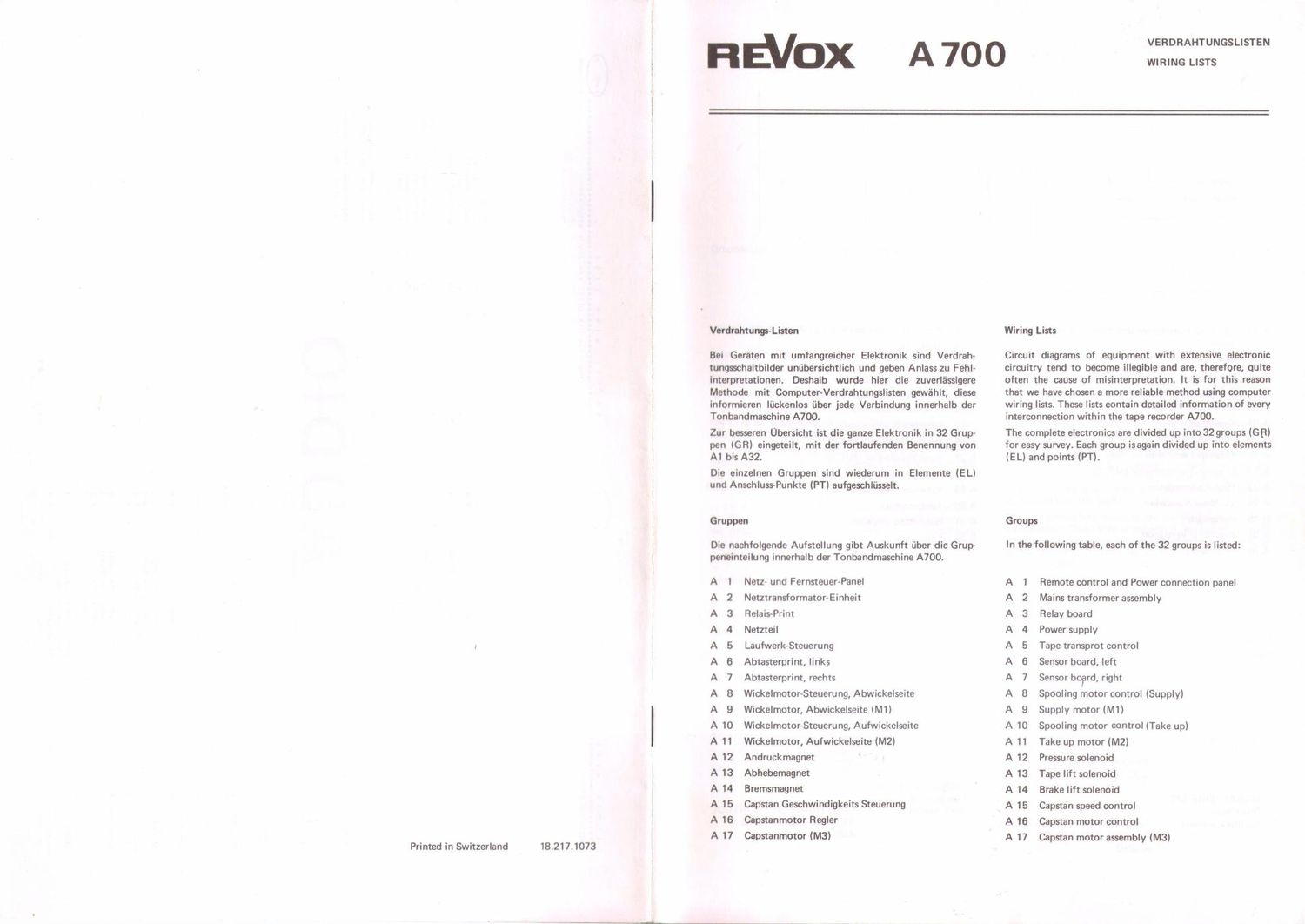

Verdrahtungs-Listen

Bei Geriiten mit umfangreicher Elektronik sind Verdrah-
tungsschaltbilder uniibersichtlich und geben Anlass zu Fehl
interpretationen. Deshalb wurde hier die zuverlassigere
Methode mit Computer-Verdrahtungslisten gewahlt, diese
informieren liickenlos iiber jede Verbindung innerhalb der
Tonbandmaschine A700.

Zur besseren Ubersicht ist die ganze Elektronik in 32 Grup
pen (GR) eingeteilt, mit der fortlaufenden Benennung von
A1 bis A32.

Die einzelnen Gruppen sind wiederum in Elemente (EL)
und Anschluss-Punkte (PT) aufgeschlu'sselt.

Gruppen

Die nachfolgende Aufstellung gibt Auskunft iiber die Grup-
peneinteilung innerhalb der Tonbandmaschine A700.

Netz- und Fernsteuer»Panel
Netztransformator-Einheit
Relais-Print

Netzteil
Laufwerk-Steuerung
Abtasterprint, links
Abtasterprint, rechts

>>>>>>>>
mummeuN-u

Wickelmotor-Steuerung, Abwickelseite
Wickelmotor, Abwickelseite (M1)
Wickelmotor-Steuerung, Aufwickelseite
Wickelmotor, Aufwickelseite (M2)

A 12 Andruckmagnet

A 13 Abhebemagnet

A 14 Bremsmagnet

A 15 Capstan Geschwindigkeits Steuerung

A 16 Capstanmotor Regler

A 17 Capstanmotor (M3)

>>>
28m

Wiring Lists

Circuit diagrams of equipment with extensive electronic
circuitry tend to become illegible and are, therefore, quite
often the cause of misinterpretation. It is for this reason
that we have chosen a more reliable method using computer
wiring lists. These lists contain detailed information of every
interconnection within the tape recorder A700.

The complete electronics are divided up into 32 groups (GR)
for easy survey. Each group isagain divided up into elements
(EL) and points (PT).

Groups

In the following table, each of the 32 groups is listed:

Remote control and Power connection panel
Mains transformer assembly

Relay board

Power supply

Tape transprot control

Sensor board, left

Sensor board, right

>>>>>J>>>
«swam-hun-

Spooling motor control (Supply)

)>
(0

Supply motor (M1)

>
8

Spooling motor control (Take up)
Take up motor (M2)

>

A 12 Pressure solenoid

A 13 Tape lift solenoid

A 14 Brake lift solenoid

A 15 Capstan speed control

A 16 Capstan motor control

A 17 Capstan motor assembly (M3)

Page 2

A 18 Leistungs-Transistoren und Phasenschieber-Konden-
satoren

A 19 Basis-Print

A 21 Oszillator

A 22 AufnahmeVerstarker

A 23 WiedergabeVerstarker

A 24 Kopftrager

A 25 Verbindungs-Print

A 26 Einmngs-Transformator (MIC 1)
A 27 Eingangs-Transformator (MIC 2)
A 28 Eingangs-Verstarker

A 29 VU-Meter Verstarker

A 30 Klangregler

A 31 Kopfhorer-Verstarker

A 32 Frontplatte

Elemente, Punkte

Gruppen die uber mehrere Steckerleisten oder andere Ein-
heiten verfiigen, sind in Elemente (EL) aufgeteilt. Diese
Elemente sind die Trager der Anschluss-Punkte (PT).

Die einzelnen Listen sind entsprechend den Ausfuhrungen
folgendermassen getrennt:

- LOCATION PIN LIST
Druck schwarz
Aufdruck blau: TAPE TRANSPORT CONTROL

RECORD-REPRODUCE

AUDIO
- SIGNAL WIRE LIST
Druck blau
Aufdruck schwarz: TAPE TRANSPORT CONTROL

RECORD-REPRODUCE
AUDIO

A 18 Power transistors and Phase shift capacitors
A 19 Basis board

A 21 Oscillator

A 22 Record amplifier

A 23 Reproduce amplifier

A 24 Head block assembly

A 25 Interconnection board

A 26 Input transformer (MIC 1)
A 27 Input transformer (MIC 2)
A 28 Input amplifier

A 29 VU-meter amplifier

A 30 Tone control

A 31 Headphone amplifier

A 32 Front panel

Elements, Points

Groups which contain more than one connection or sub-
assembly are subdivided into elements (EL).

The elements are provided with connecting points (PT).
There are separate lists for the following executions:

- LOCATION PIN LIST
black printing

blue overprint: TAPE TRANSPORT CONTROL
RECORD-REPRODUCE
AUDIO

- SIGNAL WIRE LIST

blue printing

black overprint: TAPE TRANSPORT CONTROL
RECORD-REPRODUCE
AUDIO

LOCATION PIN LIST
sttu:#:ttettcttest:teto"toeeteeetttetcenteetnteu"teams:

*1 REVOX A100 ."

TAPE TRAVSPURT CONTROL CIRCUITS
A 5 TAPE TRA"SP"RT C'NTRl

73/09/19-0

DESCRIPTIUN «JF PART LOCATION VAX SIGNAL CULUR
TYPE GR EL PT LEV NANE
TAPE TRAISPCRT CWITR'W. J I P 5 I I OP-END 3
P 5 I. Z 0-SDLEN (v
P 5 I 3 K-BRAKE 0
P 5 I 4 K-PRESS 9

Gruppenbezeichnung Elementbezeichnung

Drahtfarbe

Signal-Name

E

AnschlussPunkt
Element-Nummer
Gruppen-Nummer

Anschlusstyp

LOCATION PIN LIST

Diese Liste ist nach Gruppen geordnet. Ist die Gruppen-
nummer oder die Gruppenbezeichnung bekannt, so konnen
die weiteren lnformationen aus dieser Liste bezogen werden.

Ist der Signal-Name bekannt, so ist die SIGNAL WIRE
LIST zu benutzen.

Die Liste ist in der Reihenfolge der Gruppennummern (GR)
von A1 bis A32 aufgeschlijsselt.

Die Gruppennummer ist in der zweiten Spalte LOCATION
unter (GR) zu suchen. In der gleichen Spalte sind auch die
Elementnummern (EL) und die Anschluss-Punkte (PT) zu
finden.

In der ersten Spalte ist die Elementbezeichnung aufgefiihrt.
Die dritte Spalte gibt den Signal-Namen und die Drahtfarbe
des entsprechenden Anschluss-Punktes an. Die Drahtfarben
sind in Zahlen angegeben und entsprechen dem internationa-
Ien Farboode.

Beispiel:
In der LOCATION PIN LIST, PAGE 5 ist folgendes zu

finden:

Gruppe: GR 5
A 5 TAPE TRANSPORT CONTROL

Elementbezeichnung: TAPE TRANSPORT CONTROL

AnschlussType: P (Molex-Stacker)

Gruppe: 5
Element: 1
Anschluss-Punkt: 1
signal-Name: OP-END
Farbe: 3 (orange)

Steckerbezeichnung

LOCATION PIN LIST

This contains a tabulation of all groups. All details can be
extracted from this list once the group number or the group
name is known.

The signal wire list, is to be consulted if the signal desig-
nation is known.

In this list the group numbers (GR) are tabulated in chrono-
logical order from A1 to A32.

The group number is found in column 2 under the heading
LOCATION, marked GR, Under the same heading, the
element numbers are found in column 3, marked EL,
whereas the element names are listed under the heading
DESCRIPTION OF PART.

The pin connection numbers are also to be found under
the heading LOCATION in column 4, marked PT. Finally
the signal designation and the colour of the wires connected
to the connecting points are printed under the headings
SIGNAL NAME AND COLOR.

Example:

The following can be extracted from PAGE 5 of the
LOCATION PIN LIST:

Groupe: GR 5
A 5 TAPE TRANSPORT CONTROL

Description of part: TAPE TRANSPORT CONTROL
Type of connection: P (Molex PC card connector)

Group: 5
Element: 1
Connecting point: 1
Signal-name: QP-END
Color: 3 (orange)
