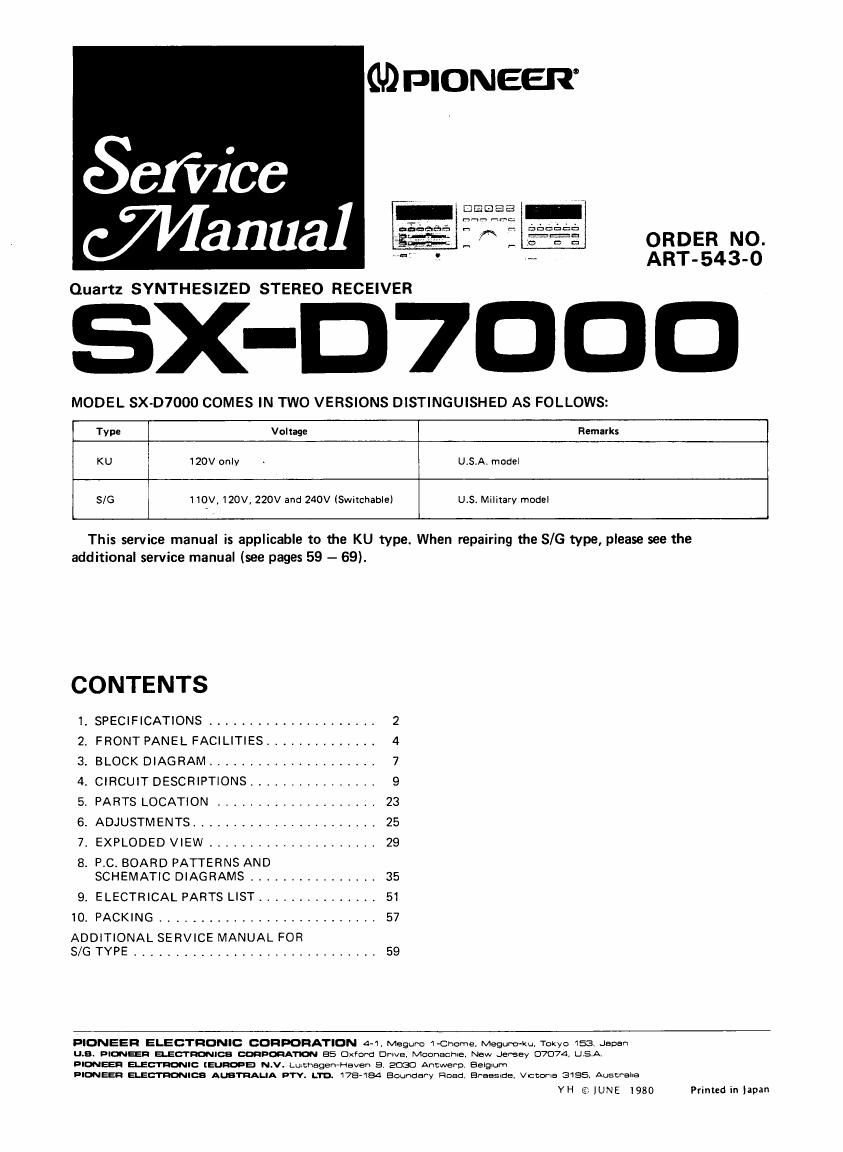

GDDIONEER'
Sefiice
tummaal
. .1 f" .
: ORDER NO.
~ ART-543-O
Wanna]
Quartz SYNTHESIZED STEREO RECEIVER
X-D7DDD
MODEL SX-D7000 COMES IN TWO VERSIONS DISTINGUISHED AS FOLLOWS:
Type Voltage Remarks
KU 120V only - USA. model
S/G 110V, 120V, 220V and 240V (Swixchablel U.SI Military model
This service manual is applicable to the KU type. When repairing the 8/6 type, please see the
additional service manual (see pages 59 - 69).
CONTENTS
I. SPECIFICATIONS .................... 2
2. FRONT PANEL FACILITIES .............. 4
3. BLOCK DIAGRAM ..................... 7
4. CIRCUIT DESCRIPTIONS ................ 9
5. PARTS LOCATION .................... 23
6. ADJUSTMENTS ....................... 25
7 EXPLODED VIEW ..................... 29
8A P.C. BOARD PATTERNS AND
SCHEMATIC DIAGRAMS ................ 35
9. ELECTRICAL PARTS LIST ............... 51
10 PACKING .......................... 57
ADDITIONAL SERVICE MANUAL FOR
S/G TYPE .............................. 59
PIONEER ELECTRONIC CORPORATION 4-1, Magurc 1-Chome. Megum-ku. Tokyo «53. Japan
us PIDNEEH 3.51.711:me uonponAnoN 55 Oxford Drive. Moan-ems, New Jersey D7074. U.S.A.
Biomass: 2.2mm: [EUROBEJ N.v. Lu-chagen-Haven 9. 20:30 Antwerp Belgium
PIONEER ELECTRONIIGB AuamALIA nrv. urn. 173484 aounuavy Road, EPaasvde. VCEDfla 3195. Auscrana
YH @, IUNE 1980 Prinlzd in japan
