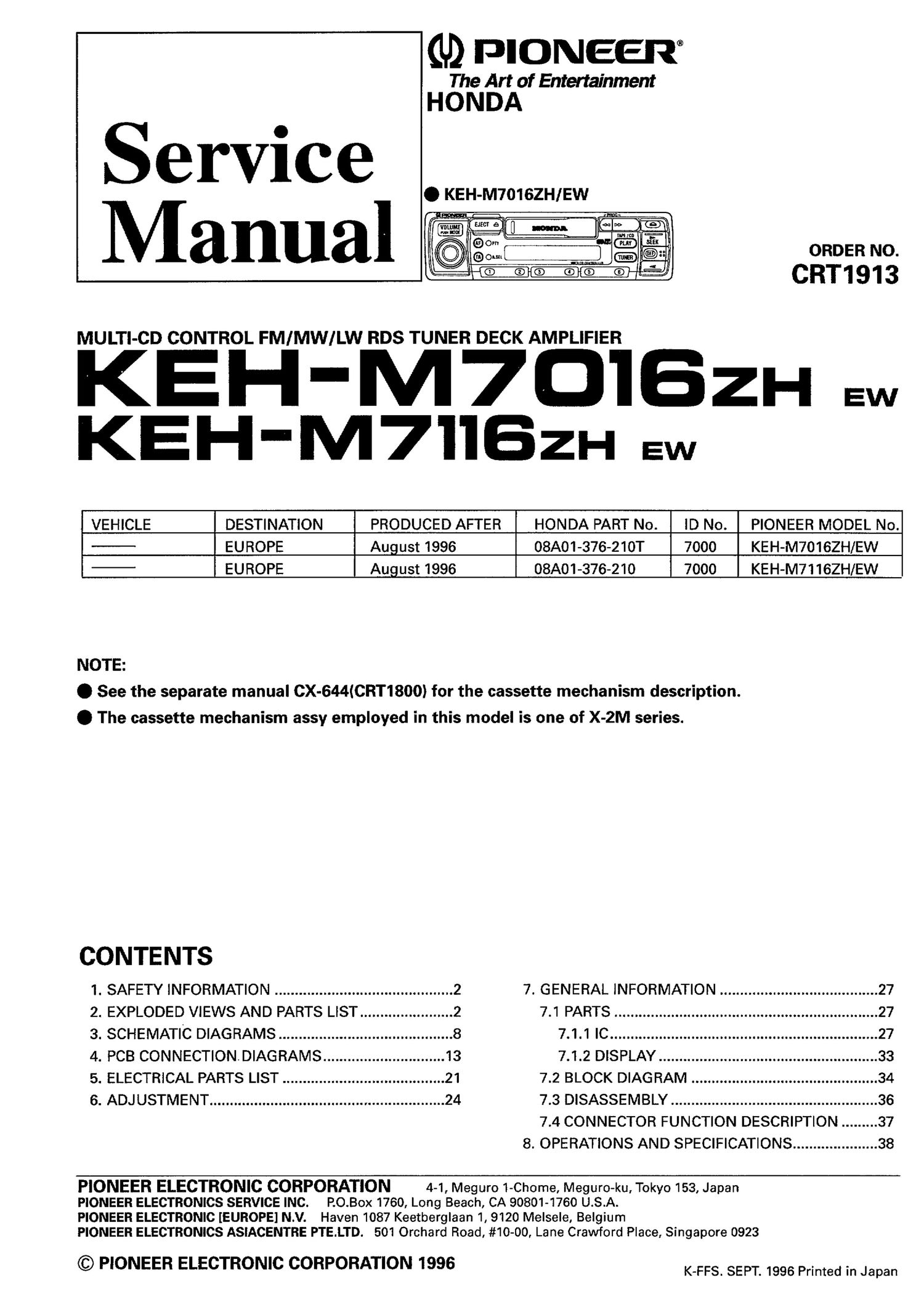

(U) PIONEER
The Art of Entertainment
H O N DA
Service
anual
MULTI-CD CONTROL FM/MW/LW RDS TUNER DECK AMPLIFIER
KEH-M7D'IGZH Ew
KEH'M7HBZH aw
ORDER NO
CRT1913
VEHICLE DESTINATION PRODUCED AFTER HONDA PART NO. . ID No. PIONEER MODEL No.
EUROPE August 1996 08A01-376-210T I 7000 KEH-M70162H/EW
EUROPE August _1 996 408A01-376-210 7000 KEH~M7116ZHIEW_
NOTE:
0 See the separate manual CX-644ICRT1800) for the cassette mechanism description.
0 The cassette mechanism assy employed in this model is one of X-ZM series.
CONTENTS
1. SAFETY INFORMATION ............................................ 2 7. GENERAL INFORMATION ....................................... 27
2. EXPLODED VIEWS AND PARTS LIST ....................... 2 7.1 PARTS ................................................................. 27
3. SCHEMATIC DIAGRAMS 8 7.1.1 IC .................................................................. 27
4. PCB CONNECTIONDIAGRAMS .............................. 13 7.1.2 DISPLAY ...................................................... 33
5. ELECTRICAL PARTS LIST 21 7.2 BLOCK DIAGRAM .............................................. 34
6. ADJUSTMENT .......................................................... 24 7.3 DISASSEMBLY ................................................... 36
7.4 CONNECTOR FUNCTION DESCRIPTION ......... 37
8. OPERATIONS AND SPECIFICATIONS ..................... 38
PIONEER ELECTRONIC CORPORATION
PIONEER ELECTRONICS SERVICE INC.
PIONEER ELECTRONIC [EUROPE] N.V. Haven 1087 Keetberglaan 1, 9120
4-1, Meguro 1-Chome, MegurO-ku, Tokyo 153, Japan
P.O.Box 1760, Long Beach, CA 90801-1760 U.S.A.
Melsele, Belgium
PIONEER ELECTRONICS ASIACENTRE PTE.LTD. 501 Orchard Road, #10-00, Lane Crawford Place, Singapore 0923
© PIONEER ELECTRONIC CORPORATION 1996
K-FFS. SEPT. 1996 Printed in Japan
KEH"M7OIBZH,M7IISZH
1. SAFETY INFORMATION
During disassembly, be sure to turn the power off since
an internal IC might be destroyed when a connector is
plugged or unplugged.
2. EXPLODED VIEWS AND PARTS HST
2.1 PACKING METHOD
0 Parts ListhEH-M70162H/EWl
Mark No. Description Part No.
1 Polyethylene Bag CEG-162
2-1 Polyethylene Bag CEG1116
2-2 Owner's Manual CRDZ190
3 Contain Box CHL3086
4 Protector CHP1852
O Owner's Manual __ -
Part-Alp. Lanagage __ J __
CRDElQO English,French,GermaflDutcnw
Mark No. Description
5 Protector
6 Case Assy
Fig.1
Part No.
CH P1853
CXA7080
