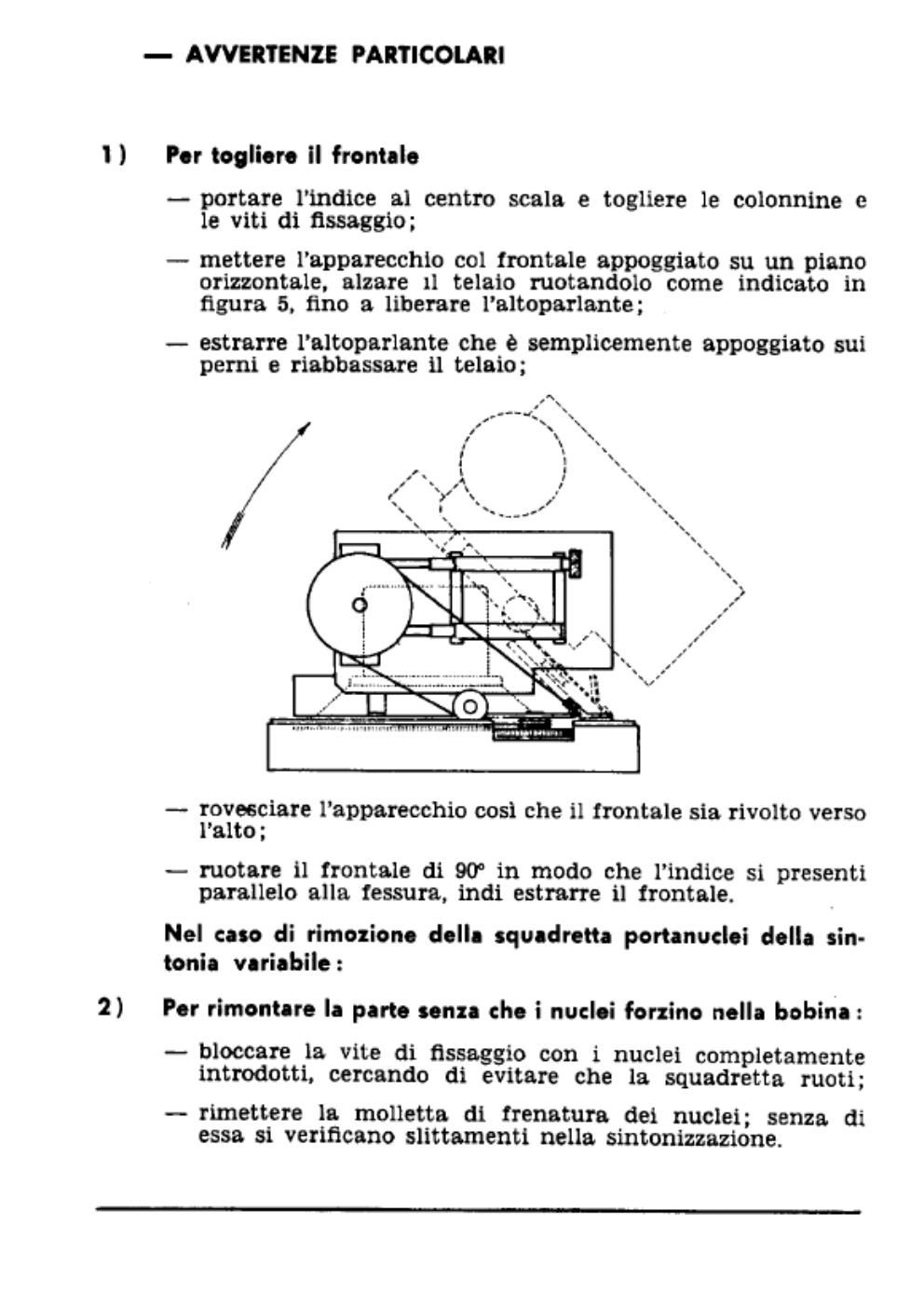

- AWERYENZE PAI'IICOLAII
Per toglien il frontale
- portare l'mdice a] centre scale e togliere 1e colonnlne e
1e viti di fissaggio;
- mettere l'apparecchlo col trontale appoggiato su un piano
orizzontale, alzare 11 telaio motandolo come indicate in
figura 5, fine a liberate leltoparlante;
- estrarre laltoparlante che e sempllcemente appoggiato sul
perm e riabbassare ll telaio;
.
\
____,
. . x
, \ \
, ..._ok__
.
W
- {alliesciare lapparecchio cosl che i1 frontale sia rivolto verso
'a to;
- mature il frontale d1 90" in modo che llndlce si presentl
parallelo alla ressura, lndi estrane il trontale.
Nel case di rimozione dolIe squedrena portanuclei dolla sin-
tonia veriebile:
Per rimontue la pane some ehe i nuclei fonino nella bobina:
-- bloccare la Vite di fisseggio con i nuclei completamente
introdotti, cercando d1 evitere che la squadretta ruotl;
- rlmettere la molletta d1 frenatura del nuclei; senza di
essa si verificano slittamentl nella sintonizzazione.
