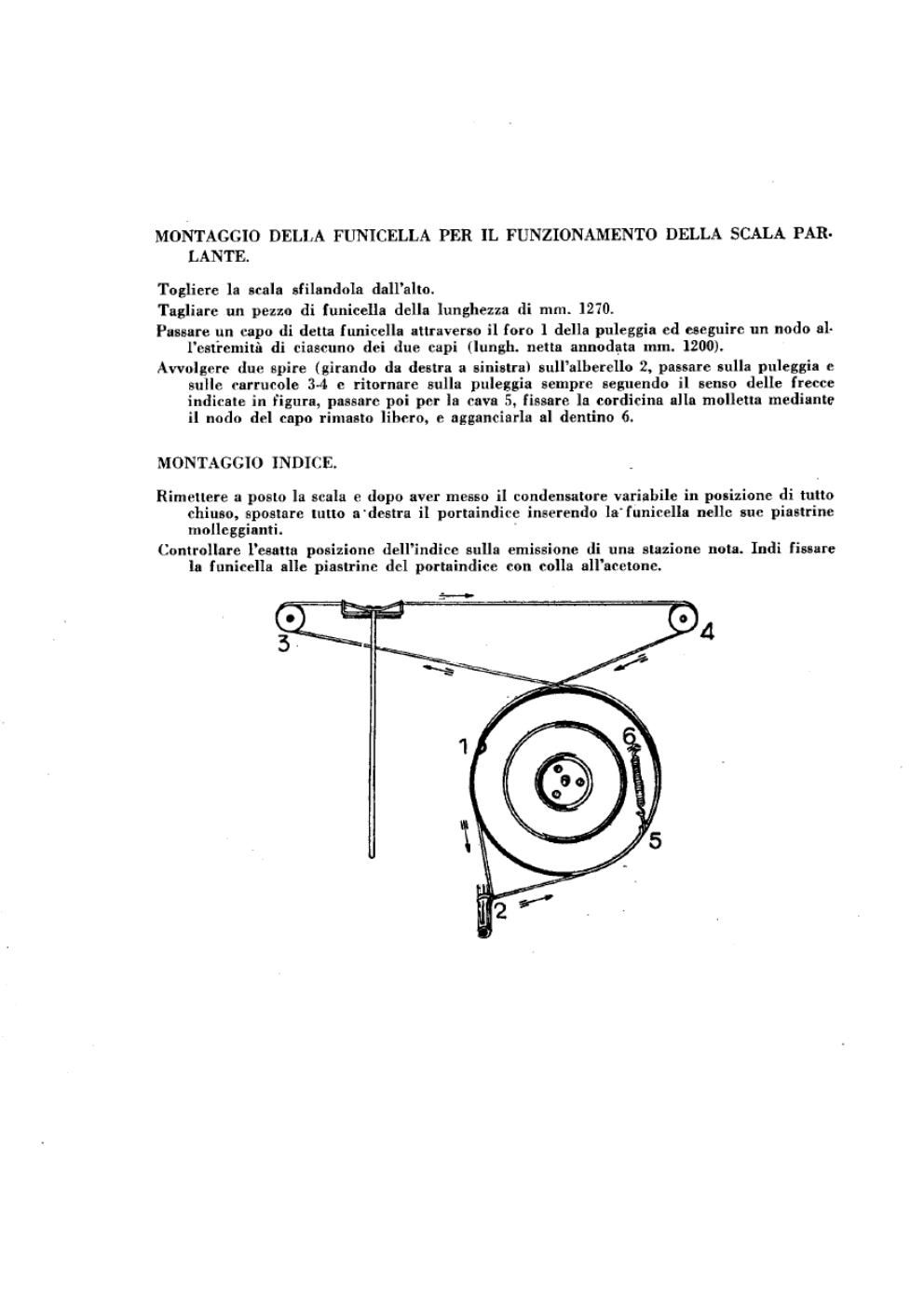

MONTACGIO DELLA FUNICELLA PER IL FUNZIONAMENTO DELLA SCALA PAR-
LANTE.

Togliere la uala dilandola dall'alto.

Tagliare un pezzo di funicella dell: lunghezza di mm. 1270.

Pasture un capo di delta funicella annwerso il {om l della puleggin ed eseguirc un nodo al-
l'csli'cmiui di ciascuno dei due cupi (Iungh. neua annodgta mm. 1200).

Avvolgere due spire (girando d8 dealt: a siniura) sullalberello 2, passnrc Ollllfl pnleggia c
sulle carrucole 34 c rilornare sulla puleggia sempre segnendo il senso delle frecce
indicale in figure, pasaare poi per la cavn 5, fissure la cordicina Illa mollena medium:
il nodo del capo rimauo libero, e aggnnciarla a] dentino 6.

MONTAGGIO INDICE.

Rimeuere a poem la scala e dopo aver messo il condenialore variabile in posizione di tulto
chiuso. sposlare lullo a'doslra il portaindice insert-ado lafunicelln nellc sue piaslrinc
mollcggiami.

Controllare lesalta posizionc dell'indicc gulls emissions di unu slazione non. Indi fissure
ln funicclla all: pinstrinc dc] porlaindice eon calla all'ncctonc.
