philips n 4422 service manual 1

Extracted text from philips n 4422 service manual 1 (Ocr-read)

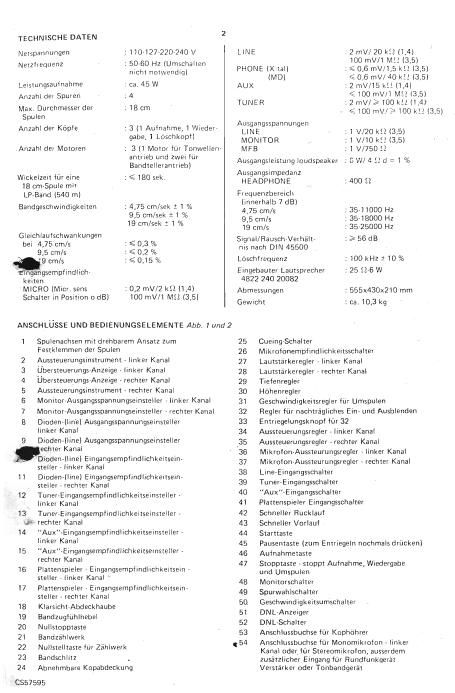

Page 1

55 56 57 58 59 60 61 62 63 64 65 66 Anschlussbuchse für Monomikrofon - rechter Kanal Wahlschalter für Plattenspieler-Entzerrung Multiplay-Schalter Umschalter für Tonband- und Verstärkerbetrieb Netzschalter Betriebsanzeige Löcher für die Stützstifte bei Horizontal-Betrieb Handgriff Netzspannungswähler Anschlussbuchse für das Netzkabel Typenschild Plattenspieleranschlussbuchse 67 Anschlussbuchse "Aux" zusätzlicher Eingang für Rundfunkgerät. Tonbandgerät Plattenspieler 68 Anschlussbuchse für Tuner 69 "Line in/out", kombinierter Ein/Ausgang für Rundfunkgerät, Verstärker oder Tonbandgerät 70 MFB-Anschlussbuchse - Ausgang für MFB Lautsprecherboxen 71 Monitor-Anschlussbuchse - Ausgang für Rund- funkgerät, Verstärker oder Tonbandgerät 72 Fernsteuerungs-Anschlussbuchse für Start/Stopp- Fernbedienung 73 Buchse für Lautsprecherbox - rechter Kanal 74 Buchse für Lautsprecherbox - linker Kanal 1177JA Fig. 1 CS57596 m 11, K Fig. 2

Page 2

INPUTS AND OUTPUTS
