philips n 4418 service manual 2

Extracted text from philips n 4418 service manual 2 (Ocr-read)

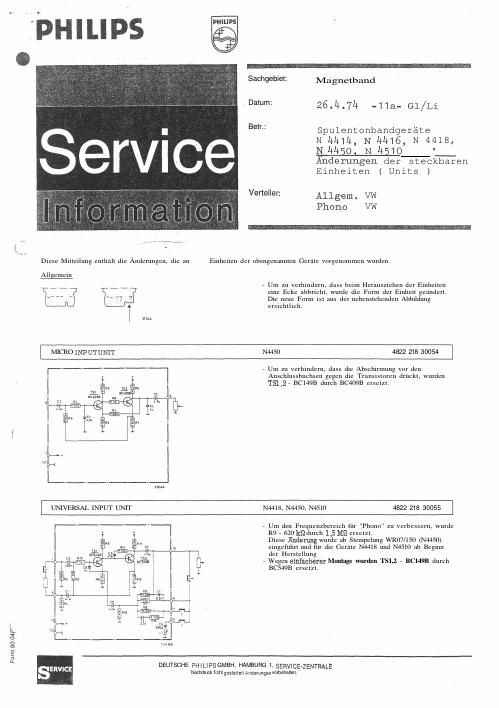

Page 1

PLAY BACK UNIT N4418,N4450, N4510 4822 218 30056 - Um den Frequenzbereich bei v = 19 cm/s - 25 kHz zu verbessern, wurde Cl - 680 pF durch 330 pF ersetzt. Diese Änderung ist ab Stempelung WR07/32? (N4418), WR10/334 (N4-450), WE02/327 (N4510) eingeführt. - Wegen einfacherer Montage wurden ersetzt: TS1,2 - BC149B durch BC549B TS3 - BC148C durch BC548C. Anmerkung: Die Einheiten, die die Änderungen zum verbessern der Frequenzcharacteristik enthalten, werden unter Code-Nummer 4822 218 30152 geliefert. RECORDING UNIT N4418,N4450, N4510 £822 218 30057 - Der richtige Wert fUr R13 muss 330 fi sein. - Wegen einfacherer Montage wurden ersetzt: TS1 - BC149B durch BC549B TS2 - BC148B durch BC548B BEFORE TAPE UNIT N4418, N4450, N4510 £822 218 30058 - Wegen einfacherer Montage wurden ersetzt: TS1 - BC149C durch BC549C TS2 - BC148B durch BC548B INDICATOR UNIT N4416, N4418, N4450, N4510 £822 218 30059 - Um eine bessere Einstellung des Ruhestroms zu erhalten, wurden ersetzt: R2 - 1,5 MQ durch 1,2 Mti R4 - 12 kß durch 27 kß Diese Änderung ist zu Beginn der Herstellung eingeführt worden. - Wegen einfacherer Montage wurde TS1 - BC147 durch BC547 ersetzt.

Page 2

OSCILLATOR UNIT N4418, N4450, N4510 4822 218 30061 - Um Störungen bei MW-Empfang zu vermeiden, wurde die Löschfrequenz von 114 kHz in 100 kHz geändert. Hierdurch sind C3, C4, C9 und CIO entfllen. Ausserdem wurden ersetzt: C5 und C7 - 56 pF durch 0,1 ßF C6 - 8,2 nF durch 10 nF C8 - 6,2 nF durch 8,2 nF Zum Verbessern der Löschfähigkeit wurde Dl - BZX79/C20 durch BZX79/C22 ersetzt. R5 und R6 von 10 ktt wurden durch Widerstände von 1 kfi ersetzt und mit D2 bzw. D3 parallel- geschaltet. Diese Änderungen sind ab Stempelung WR06/148 (N4450) eingeführt worden, und für N4418 und N4510 ab Beginn der Produktion: - Um von einer zuverlässigen Funktion von D2,3 - BA216 versichert zu sein, wurden diese Dioden durch BAW62 ersetzt. Diese Änderung ist ab Stempelung WR07/322 (N4418), WR09/322 (N4450), WR02/322 (N4S10) eingeführt worden. - Wegen einfacherer Montage wurden TS2,3 - BC147B durch BC547B ersetzt. SPEED CONTROL UNIT N4418..N4450, N4510 4822 218 30062 - Um von einer zuverlässigen Funktion von Dl - BZX79/C10 versichert zu sein, wurde diese Diode durch BZX61/C10 ersetzt. Diese Änderung ist ab Stempelung WR07/317 (N4418), WR09/316 (N4450), WR02/317 (N4510) eingeführt worden. - Um von einer zuverlässigen Funktion von D2,3 - BA217 und D4 - BA216 versichert zu sein, wurden diese Dioden durch BAW62 ersetzt. Diese Änderung ist ab Stempelung WR07/304 (N4418), WR09/304 (N4450), WR02/304 (N4510) eingeführt worden. - Wegen einfacherer Montage wurden ersetzt: TS1.2 - BC148 durch BC548 TS3 - BC148 durch BC548B TS4 - BC157 durch BC557 Achtung! Vor dem Herausziehen vom Speed- Control-Unit muß das Gerät spannungs- frei gemacht werden, da sonst durch Berührung des Widerstandes R6 mit dem Chassis die Zenerdiode D1 zerstört wird. REC./PLAYBACK UNIT N4414, N4416 4822 2U 30165 - Wegen Standardisierung musste die Schaltung geändert werden. Die Einheit kann jetzt auch für die Geräte N2407, N2408 und N2509 benutzt werden. Die geänderte Einheit kann auch für Geräte,die vor der Änderung hergestellt wurden,dienen. In Geräten, die nach der Änderung hergestellt wurden, muss die neue Einheit, die an der Spurseite die Markierung 11.2 hat. verwendet werden. Diese Änderung ist ab Stempelung WR02/304 (N4414). WR04/302 (N4416) eingeführt worden. OSCILLATOR UNIT N4414, N4416 4822 2U 30166 - Um von einer zuverlässigen Funktion von Dl - BA217 versichert zu sein, wurde diese Diode durch BAW62 ersetzt. Diese Änderung ist ab Stempelung WR02/304 (N4414), WR04/304 (N4416) eingeführt worden.
