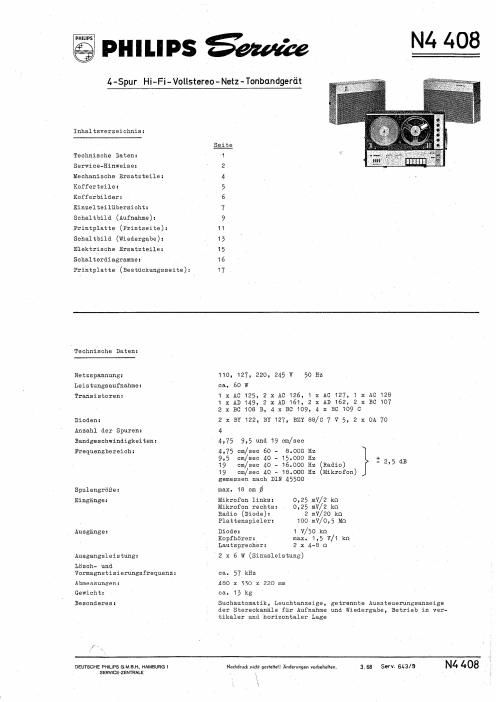

Philips n 4408 service manual 2

This is the 12 pages manual for philips n 4408 service manual 2.
Read or download the pdf for free. If you want to contribute, please mail your pdfs to info@audioservicemanuals.com.

Page: 1 / 12
left right
philips n 4408 service manual 2

Extracted text from philips n 4408 service manual 2 (Ocr-read)


Page 2

Service-Hinweise

1. Abnehmen der Abdeckglatte P03. 202

a. Knépfe Fee. 302, 317, 318 und 519 abziehen

b) Schrauben P05. 301 und 309 lfisen

c) Abdeckplatte abnehmen, dazu Blattfeder
P05. 506 fiir Befestigung dex' Aussteuerungs-
instruments entfernen.
Um Beschédigungen an den Instrumenten zu ver-
meiden, empfiehlt es sich, diese bei Repara-
turen kurzzuschlieBen.

Um die Printplatte mit den Schaltern Sch1, Sch101,

Sch2, Sch}, Sch4, $0106 herauszuklappen, Bind zwei

Schrauben A, die den Efigel auf der Montageplatte { Bu2 BUN 313
festhalten, zu Risen (siehe nebenstehcnde Abbil-
dung). Germ Von unten gesehen

2. Aus'bau ties Bandtellers

a Kappa mit Sechskant P03. 26 111): Bandteller abschrauben.

b Zwei darunterliegende gekonterte Mutter-n 165911; Bandteller léBt sich nun van der Achse ziehen.
PreBstoifbfigel mit Bremsblock P03. 124 zur Seite klappen.

a) Bandteller laEt sich auseinandernehmen, wenn Sicherungsring P05. 47 abgezogen wird. Die Bandteller-
verriegelung la'Bt sich abnehmen, wenn die Scheibe P05. 27 so gedreht wird (ca. 90°), dELB sie Von
der Achse abzuziehen 151:. v

d) Beim Zusamuenbau muB darauf geachtet warden, aaB die Bandcelleroberkance einen Abstand von ca.
31 mm von der Montageplatte hat.

5. Auswechslung der Anzeigelamgen
Zum Aus- und Einléten der Lampen L31, L92, La3,und La4 ist es erforderlich, die Platte P05. 425 dutch
Laser; der Schrauben Pos. 25b abzunehmen. Bei unterschiedlicher Helligkeit gleichfarbiger Lampsn 5011-
ten beide ausgewechselt werden.

4. Einstellen des Bremsbfi e15 Pos. 1 2

Tastenstellung "Ans". Zwei Schrauben P03. 14 lasen. Bremsbfigel senkrecht auf der Montageplatte fest-
halten. Die Bremsblécke P05. 171 sollen sich in der angegebenen Stellung befinden. Die beiden Schrau,
hen P03. 14 sind jetzt so festzuschrauben, daB der Abstand bei "C" ca. 1,5 mm betrfigt. Die Bandlauf-
taste so weit eindzficken, daB die Gummiandruckrolle gerade die Tonwella berfihrt. Zunge "A 5011 so ge-
bogen sein, 615.13 (191 Eremsblock den rechten Bandteller gerade berfihrt. Beim Eindrficken der Bandluufta-
ste sell (his Zwischenrad P05. 158 die Antriebsscheibe P05. 200 in dem Augenblick antteiben, wenn der
Bremsblock den Bandtellex freigiht. Einstellung eriolgt mit Zunge "B".

cum.»

5. MW-KoEf- und Laschkopfeinstellung
Nach Einstellung bzw. nach Kontrolle der Bandtellerhbhe, der Bandffihrungen und der Tonwelle auf ein-
wandfreien Lauf des Bandes - dieses darf sich nicht verziehen Oder verkanten - erfolgt Einstellung der
Kopfe.
Die A,W-Kopf- Eéheneinstellung kann mit Mutter P05. 65 vorgenommen warden.
D1e A/W-Kopf-Senkrechtstellung erfolgt mit Schraube P053. 10.
Der Lb'schkopf karm mit der Zunge aui der Kopftrégerplatte P05. 403 justiert warden.

6. Suchautomatik
Bei Ubereinstimmung der vorgewéhlben Bandstelle mit dem Zéhlwerk wird ein Schaltkontakt geschlossen,
der das Zugrelais betétigt und den Bandtransport abschaltet. Die Suchuutomatik wird aufier Betrieb ge-
setzt, wenn das linke Rdndelrad auf den Buchstaben "A" gestellt wird. Die Suchautomatik arbeitet nicht
bei Auinahme.

7. Bandgeschwindigkeit
Die genaue Einstellung der Bandgeschwinfiigkeit Ifir 50 Hz geachieht wie folgt:
Ritzel P05. 70 Von der Motnrachse entfernen
Die Mutter F08. 72 abschrauben
Bei zn hoher Geschwindigkeit 1 Scheibe P05. 71 hinzuffigen
Bei zu niedriger Geschwindigkeit 1 Scheibe entfernen
Eine einzelne Scheibe ergibt eine Geschwindigkeitsénderung van 0,5 9%.

8. Freguenzbereich
Der Frequenzbereich bei 19 cm/sec ffir Aufnahme Rundfunk-Scereo betrligt 40 - 16.000 Hz. Dieser Bereich
kann auf 40 - 18.000 Hz erweitert Worden, wenn auf die Aufnahme van Stereo-Rundfunksendungen verzich-
bet wird.Dazu ist der Kondensator C57 hzw. C137 von dem Knotenpunkt 06, R15 und R4 bzw. C106, R115
und R104 abzulbten. Damit Sind die Saugkreise fur die Pilottonfrequenzen von 19 kHz abgeschaltec.
