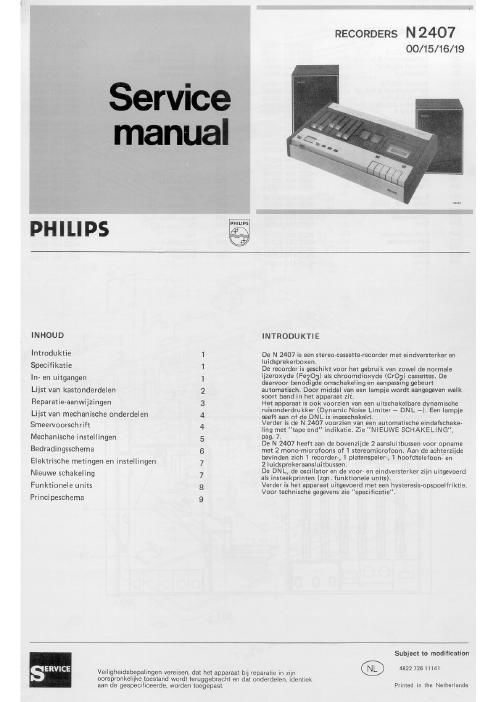

Page 1

Service
manual

PHILIPS

RECORDERS N 2407
00/15/16/19

iNHOUD

introduktie

Specifikatie

in- en uitgangen

Lijst van kastonderdelen
Reparatieaanwijzingen

Liist van mechanische onderdelen
Smeervoorschrift

Mechanische instellingen
Bedradingsschema

Elektrische metingen en instellingen
Nieuwe schakeling

Funktionele units

mmuummbawudd_

Principeschema

INTRODUKTIE

De N 2407 is een sKereo£assene4ecorder met eindversterker en
luidsprekerboxenl

De recorder is geschikr voor het gebruik van zowel de normale
ijzeroxyde (Fe2031 als chroomdioxyde (CrOz) cassettes. De
daarvoor benodigde omschakeling en aanpassmg gebeurt
automalischl Door middel van een lampje word! aangegeven welk
soort band in het apparaat zim

Het apparaat is 00k voarzien van een uitschakelbare dynamische
ruisonderdrukker (Dynamic Noise Limiter - DNL -) Een lampie
geeft aan of de DNL is ingeschakeld.

Verder is de N 2407 voorzien van een automatische eindafschake-
ling met "rape end" indikaliel Zie NIEUWE SCHAKELING,

peg. 7.

De N 2407 heeit aan de bovenzijde 2 aansluitbussen voor opname
mer 2 mono-micrafoons of 1 stereomicrofoon. Aan de achterzijde
bevinden zich 1 recorder», 1 platenspeler-, 1 hoofdtelefoon- en

2 Iuidsprekeraansluilbussen.

De DN L, de oscillator en de voor- en eindversterker zijn uilgevoerd
als insteekprinten (291. funklionele unilsir

Verder is her apparaat uitgevoerd met een hvsteresis-opspoelfriktiel
Voor technische gegevens zie "speclficalie".

Subject to modification

Velllgheldsbepalmgen verezsen. dal he! apparaat b1] reparalle In zun
oorspronkehjke toesland word! teruggebracht en dat onderdelen idenllek
aan de gespeCIiIceerde worden loegepast.

® 4822 72611141

Primed 1n the Netherlands
