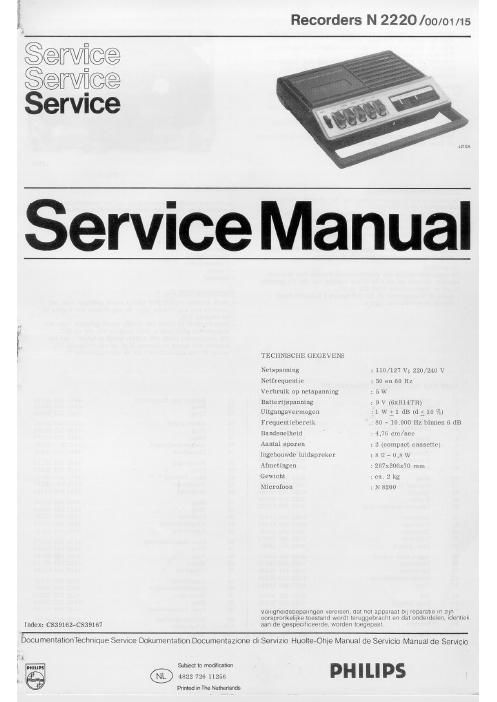

Philips n 2220 service manual

This is the 11 pages manual for philips n 2220 service manual.
Read or download the pdf for free. If you want to contribute, please mail your pdfs to info@audioservicemanuals.com.

Page: 1 / 11
left right
philips n 2220 service manual

Extracted text from philips n 2220 service manual (Ocr-read)


Page 2

RE PARATIE-AANWIJZINGE N

Uitkasten van het aEEaraat (fig. 6)

- Verwijder de ondexkast door de vier schroeven A, waarvan
zich twee schroeven onder bet handvat bevinden, los te nemen.
De batteriivoeding blijft met he: apparaat verbonden.

- Het chassis kan uit de bovenkast genomen worden door de
drie schroeven B te verwijderen.

Het chassis blijft via de bedrading met de bovenkast ver-
bonden.

nglaBEn van do Brim (fig. 6. 7)

- Verwijder dc onderkast van bet apparaat.
- De print kan opgeklapt worden door de twee cilinderkop-
schroeveu te verwijderen.

0pmerking:
Let er bij bet monteren van de print op. dam de schakelaarhef-
boom 62 in de pen van de printschakelaar SKI valt.

Vervangen van de knoppen 124 en de druktoetsen 61 (fig. 6. 7)

- Kast het apparaat uit.
- De knop kan met een kantelbeweging naar boven verwijderd
Worden.

- Verwijder veer 60.

- De druktoets kan nu met een kantelbeweging naar boven ver-
. wijderd warden.

Opmerking:

Bij het vervangen van de weergeefdruktoets moet dc getor-

deerde lip van bcugel 513 (onder de druktoets) techt gebogen

warden.

LUST VAN KASTONDERDE LE N

20 105311111113 4 mm 4822 530 70116
21 Zelftapschroef 2,9x5.95 4822 502 30084
22 Schroef M3x20 4822 502 11004
23 Zelftapschroef 2,9x5.95 4822 502 30084
24 Ring 3,2x7x0,5 4822 532 10332
25 Zelflapschroef 2.9x9.13 4822 502 30085
26 Schroef 012.5)le 4822 502 11186
120 Sam bovenkast 4822 443 30271

4822 410 21532
4822 492 31075

4822 411 50359
'4822 413 70141

121 Beugel
122 Trekveer

123 Sam. uilwerptoets
124 Sam. toets

Vervangen van de aandrijfsnaar 92 (fig. 7)

- Verwijder de onderkast van het apparaat.
- Verwijder het vliegwienagerbeugel 94 en het motordeksel 510.
- De snaar kan nu vervangen warden.

Opmerking:

Na het vervangen van de snaar moet cle vliegwiellagerbeugel
opnieuw worden ingesteld. Zie hiervoor "Mechanische instal-
lingen en controles".

Vervangen van bet vliegwiel 93 en de opgpoelfrictie 89 (fig. 7)

- Verwijder de onderkast van het apparaat.

- Verwijder de aandrijfsnaar 92 en borgring 90.

- Het vliegwiel en de opspoelfrictie moeten gelijktijdig warden
verwijderd.

0pmerkingen:

Bij de montage diem er op gelet te warden dat veer 88 over de
lip van de hysteresisfriktie 89 aangebracht wordt (fig. 7).

Na de montage moet de vliegwiellagerbeugel opnieuw worden
ingesteld. Zie hiervoor "Mechanische instellingen en
controles

125 Sam. onderkast 4822 443 50227
126 Handgreep 4822 498 40421
127 Cassettedeksel 4822 443 30272
128 Trekveer 4822 492 30919
129 Knop 4822 411 50361
180 Beugel 4822 417 50121
131 Batterijveer 4822 290 80228
132 Batterijveer 4822 492 61311
133 Beugel 4822 403 50835
134 Batterijveer 4822 290 80282

135 Batterijdeksel 4822 443 60449

CS39162
