Philips mcd 263 service manual

This is the 24 pages manual for philips mcd 263 service manual.
Read or download the pdf for free. If you want to contribute, please mail your pdfs to info@audioservicemanuals.com.

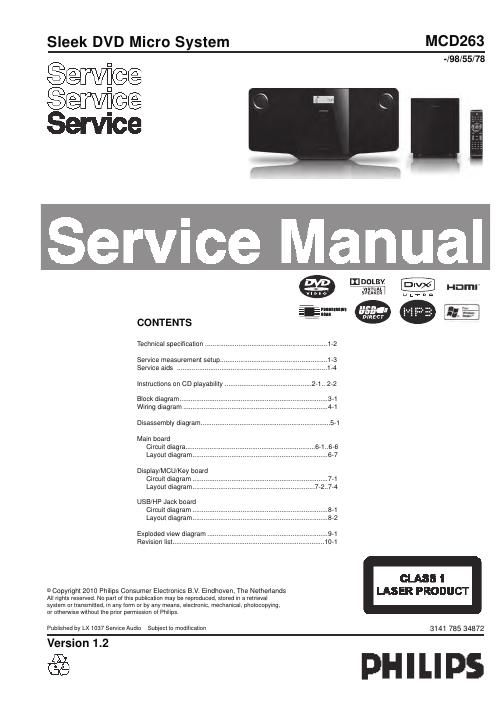

Page: 1 / 24
left right
philips mcd 263 service manual

Extracted text from philips mcd 263 service manual (Ocr-read)


Page 1

TECHNICAL SPECIFICATION 1 - 2 Tuner (FM) Tuning Range 87.5 - 108MHzTuning grid 50KHZ Sensitivity - Mono, 26dB S/N Ratio - Stereo, 46dB S/N Ratio <22 dBf <43 dBf Search Selectivity >28dBf Total Harmonic Distor tion <2% Signal to Noise Ratio >55dB Speakers Speaker Impedance 8ohm Speaker Driver 3 Full range +5.25subwoofer Sensitivity >82dB/m/ W General information AC power 100 - 240V, ~50/60 Hz Operation Power Consumption Main unit: 22W; Subwoofer: 45W Standby Power Consumption <4W Composite Video Output 1.0Vp-p, 75ohm Headphone Output 2X15mW 32ohm USB Direct Version 2.0 Dimensions - Main Unit ( W x H x D) - Active Subwoofer Box ( W x H x D) 525 x 90 x 200 mm 600 x 400 x 308 mm Weight - With Packing - Main Unit - Active Subwoofer Box 8.8 kg 2.62 kg 3.03 kg Amplier Rated Output Power 2X10W + 40W RMS Frequency Response 40 -20000 Hz, -3dB Signal to Noise Ratio >67dB Aux Input 0.5V RMS 20k ohm Disc Laser Type Semiconductor Disc Diameter 12cm/8cm Video Decoding MPEG-1 / MPEG-2 / DivX Video DAC 12Bits Signal System PAL / NTSC Video Format 4:3 / 16:9 Video S/N >48dB Audio DAC 24Bits / 96kHz Total Harmonic Distor tion <1% Frequency Response 40Hz - 20kHz (44.1kHz) 40Hz - 22kHz (48kHz) 40Hz - 24kHz (96kHz) S/N Ratio >67dBA Type /Versions: Features Board in used: MCD263 Service policy DISPLAY BOARD MAIN BOARD SW BOARD KEY BOARD * TIPS : C -- Component Lever Repair. M -- Module Lever Repair -- Used /05 /12 /55 89/ 16/87/ Feature diffrence RDS VOLTAGE SELECTOR ECO STANDBY - DARK Type /Versions: MCD263 /05 /12 /55 89/ 16/87/ VERSION VARIATION 39/ 39/ USB BOARD C&M C&M C CC C&M C&M C CC C&M C&M C CC

Page 2

1-3 LF Generator e.g. PM5110 Recorder Use Universal Test Cassette CrO2SBC419 4822 397 30069 LEVEL METERe.g. Sennheiser UPM550 with FF-filter S/N and distortion met e e.g. Sound Technology ST170 L R DUT or Universal Test Cassette FeSBC420 4822 397 30071 LEVEL METERe.g. Sennheiser UPM550 with FF -filter S/N and distortion metere.g. Sound Technology ST1700B L R DUT CD Use Audio Signal Disc (replaces test disc 3) SBC429 4822 397 30184 Bandpass 250Hz-15kHz e.g. 7122 707 48001 LF Voltmeter e.g. PM2534 DUT S/N and distortion meter e.g. Sound Technology ST1700B Frame aeriale.g. 7122 707 89001 Tuner AM (MW,LW) To avoid atmospheric interference all AM-measurements have to be carried out in a Faraday´s cage. Use a bandpass filter (or at least a high pass filter with 250Hz) to e\ liminate hum (50Hz, 100Hz). RF Generator e.g. PM5326 Ri=50 : Bandpass 250Hz-15kHz e.g. 7122 707 48001 LF Voltmeter e.g. PM2534 DUT RF Generator e.g. PM5326 S/N and distortion meter e.g. Sound Technology ST1700B Use a bandpass filter to eliminate hum (50Hz, 100Hz) and disturbance f\ rom the pilottone (19kHz, 38kHz). Ri=50: Tuner FM MEASUREMENT SETUP
