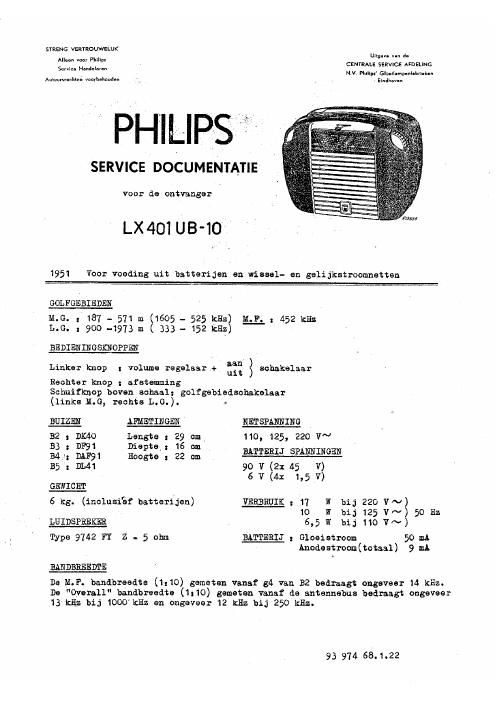

Philips lx 401 ub service manual

Page 2

-2- ' LK 401 UB - 1O
OPflEEKINGEN O'SE BET SCEEMA

Voor ontvangst van het miidengolfgebied wordt gabruik gemaakt van een inge-
bcuwde raamantenne, terwijl bet langegolfgebisd wordt ontvangen door middsl
Van een staaf ferroxcuba, waarop de lange golf antenna spoel 620 is aange-
bracht. Daze ferroxcube staaf vertoont evehals d3 raamantenna een zear stark
richteffect. .
In fig. 1 is voor verschillande standan van de spanningsomschakalaarknop en

voor batterij Weeding hat gloeistroom circuit voor da buizen getskend.

0m te voorkomen, dat bij defect taken van de gloeidraad van een der buizan,

de Bfianning over d5 electrolyten ts hoog oploopt, is 853 aangebracht.

BELANGRIJK

Bij reparaties of afregelen is het noodzakelijk het apparaat via een trans-
formator met gesoheiden wikkelingen op het wisselspanningsnet aan ts slui-
ten. De secundaire mag niet gsaard zijn terwijl slechts één apparaat op de
transformator aangesloten mag warden. Hat chassis kan dan geaard warden.
Bet codenummer van een voor dit doel geschikte transformator is gageven in
de "Lijat van Onderdelen en Gereedschappen. §

AFREGELEN VAN DE ONTVAHGER
De ligging Van de trimmers is aangegeven in fig. 2.
A. M.F. BANDFILTES

Voor hot afregelen van de N.F. banafiltera hoeft hat chassix niet nit
ds kast genomen te warden. In opengeklapte toastand moeten alleen de
contacten van het veiligheidsoontact met elkaar varbondan warden.

1. Golfgebiedachakelaar op E.G.

2. Variabele condensator op minimum capaciteit.

3. Volumeragelaar op maximum geluidsterkte.

4. Outputmeter via trimtransformator aansluiten op de secundaira wikka-
ling van is luidspreker transformator.

5. Uzerkerneu Van de H.F. bandfiltars uitdraaien.

6. Voor can gemcduleerd signaal van 452 kHz via een condensator van
32000 pF toe aan de niet geaarda zijde van de raamantenne (punt I j)

. in fig. 7). ._

7. fregalen volgens onderstaande tabel.

4e M.F. kring 362
36 M.F. kring $51
46 M.F. kring S51
26 M.F. kring $52

Ra hat afragelen van de laatste kring mag niet meet aan de kernen
der M.F. bandfilters gadraaid Worden.
8. Kernen aflakken.

,r

B. H.F. 3n OSCILLATOR KHINGEN

Vocr bet afregelen van da H.F. an oscillator kringen most bet chassis
nit da kast genomen warden. Batterijen niet varwijderen.

Plaats het chassis in de deksal, waardoor bet veiligheidseontact wear
gesloten is. De matalen pen in het middsn van het chassis most steunen
op de Philite pen in bet deksel.

.. ;. 9 an

.\
