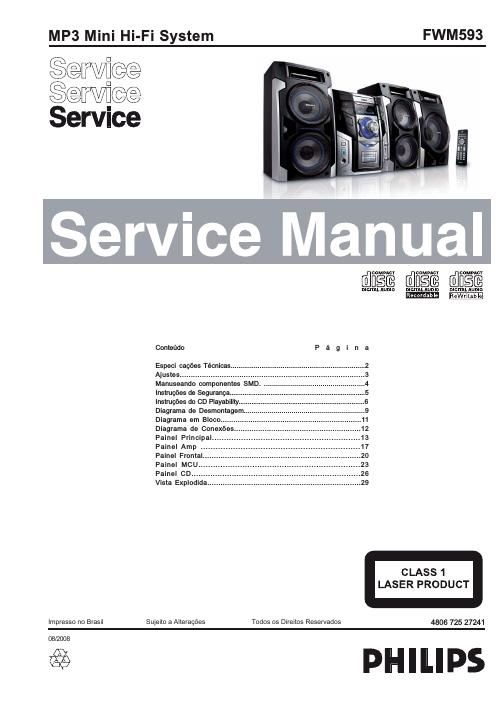

Page 1
2 FWM593
AMPLIFICADOR
RMS saída de energia1KHz (baixo canais dirigidos) ...............................................100 W por canal
10KHz (alto canais dirigidos) .... ....................................... 100 W por canal
Saída total de energia............................ 580 W
Taxa sinal/ruído.......................... 67 dB A (IEC)
Resposta Frequência.................... 60 - 16000 Hz
Sensibilidade de entrada AUX ........................................ 1500mV/2000mV
Saída Alto-falantes...................................... 3 Ω
(1) (3Ω,1 kHz,10%THD)
CD/MP3-CD PLAYER
Número de faixas programaveis..................... 40
Resposta de frequência......60 - 16000 Hz -3dB
Taxa sinal/ruído.................................... 75 dB A
Separação canal.......................... 50 dB (1 kHz)
Distorção harmônica total.......................... < 1.5%
MPEG 1 Layer 3 (MP3-CD) .......... MPEG AUDIO
MP3-CD bit relação ........................... 32-256 kbps
(128 kbps advised)
Amostragem de frequência. . 32, 44.1, 48 kHz
TUNER
Relação de onda FM.................... 87.5 - 108 MHz
Relação de onda AM (9 kHz) ...... 531 - 1602 kHz
Relação de onda AM (10 kHz) ..... 530 - 1700 kHz
Grid sintonia............................................. 9/10 kHz
Número de presets .......................................... 40
Antena FM ............................................ 75 Ω sem fio
AM ........................................ Loop antena USB PLAYER
USB ................................................. 12Mb/s,V1.1
............................ suporte de arquivos MP3 e WMA
Número de álbuns/pastas................. máximo 99
Número de faixas/títulos................... máximo 999
ALTO-FALANTES
Sistema 2-way; double por t bass reflex
Impedância........................................... 3 Ω
Woofer ........................................... 2 x 5.25
Tweeter ........................................... 2 x 1.75
Dimensões (l x a x p) . 225 x 430 x 275 (mm)
P e s o ....................................... 4.928 kg cada
SUBWOOFER
Impedância........................................... 6 Ω
Subwoofer driver ................................... 8
Subwoofer saída de energia................ 180 W
Dimensões (l x a x p)274 x 430 x 342.3 (mm)
Peso.................................................. 6.747 kg
GERAL
Material/final............................. Polystyrene/Metal
Energia AC............... 110 - 1 27 / 220 - 240 V;
.......................................... 50/60 Hz, chaveado
Consumo de energia
Ativado........................................... 130 W
Standby ....................................... - 20 W
Dimensões (l x a x p) .. 265 x 345 x 382 (mm)
Peso (sem alto-falante ) ...................
8.505 kg
Especificações e aparência externa estão
sujeitos a alterações sem prévio aviso.
ESPECIFICAÇÃO TÉCNICA
Page 2
3 FWM593
Gerador de Áudio ex. PM5110
Gravador
Use um Cassete Universal de Teste CrO2
Medidor de Nívelex. Sennheiser UPM550
com filtro FF
Medidor de S/N e distorçãoex. Sound Technology ST1700B
L
R DUT
o u um Cassete Universal de Teste Fe
Medidor de Nívelex. Sennheiser UPM550
com filtro FF
Medidor de S/N e distorçãoex. Sound Technology ST1700B
L
R DUT
CD
Use um disco de sinal de áudio
( Substitui o disco de teste 3)SBC429 4822 397 30184
Passa-Faixa
250Hz-15kHz
e x. 7122 707 48001 Volt ímetro de áudio ex. PM2534 DUT
Medidor de S/N e distorção e x. Sound Technology ST1700B
Antena Loope x. 7122 707 89001
Tuner AM (MW,LW)
Para evitar interferências atmosféricas todas as medidas em AM dev\
em ser feitas dentro de uma Gaiola de Faraday .
Use um filtro passa-faixa (ou um filtro passa altas de 250Hz)para eliminar ruídos (50Hz, 100Hz).
Gerador de
RF
ex. PM5326
Ri=50 Ω
Filtro Passa-Faixa
250Hz-15kHz
ex . 7122 707 48001 Volt ímetro de áudio ex. PM2534 DUT
Gerador de RF
ex. PM5326
Medidor de S/N e distorção ex. Sound Technology ST1700B
Use um filtro passa-faixa para eliminar ruídos (50Hz, 100Hz) e distorções do tom piloto (19kHz, 38kHz).
Ri=50Ω
Tuner FM
AJUSTES
