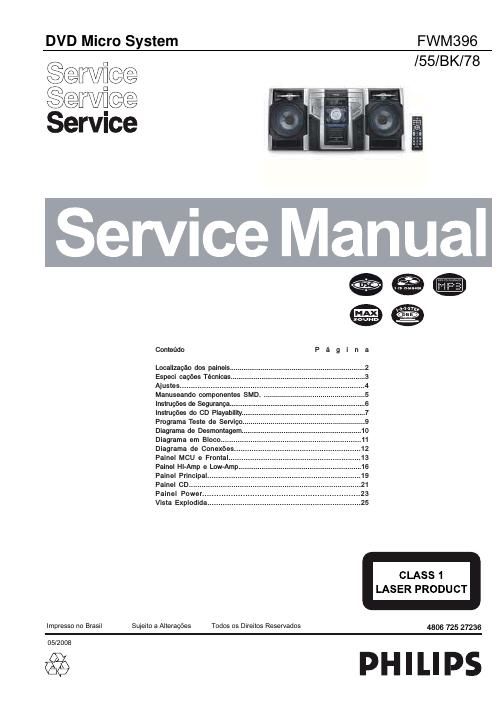

Philips fwm 396 55 bk service manual
This is the 25 pages manual for philips fwm 396 55 bk service manual. Read or download the pdf for free.
If you want to contribute, please mail your pdfs to info@audioservicemanuals.com .
Download PDF
Extracted text from philips fwm 396 55 bk service manual (Ocr-read)
Page 1
2 FWM396
VARIAÇÃO DE VERSÃO:
Tipo /Versões:
Funções Painel em uso:FWD396
PolÃtica de serviço
PAINEL PRINCIPAL
PAINEL FRONTAL/MCU
PAINEL CD
PAINEL POWER
* Dicas : C -- Manutenção de Componente Lever M -- Manutenção de módulo Lever
-- Usado
/55
/55/BK
/BK /78
/78
Função Diferente C
M
Tipo/Versões: FWD396
PAINEL Hi-AMP & LOW-AMP
PAINEL POWER
PAINEL TUNER
LOCALIZAÇÃO DOS PAINEIS
PAINEL Hi-AMP
PAINEL LOW-AMP
PAINEL FRONTAL/MCU
PAINEL PRINCIPAL
PAINEL POWER
MM
MMM C
C
C CC
C CC
C C
C
C CC
MÓDULO TUNER
Page 2
3 FWM396
Especificação Técnica
AMPLIFICADOR
1 kHz
(canal baixo - ambos dirigidos)................................................... 50 W por canal (6 Ω)
10 kHz
(canal alto - ambos dirigidos) ................................................... 50 W por canal (6 Ω)
SaÃda de energia total ............................................. 200 W
Taxa sinal/ruÃdo .......................... -‰¥ 60 dBA (IEC)
Resposta de frequência..................
... 50 -“ 16000 Hz
Sensibilidade de entrada Entrada AUX/Line.................................................... 2 V
Microfone ....................................................... 1.5 mV
SaÃda Altos-falantes....................................................... -‰¥6Ω
(1) (6 1 kHz, 10% THD)
CD/MP3-CD PLAYER
Número de faixas programaveis............................... 40
Resposta de frequência................ 50 -“ 16000 Hz -3dB
Taxa sinal/ruÃdo .......................................
Separação de canal..........................
Distorção harmonica total..................... ......... < 0.6%
MPEG 1 Layer 3 (MP3-CD) ..................... MPEG AUDIO
Taxa MP3-CD bit ...................................... 32-256 kbps (128 kbps advised)
Amostragem de frequência.................. 32, 44.1, 48 kHz TUNER
Relação de onda FM ............................. 87.5 -“ 108 MHz
Relação de onda AM (9 kHz) ............... 531 -“ 1602 kHz
ALTO-FALANTES
Sistema1-way; 1 reflexo porta de grave
Impedância...........................................................\
..... 6
Woofer .................................................................. 1 x 5"
Tweeter ............................................................... 1 x 1.5"
Dimensões (l x a x p) . 207 x 309 x 214 (mm)
Peso................................................... 2.8 kg cada
GERAL
Material/final................................... Polystyrene/Metal
Energia AC
............................ 110 -“ 127 / 220 -“ 240 V;
................................................... 50/60 Hz chaveado
Consumo de energia
Ativo............................................................... 110 W
Dimensões(l x a x p) .. 265 x 310 x 403 (mm)
Peso (sem alto-falantes) .................................
Especificações e aparência externa estão sujeitas
a alterações sem prévio aviso.
