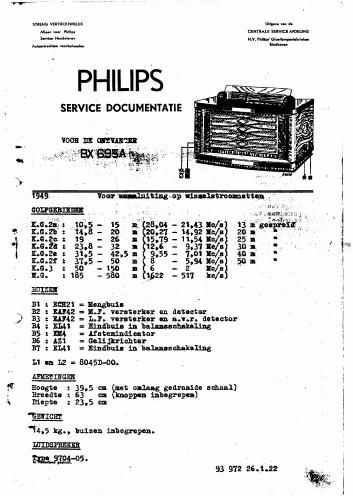

Page: 1 / 19
left right
philips bx 695 a

Extracted text from philips bx 695 a (Ocr-read)


Page 2

z
1
1

2 , , 3x69

BANDBREME

a. D0 MJ. bandbraedte (1:10) gemeten vanaf de rooster g1, Van
mengbuis B1 bedraagt ongeveer 10 kc/a met de toonregelaarknop
in uitgetrokken stand (stand "sma1") en ongeveer 16 kc/n met
doze knop ingedrukt (stand breed").

b. De "overall"bandbreedte (1:10) gameten van! de antennebua

bij 1000 kc/s, bedraagt cngeveer 9 kc/a )atand "ama1") en
16,5 kc/a (stand "breed")..

MIDDENFREQU'ENTIE _
Daze bodraagt 452 kc/s.

SCHEMABES CHRIJVING
H.F. DEEL

Het signaal wordt via een preselectorkring, één van de kringen
55-86 tot en met S19+520, aan de rooster 51 van da msngbuia B1
toegsvoerd. De afstemoondensator van de preaelectorkring is C4. -
Op d3 K.G¢ gebiedén KGZa-f is in serie met deze condensate: C4
een condensatoi C9 geschakeld welke ten doel heeft de capaci-
teita varatie van de afstemcondensator te reduceren, waardoor

hat mogelijk is on LG. gebied in zes banden te verdelen.

Aan do rooster g3 van de mongbuis B1 wordt het oscillatorsignaal
toegevoerd. In den ontvanger is ean Collpit oscillator toege«
past waarvan het principeschema is weergegeven in fig. 1. Het
voordeel van daze schakeling is dark het frequentie verloop
slechts gering is. Over (19 ingangscapaciteit van de oscillator-
triode (in buis B1) is de condensator C13 geschakeld. Zie fig.

2 en 3. Han verandering van ingangscapaciyeit heeft wejinig in- '
vloed op de oscillatorkriug, daar over daze ingangacapaciteit '
d6 veel grotere capaciteit van de condenafitor G13 staat, tame-r ;
dear deze .condensator C13 alechts een under-deal van een seria-
schakeling van condensatore'n is, 013, C17 91:. de afstamcondenaa-L
tor 65 met enkele afregelcondensatoren.

Ter compensatie van het capaciteitsverloop bij temperatuurs-
veranderingen van de in de schekeling toegepasts condensatoren

is voor de condensator C13 een mica-condensatcr met een posi-
tieve temperatuurscoefficient an voor de condensatoz C1? sen
keramische condensator met een negatieve temperatuurac'oeffi- ,
cient gebmikt. flier-door heffen de capaciteitsveranderingen (~
van de beide condensatoren ontstaan door temperatuuraveranderingen
elkaar nagenoeg 01:.

Over de oscillatorspoelen van de gebieden KGZ'b-f zijn weer-.-
standen geachakeld. Zonder deze weeratanden zou bet oscillator-
signaal een te hoge spanning hebben en tevens 1:3 veal harmo-
nischen bevatten, waazjdoor respectivqlijk do menging nadelig
beinvloed en de ontvangst floor bet ontstaan van "fluitjes"

wordt gostoord.

De condensatoren C17 en C13 in serie met de afstemcondensatoz (25
redumren de capaciteitsvariatie van de afstemcondensator CS
evenals C9 in serie met de afstemcondensator C4 van de preselec-
torkring. » ,

0p dezs wijze is verkregen dat het verschil tussen de frequentiei
bij minimum en maximwn stand van de afstemcondensator gering is
en het K.G. gebied van ca. 10-50 m over 6 afzonderlijke banden
wordt verdeeld.

Deze schakeling heeft verder nog als voordeel dat de capaci-
teitsverandering en hiermee de frequentieverandering bij toe-
nemende capaciteit van 04 en (:5 gering is. Deze bandspreiding

is in de verdeelde K.G. gebieden zodanig gekozen dat juist de
