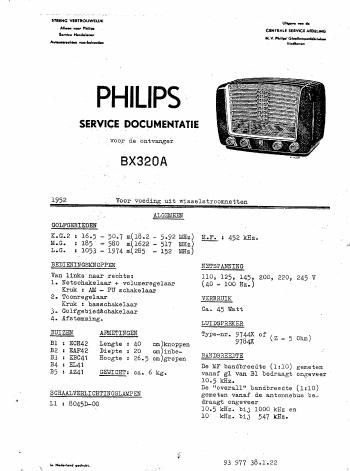

Page: 1 / 25
left right
philips bx 320 a service manual

Extracted text from philips bx 320 a service manual (Ocr-read)


Page 2

-2- EX 320A

aMEIER VAN HE? SCEBHA

In figd is voor elke stand van de golfgebiedschakelaar de suhakeling
van het ELF. gedeelce apart getekend.
De weerstand 32, welke in bet L.G.ge'bied over CS is geschakeld, client ter
voorkoming van modulatiebram.

L.F. Gedeelte

De kathodeweerstanden van R14 an 321 van resp. B3 en B4 zijn niat
ontkoppeld, 'zoydat stroomtegenkoppeling optreadt en vex-lies aan verster-
king ontstaat. Dit verlies wcrdt gecompenseerd door een meekoppelschake-
ling walks verkregen words door R22 en R23 tussen de kathoden van 83 en
B4 t9 schakelen.

Toonregel ing

Van de potentiomster R16 wordt een tegenkoppelspanning afgencmen, Heel-
ke spanning via 028 aan de kathode van B3 v/ordt toegevoerd. 028 an R14 vor-
men een hoogdoorlaatfilter. Ale: de leper van de toonregelaar zich in de en-
derste stand bevindt, is de tegenkoppelspanning bet grootst, zcdat de hoge
tonen Worden onderdrukt. Dit is (is stand "def. Eeweegt de lope): naar bo-
ven, dun neemt tie tegenkoppelspanning af tot nul, wanrna tie fase van span-
ning omkeert en dus aen msekoppelspanning aan de kathode van 33 wordt toe-
gevoerd. De mes-koppelspanning veroorzaakt een grotere versterking; van de
huge tonen. Dit is de stand "kwaliteit".

De basschakolasr staat in het schema in d8 stand "has". In daze stand
is de ccndensator C36 kortgesloten. In de andere stanza van de schakelaar
wordt 636 in sex-is met C30 geschakeld, waardoor de lage tonen Worden on-
derdrulct.

Bovendien wordt aan hat rooster van 133 sen spanning van het lass-
doorlaatfilcer 825-037 toagevoerd, weJKe gyanning in tegsnfase is met de
meekoppslspanning, welke aan R14 wordt toegevosrd, waardoor dus de lage
toner: Worden tegengekoppeld en dus minder versterkt. Dit is de stand "wei-
nig has".

A CHEN VAN DE CNTVANGER

Voor bet afregelen behoc-ft hat chassis niet uitgekast ts warden. Na
verwijdering van de achterwand en budamplaat zijn alle trimmers gemakke-
lijk te bereiken. Zie vocr de ligging der trimmers fig.2-

A. F. bandfilters

l. Variabele condensator op minimum oapaciteit.

2. Golfgebiadschakalaar op 1.6.6.

3. Volumeregelsar op maximum geluidsterkte.

4. Toonregelaar 01:"dof".

5. Hub-PU schakelaur op ALI.

6. Outputmeter via trimtransiormator aansluiten up extra luidspreker-
bussen.

7. Ijzerkernen der K.F.bandfj1ters bijna geheel uitdI-aaien.

8. Gemoduleerd signaal van 452 kHz. via sen condensgtor van 33000 125
toevoeren aan g1 van El.

9. Afregelen volgsns onderstaande tabel.
