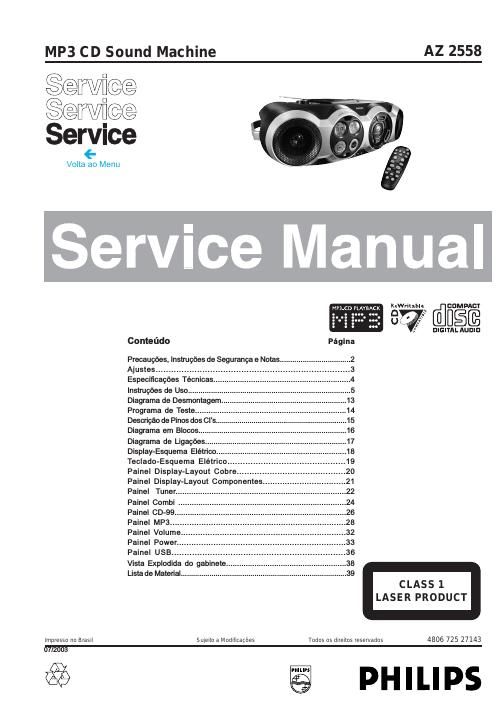

Philips az 2558
This is the 48 pages manual for philips az 2558. Read or download the pdf for free.
If you want to contribute, please mail your pdfs to info@audioservicemanuals.com .
Download PDF
Extracted text from philips az 2558 (Ocr-read)
Page 1
2 AZ2558
! T E N Ã- â O
. O R M A S D E S E G U R A N
Page 2
3 AZ2558
AJUSTES
Filtro Pass-Faixa
250Hz-15kHz
ex. 7122 707 48001 VoltÃmetro de Ãudio ex. PM2534 DUT
Gerador de RF
ex. PM5326
Medidor de S/N & distorçãoex. Sound Technology ST1700B
Tuner FM
Use um filtro passa-faixa para eliminar ruÃdos (50Hz, 100Hz) e distorções do tom piloto (19KHz, 38KHz).
Ri=50
Subst. de Antena
Capacitor
R=50
Passa-Faixa
250Hz-15kHz
ex. 7122 707 48001 VoltÃmetro de Ãudio ex. PM2534 DUT
Medidor de S/N & distorçãoex. Sound Technology ST1700B
Antena de quadroex. 7122 707 89001
Tuner AM (MW,LW)
Para evitar interferências atmosféricas todas as medidas em AM devem ser feitas dentro de uma gaiola de Faraday.
Gerador de RF ex. PM5326
Ri=50
Filtro Passa-Baixas 22kHz
L
R
Medidor de NÃvelex. Sennheiser UPM550
com FF-filter
Medidor de S/N & distorçãoex. Sound Technology ST1700B
DUT
CD
Use um disco de sinal de áudio SBC429 4822 397 30184
L.P.F. = 13 thorder filter 4822 395 30204
