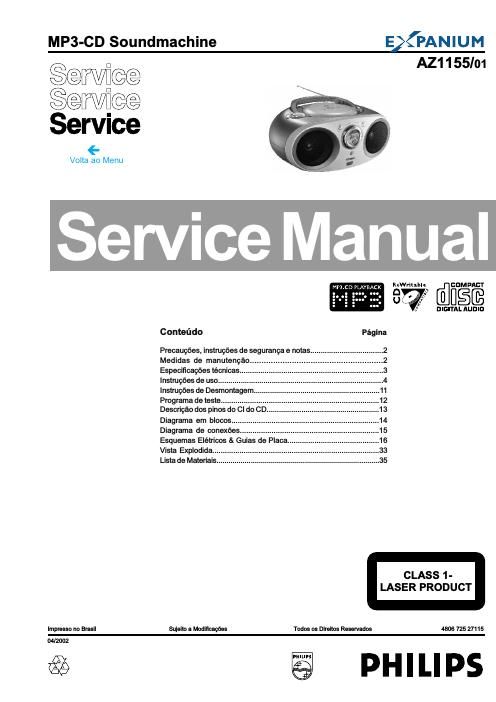

Page: 1 / 41
left right
philips az 1155 01

Extracted text from philips az 1155 01 (Ocr-read)


Page 1

2 AZ1155 /01 MANUSEANDO COMPONENTES SMD Geral Componente SMD Solda Solda Trilha de Cobre ColaP.C.I. Retirando Sugador à Vácuo Ferro de Solda Ferro de Solda Malha para DessoldaA Pinça Aquecer Aquecer B Ferro de Solda Malha para DessoldaLimpar C Precauções Ferro de Solda Correto Trilha de Cobre Ferro de Solda Componente Pacote de ServiçoFerro de Solda Correto Exemplos Não! PressãoSolda 0,5 ~ 0,8mm Ferro de SoldaB Pressão Solda 0,5 ~ 0,8mm Ferro de Solda Tempo de Solda < 3seg./lado Colocando A Pinça Atenção! Normas de segurança requerem que todos os ajustes sejam realizados para as condições normais e todos os componentes de reposição devem atender as especifi cações. Advertência! Todos os CI`s e vários outros semicondutores são suscetíveis à decar- gas eletrostáticas (ESD). A falta de cuidados no manuseio pode reduzir drasticamente a vida do componente. Quando estiver reparando, certifi que-se de estar conectado ao mesmo potencial de terra através de uma pulseira de aterramento com resistência. Mantenha componentes e ferramentas também neste potencial.Teste de risco de choque e incêndio CUIDADO: Após reparar este aparelho e antes de devolve-lo ao consumidor, meça a resistência entre cada pino do cabo de força (desconectado da tomada e com a chave Power ligada) e a face do painel frontal, botões de controle e a base do chassis. Qualquer valor de resistência menor que 1 Megohms indica que o aparelho deve ser verifi cado /reparado antes de ser conectado à rede elétrica e verifi cado antes de retornar ao consumidor. NOTA DE SEGURANÇA: Risco de choque ou incêndio. Componentes marcados com o símbolo ao lado devem ser substituídos apenas por originais. A utilização de componentes não originais pode acarretar risco de incêndio ou choque elétrico. ESD CLASS 1 LASER PRODUCT

Page 2

3 AZ1155 /01 Ge rador de Áudio e x. PM5110 Gravador Use um Cassete Universal de Teste CrO2 Medidor de Nívele x. Sennheiser UPM550 com filtro FF Medidor de S/N e distorçãoe x. Sound Technology ST1700B L R DUT ou um Cassete Universal de Teste Fe Medidor de Nívelex . Sennheiser UPM550 com filtro FF Medidor de S/N e distorçãoe x. Sound Technology ST1700B L R DUT CD Use um disco de sinal de áudio (Substitui o disco de teste 3)SBC429 4822 397 30184 Passa-Faixa 250Hz-15kHz e x. 7122 707 48001 Volt ímetro de áudioe x. PM2534 DUT Medidor de S/N e distorçãoe x. Sound Technology ST1700B Antena Loope x. 7122 707 89001 Tuner AM (MW,LW) Para evitar interferências atmosféricas todas as medidas em AM devem ser feitas dentro de uma Gaiola de Faraday . Use um filtro passa-faixa (ou um filtro passa altas de 250Hz) para eliminar ruídos (50Hz, 100Hz). Gerador de RF e x. PM5326 Ri=50- Filtro Passa-Faixa 250Hz-15kHz ex . 7122 707 48001 Volt ímetro de áudioe x. PM2534 DUT Gerador de RF e x. PM5326 Medidor de S/N e distorçãoe x. Sound Technology ST1700B Use um filtro passa-faixa para eliminar ruídos (50Hz, 100Hz) e distorções do tom piloto (19kHz, 38kHz). Ri=50- Tuner FM -%$)$!3$%-!.54%.
