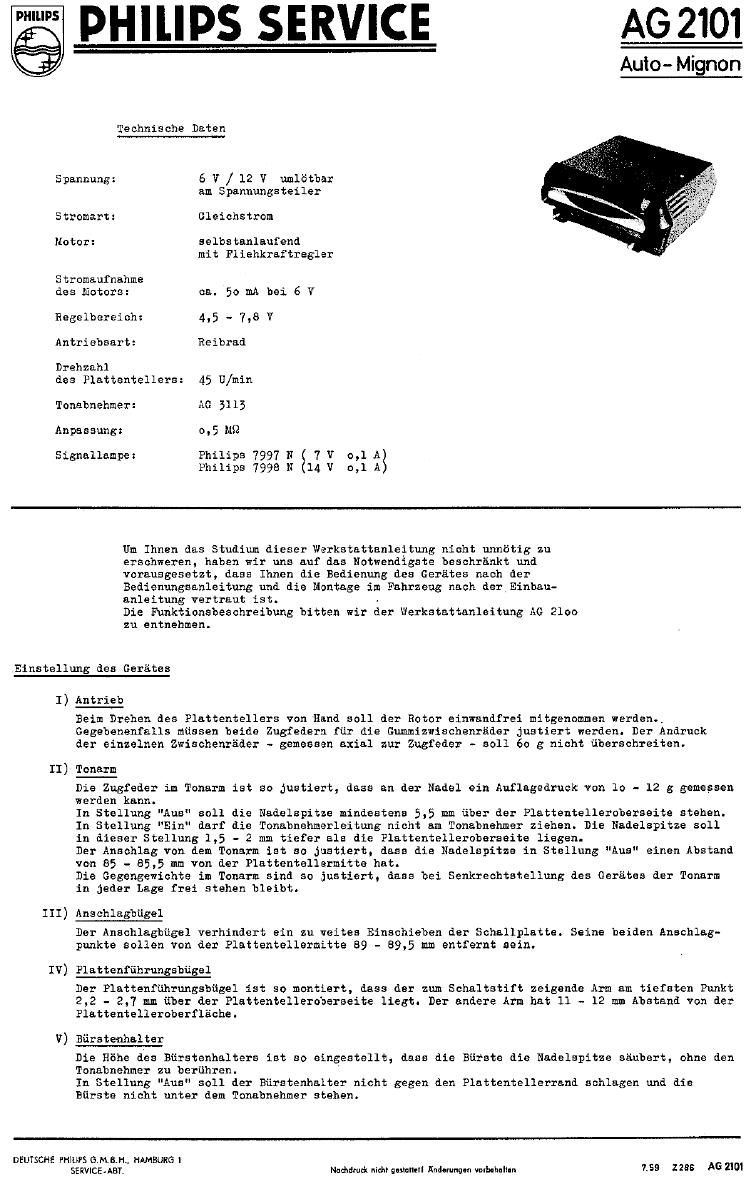

Page 1

des Motors:

ca. 50 mA bei 6 V

PHILIPS SERVICE AG 2101
. w
Auto- Mignon
Technische Daten
Spannung: 6 V / 12 V umlfitbar
am Spannungsteiler
Stromart: Gleichstrom
Motor: selbstanlaufend
mit Fliehkraftregler
Stromaufnahme

Regelbereich: 4,5 - 7,8 V

Antriebaart: Reibrad

Drehzahl

des Plattentellera: 45 U/min

Tonabnehmer: AG 3115

Anpassung: 0,5 M9

Signallampe: Philips 7997 N E 7 v 0,1 A
Philips 7998 N 14 V 0,1 A

Um Ihnen das Studium dieser Werkstattanleitung nicht unnétig zu
erschweren, haben wir ans auf das Notwendigste beachrénkt und
vorausgesetzt, dass Ihnen die Bedienung des Gerétes nach der
Bedienungsanleitung und die Montage im Fahrzeug nach der,Einbau-
anleitung vertraut ist. .

Die Funktionsbeschreibung bitten wir der Werkstattanleitnng AG 2100
an entnehmen.

Einstellung des Gerfites

I) Antrieb

Beim Drehen des Plattentellers von Band 3011 der Rotor einwandfrei mitgenommen werden..
Gegebenenfalls mussen beide anfedern {fir die Gummizwischenréder justiert warden. Der Andruck
der einzelnen Zwischenréder - gemessen axial zur Zugfeder - 8011 60 g nicht fiberschreiten.

II) Tonarm

Die Zugfeder im Tonarm ist so justiert, dass an der Nadel ein Auflagedruck von 10 - 12 g gemessen
warden kann.

In Stellung "Ans" 8011 die Nadelspitze mindeatena 5,5 mm fiber der Plattentelleroberseite stehen.
In Stellung "Bin darf die Tonabnehmerleitung nicht am Tonabnehmer ziehen. Die Nadelapitze sell
in dieser Stellung 1,5 - 2 mm tiefer 313 die Plattentellerobersaite liegen.

Der Anschlag von dem Tonarm ist so justiert, dass die Nadelspitze in Stellung "Ans" einen Abstand
von 85 - 85,5 mm von der Plattentellermitte hat.

Die Gegengewichte im Tonarm sind so justiert, dass bei Senkrechtstellung des Gerétes der Tonarm
in jeder Lage frei stehen bleibt.

III) Anschlagbfigel
Der Anschlagbfigel verhindert ein zu.weites Einschieben der Schallplatte. Seine beiden Anschlag-
punkte sollen von der Plattentellermitte 89 - 89,5 mm entfernt aein.

IV) Plattenffihrungsbfigel

Der Plattenffihrungsbfigel ist so montiert, dass der zum Schaltstift zeigende Arm am tiefaten Punkt
2,2 - 2,7 mm fiber der Plattentelleroberseite liegt. Der andere Arm hat 11 ~ 12 mm Abstand von der
Plattentelleroberfléche.

V) Bfirstenhalter

Die the des Bfirstenhalters iat Bo eingestellt, daes die Bfirste die Nadelspitze séubert, ohne den
Tonabnehmer zu berfihren.

In Stellung "Ana" soll der Burstenhalter nicht gegen den Plattentellerrand schlagen and die
Bfirste nicht unter dem Tonabnehmer stehen.

DEUTSCHE PHILIPS G.M.8.HA, HAMBURG I
SERVICEoABT. Nochdruck nich! guIaHIII Indalungon volbchalfln 7.59 2285 AG 2101
