philips af 2

Extracted text from philips af 2 (Ocr-read)

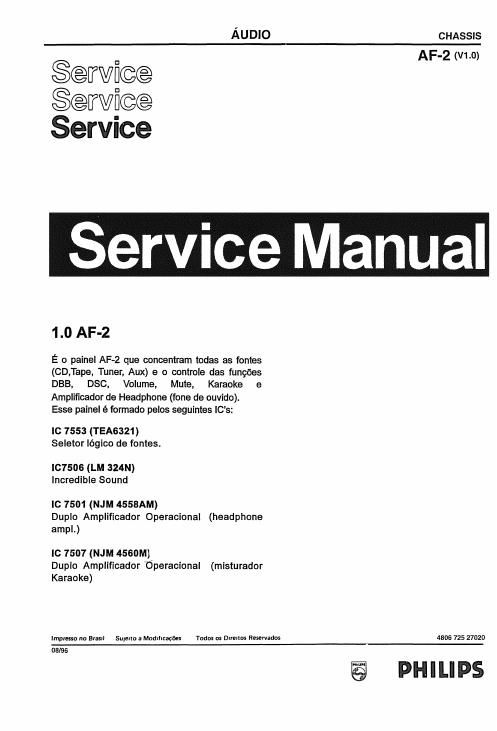

Page 1

AUDIO

CHASSIS

Sewfiee
$ervgee
Servrce

Service

AF-2 (v1.0)

1.0 AF-2

E o painel AF-2 que concentram todas as fontes
(CD,Tape, Tuner, Aux) e o controle das fungoes
D88, D80, Volume, Mute, Karaoke e
Amplificador de Headphone (fone de ouvido).
Esse painel é fonnado pelos seguintes ICs:

IC 7553 (TEA6321)
Seletor légico de fontes.

lc7506 (LM 324M)
Incredible Sound

IC 7501 (NJM 4558AM)
Duplo Amplificador Operacional (headphone
ampl.)

IC 7507 (NJM 4560M)
Duplo Amplificador Gperacional (misturador
Karaoke)

lmpresso no Brasfl Suyeno a Modnfrcacr'zes Todos os Drrenos Reservados
08/96

4806 725 27020

PHILIPS

Page 2

AUDIO

1.1 IC 7553 (TEA 6321)

0 IC 7553 pode selecronar as fontes stereo de phono
aux., tuner, Cd, tape, nos pmos 11, 13, 15 e 16 canals
esquerdos e canals direltos

A entrada Mono nao é uhlizada nesse prejeto

A alimentaoéo do lC é felta pelos pmos 31 (VCC), 2
(GND), 21 (Vref) e 19 (fillro eletronico para fonte, ripple)

0 volume 1 atua de +20 a ~31 dB com loudness

A fonte seleclonada sai pelos pmos 10 e 23 (saida lmear)
e entra no volume 1 pelos pinos 8 e 25 O loudness entra
apos passar por filtros externos aos plnos 9 e 24.

O SDA (serial data mom/output) pino 1 e SCL (serial
clock input) pino 32 $50 as portas de comumcaoao I20
do microprocessador com este IC.

Do volume 1 o sinal selecronado passa para o
amplificador de graves (+/- 8dB). e vai ao amplificador
de agudos (+I-12dB).

Na saida des1e amplificador também atua o circurto de
Mute (pino 12).

0 sinal de audio wntinua até ahngiro volume 2 e a salda
é dividida em Front (pinos 4 e 29) e Rear (pinos 3 e 30)

. .. .oescmgio.
1 SERIAL DATA INPUT/OUTPUT

2 GROUND

3 OUTPUT LEFT REAR

4

5

OUTPUT LEFT FRONT

TRBLE CONTROL CAPACITOR
LEFI' CHANE. OR INPUT FROM
AN ETERNAL EOUALIZER

6 BASS CONTROL LEFT CHANIE.
OR OUTPUT TO AN EXTERNAL
BIUALIZE?

7 BASS CONTROL LET CHANNE.
8 INPUT VOLUME 1 LB-I CONTROL
PART

9 IIPUl' LOUWESS. LEI-T CONTROL PART
10 OUTHJT SOURCE SELECTOR.
LE-I' CHAPEL

11 IPUT D LE-I' SOURCE

12 WTEUDNTROL

13 W C LET SOURCE

14 [PUT NONO SOURCE

15 INPUT 3 LET SOURCE

16 INPUT A LET SOURCE

17 W A RIGHT SOURCE

18 NUT B RIGHT SOURCE

19 EB: FILTBRING FOR SUPH.Y

20 NUT c RIGHT SOURCE

21 mVOLTAGE (0,5Vcc)

22 NUT D RIGHT SOLRCE

23 OUTRJT SOLRCE SEECTOR
REHT CHANG.

24 NUT LOWESS RIGHT CHAINE.

CHASSIS
AF-2 (v1.0)
1.2 IC 7501 (NJM 4556AM)

0 lo 7501 é um amplmcador operacional duplo de alto

ganho, de banda larga capaz de suponar 20V plco-a-
plco com 4000 de carga

O sinal front esta sempre PING DESCR'CIIO'»
presente indo paro Headphone 1 LEFT OUTPUT
ampl. onde 0 IC 7501, 2 -LEFTlNPUT
amplifioa o smal de audro, e 3 +LEFT INPUT
através dos pmos 1 e 7 o smal 4 V-(GND)

val para a tomada de fone de 5 +RIGHT INPUT
ouvrdo, e também para o 5 -RIGHTINPUT
pamel Power(ao amplrficador 7 RIGHT OUTPUT
de poténcua) 8 V+(+12A)

1.3 IC 7506 (LM 324)

O controle léglco atua no Volume 2 acionando os sinais
nos pinos 3 e 30 (Rear). para os amplrficadores
operacuonars 7506 e a1ravés dos capacitores 2523 e 2524
as smaus sao misturados e defasados entre canals,
gerando o eferto Incredible Surround Sound.

Estes sinais sao mnsturados com os smals pn'ncrpais (front),
ou seja, no headphone ampl., pinos 3 e 5 do Ic 7501
Ponanto, quando o controle Incredible Surround Sound
eshver desallvado no painel para usuéno. nao haveré sinal
nos pinos 3 e 30 do IC 7553. consequentemente somente
os smals do from estaréo presentes no headphone ampl.
com o som normal.

mo 0531:121vo _ PING mousing:
1 RIGHT OUTPUT 8 LEFT OUTPUT
2 ' RIGHT OUTPUT 9 -LEFT INPUT
3 +RIGHT OUTPUT 10 +LEFT INPUT
4 V+(+12A) 11 -ou1PUT (GND)
5 +INPUT 12 +INPUT
6 ~lNPUT 13 -INPUT
7 OUTPUT 14 OUTPUT

1.4 IC 7507 (NJM 4560M)

Com 0 microfone coneclado na

tomada Karaoke, os sinais FIND fig
gerados sao envrados no mode 1 LEFT OUTPUT
Mono para os amplificadores 2 'LEFT'NPUT
operaoionais 7507 (plnos 2 e 6), 3 +LEFT INPUT
seguindo junto com as safdas 4 V-(GND)
lineares do IC 7553 (pinos 10 e 5 +R|GHT INPUT
23) e enviadas através dos pinos 6 -RlGHT INPUT

1 e 7 do 10 7507 para as 7 RIGHTOUTPUT
entradas do Volume 1 (pinos 8 8 V+(+9V)

e 25), seguindo o circuito
