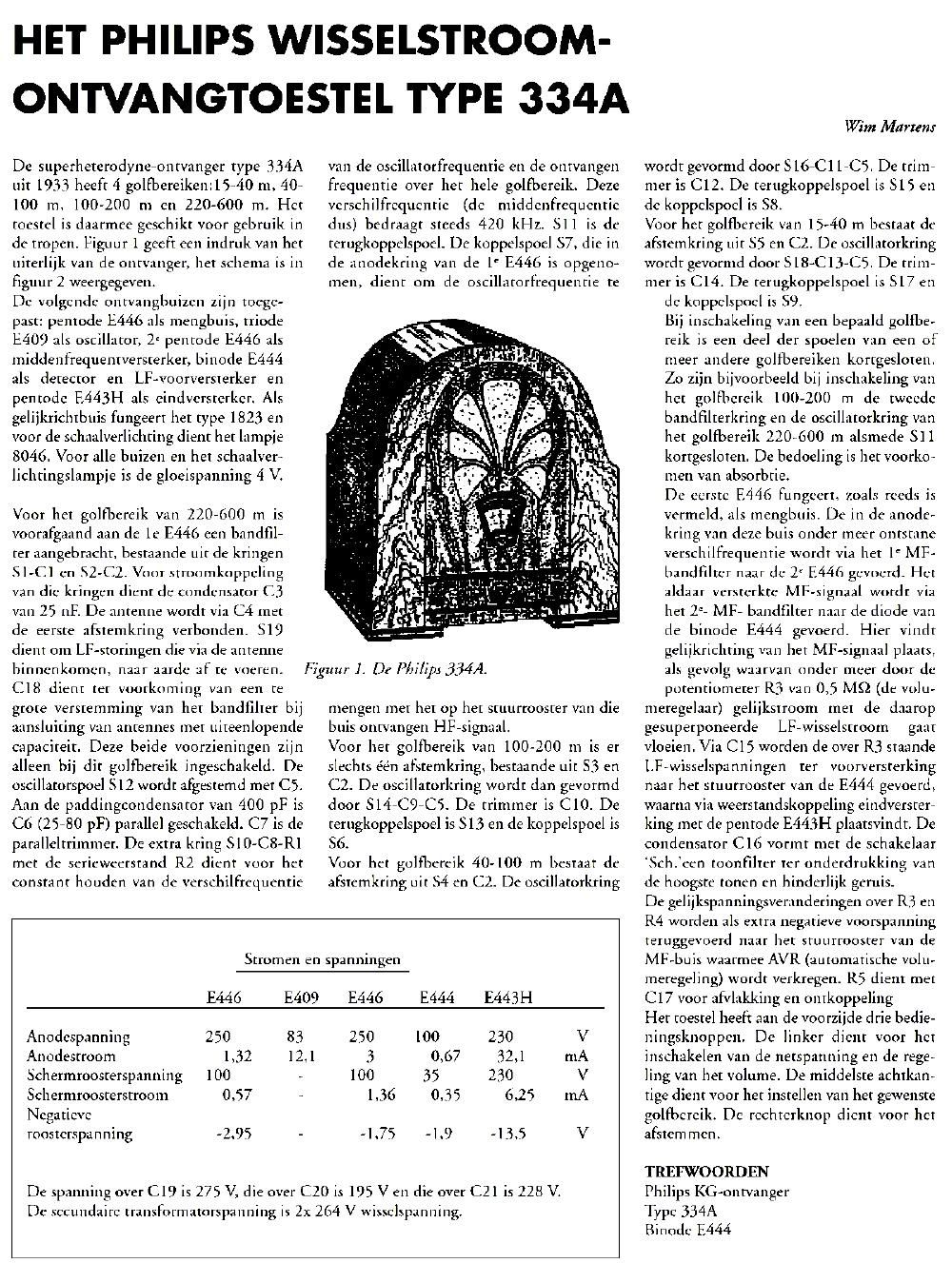

HET PHILIPS WISSELSTROOM-

ONTVANGTOESTEL TYPE 334A

De superheterodyne-ontvanger type 334A
uit 1933 heeft 4 golfbereiken: 1540 m, 40-
100 m, 100-200 m cm 220-600 m. Her
toestel is daarmee geschikt voor gebruik in
de tropen. Figuur 1 geeft een indruk van het
uiterlijk van de ontvanger, llet schema is in
figuur 2 weergegeven.

Dc volgcndc ontvangbuizcn zijn tocgc-
past: pentode E446 als mengbuis, triode
E409 als oscillator, 2c pentode E446 als
middenfrequentversterker, binode E444
als detector en LF-voorversterker en
pcntodc E443H als cindvcrstcrkcr. Als
gelijkrichtbnis fungeert het type 1823 en
voor de schaalverlichting dient het lampje
8046. Voor alle buizen en het schaalver
lichtingslampje is de gloeispanning 4 V.

Voor het golfbereik van 220-600 m is
voorafgaand aan de le E446 een bandfil-
ter aangebracht, bestaande uit de kringen
Sl-Cl en 52-C2. Voor sttoomkoppcling
van die kringen dient dc Condensator C3
van 25 11F. De antenne wordt via C4 met
de eerste afstemkring verbonden. $19
dient om LF-storingen die via de antenne
11in ncnknmcn, naar aardc :11: It vocren.
C18 dient tet vuotkoming van een te
gtote verstemming van het bandfilter bij
aansluiting van antennes met uiteenlopende
capaciteit. Deze beide voorzieningen zijn
alleen bij dit golfbereik ingeschakeld. De
oscillatorspoel 512 word: afgestemd met C5.
Aan de paddingcondensator van 400 pF is
C6 (25-80 pF) parallel geschakeld. C7 is de
paralleltrimmer. De extra kring $1 0-C8-Rl
met de serieweetstand R2 dient voor het
constant 110uden van de verschilfrequentie

van de oscillatorfrequentie en de ontvangen
frequentie over 11et 11e1e golfbereik. Deze
vcrschilfrcqucntic (dc middcnfi'cqucntic
dus) bedraagt steeds 420 kHz. 811 is de
terugkoppelspoel. De koppelspoel S7, die in
de anodekring van de 1c E446 is opgeno-

men, dient om de oscillatorftequentie te

Figuur 1'. De P/Jitips 334A.

mengen met het op het stuurrooster van die
buis ontvangen HF-signaal.

Voor het golfbeteik van 100-200 In is er
slechts e'én afstemkring, bestaande uit 53 en
CZ. De oscillatorkring wordt dan gevormd
door Sl4-C9-C5. De trimmer is C10. De
terugkoppelspoel is 313 en de koppelspoel is
$6.

Voor het golfbereik 40-100 m bestaat de
afstemkring uit S4 en C2. De osci11atorkring

Stromen en spanningen

E446 E409 E446 E444 E4431-1
Anodcspanning 250 83 250 100 230 V
Anodestroom 1,32 12,1 3 0,67 32,1 mA
Schermroosterspanning l 00 - 100 35 230 V
Schermroosterstroom 0,57 - 1,36 0,35 6,25 mA
Negaticve
roosterspanning -2,95 - -1 .75 -1.9 -13.5 V

De spanning over C19 is 275 V, die over C20 is 195 V en die over C21 is 228 V.
De sccundairc transformatorspanning is 2x 264 V wissclspanning.

Wiim Martens

wordt gevormd door Sl6-Cl 1-C5. De trim-
mer is C12. De terugkoppelspoel is 315 en
dc koppclspocl is 58.
Voor het golfbereik van 15-40 m bestaat de
afstemkring nit 55 en C2. De oscillatorkring
wordt gevormd door Sl8-Cl3-C5. De trim-
mer is C14. De terugkoppelspoel is 317 en
de koppclspocl is $9.
Bij inschakeling van een bepaald golfbe-
teik is een deel (let spoelen van een of
meet andere golfbereiken kortgesloten.
Zo zijn bijvoorbeeld bij inschakeling van
het golflicrcik 100-200 m dc twccdc
bandfilterkring en de oscillatorkring van
het golfbereik 220-600 m alsmede 511
kortgesloten. De bedoeling is het voorko-
men van absorbtie.
Dc cerstc E446 Fungecrt, Zoals reeds is
vetmeld, als mengbuis. De in de anodew
kring van deze buis onder meet ontstane
verschilfrequentie wordt via het 1c MF-
liandfiltcr naar dc 2 E446 gevoerd. He:
aldaar verstcrkte MF-signaal wordt via
het 2¢_ MF- bandfilter naar de diode van
cle binode E444 gevoerd. Hier vindt
gelijkrichting van het MF-signaal plaats,
als gevolg waarvan ondcr meet door de
potentiometer R3 van 0,5 MS? (de volu-
meregelaar) gelijkstroom met de daarop
gesuperponeerde LF-wisselsttoom gaat
vloeien. Via C15 worden de over R3 staande
l.F-wisselspanningen ter voorversterking
naar het stuurrooster van de E444 gevoerd,
waarna via weerstandskoppeling eindvetster-
king met de pentode E443H plaatsvindt. De
condensator C16 vormt met de schakelaar
Sch.een toonfilter ter onderdrukking van
de hoogste tonen en hinderlijk geruis.
De gelijkspanningsveranderingen over R3 en
R4 worden als extra negatieve voorspanning
teruggevoerd naar het stuurrooster van de
MF-buis waarmee AVR (automatisehe volu-
meregeling) wordt verkregen. R5 dient met
C17 voor afvlakking en ontkoppeling
Her toestel heelt aan de v00 rzijde drie bedie-
ningsknoppcn. Dc linker client voor het
inschakelen van de netspanning en de rege-
ling van het volume. De middelste achtkan-
tige dient voor 11et instellen van het gewenste
golfbcrcik. De rcchterknop client voor het
afstcmmcn.

TREFWOORDEN
Philips KG-ontvanger
Type 334A

Binodc E444
