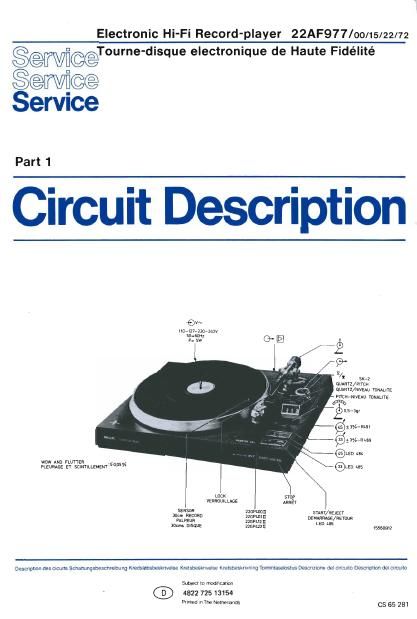

Philips 22 af 977 service manual alt

This is the 33 pages manual for philips 22 af 977 service manual alt.
Read or download the pdf for free. If you want to contribute, please mail your pdfs to info@audioservicemanuals.com.

Page: 1 / 33
left right
philips 22 af 977 service manual alt

Extracted text from philips 22 af 977 service manual alt (Ocr-read)


Page 2

2

Alle im Prinzipschahbild angegebenen Spannungen sind
in der Stellung Quarz und 33 U./min des Apparats
gemessen.

SPEISUNG

Nach dem Anschiiessen der Netzspannung an den
Apparat werden iiber R527/R530 und R523/R531 die
Eingénge 1 und 2 der |C427b "1". DabEi ist der
Ausgang 3 von |C427b "04 Die Basis von T5459
wird ietzt auch "0", so dass dieser Transistor gesperrt
istr

Betiitigt man die Berflhrungstaste 33 oder 45 ON und
damit wird der Eingang 1 ode! 2 von |C427b 0. Der
Ausgang 3 von lC427b wird "1" und T8459 wird leirend.
Die als "Darlington" geschalteten Transistoren T8457
und T8458 ieiten ebenfalis. Am Eingang 2 van IC429
steht jetzt eine Spannung Von etwa 17 V zur Verfflgung.
|C429 ist ein Stabilisator, so dass am Ausgang 3 eine
Speisespannung von 10 V liegt, R542/R543 sorgen fifilr
eine Referenzspannung Von 5 V am Ausgang 4 von IC429.
C737 und C738 sind aus Stabilitétsgrflnden angeordnet.
Wenn der Kollektor von TS457/T5458 eine Spannung
fflhn, wird fiber R536 die Basis von T8459 mit
Spannung versorgt, so dass er nach wie var leiteL C735
:0er dafiir, dass kurze unerwijnschte Stérimpulse T5459
nicht spontan aufsteuern kénnen. R537 hat daneben eine
Schutzfunktion; es muss daher ein grosser Stfirimpuis
ankommen, urn T5458 aufzusteuern. Das Abschalten
der Speisespannung geschieht wie folgt.

Nach der Betatigung der "touch off" werden die
Eingange 5 und 8 von IC427a "0".

Der Ausgang 4 wird 1" und T8456 leitet. Die Basis
von T8459 wird 0", so dass dieser Transistor gesperrt
wird. K3429 wird jetzt keine Spannung mehr zugeffihrt,
so dass die Speisespannung (+2) ietzt abgeschaltet ist.

WAHL DER DREHZAHL

Wenn man die Berflhrungstaste "ON 33 betéhigt,
kommt die Speisespannung (+21 nach der bereits bei
der Speisung beschriebenen Weise ane Gleichzeitig
wird der Eingang 12 von 1C427c 0"1 Der Ausgang 11
und der Eingang 9 dieser IC werden ietzt "1. Die
zwei Eingange 9 und 8 von lC427d sind ietz also beide
1. Der Ausgang 10 von lC427d der Eingang 13 van
|C427c sind jetzt beide "0". Der Ausgang 11 bleibt
ieut auch "1", wenn die Berflhrungstaste "ON 33"
nicht mehr betétigt wird. Der Eingang 13 von [0430b
ist also auch 1"1 Der Ausgang 11 von |C430b und die
beiden Eingénge 8 und 9 Von IC43CIa sind "0", so
dass der Ausgang 10 von |C430a "1 wird, Uber R541
wird T8461 leitend und die LED 485 (33 U1) leuchtet
auf Da der Kollektor von T8461 0" ist, sind die
Kontakte 9 und 13 des elektronischen Schalters |C438
auch 0.

fiber |C451d sind die Kontakte 2 und 6 von |C438 1.
|C438 leitet ietzt die Rechteckwelle (88,88 Hz), die
der 33-U.-Ste|lung zugeordnet ist, an die Ausgénge 3
und 4 von |C438 weiter. Wenn die Berflhrungstaste
ON 45" bedient wird] wird der Eingang 8 von |C427d
.0 Die Ein» und Ausgéinge von |C427 und IC43O sind
jetzr in bezug auf die 33-U1-Stellung invertiert. Hierdurch
ist der Ausgang 11 von |C430b "1" und T8460 wird
nunmehr fiber R540 leitend. LED 484 (45 U.) leuchtet
ietZt auf. T8461 leitet nicht mehr, wodurch der
Kolleklor jetzt "1" ist.

CS 65 282

Die Kontakre 9 und 13 von |C438 sind auch "1 und
fiber |C451d werden die Kontakte 2 und 6 von |C438
"0". IC438 leitet die zur Stellung 45 U. geh'érende
Rechteckwelle (120 Hz) an die Ausgange 3 und 4 von
|C438 weiter.

|C430a und b dienen zum Schutz wie folgt: Bedient
man beide Berfihrungstasten "33 und 45 ON" gleichzeitig,
warden die Ausgéjnge 10 und 11 von lC427c und d und die
Eingénge 8 und 13 von IC4303 und b 1. Dies ist ein
Haltezustand, bei dem |C4303 und b nach wie vor
die Stellung einnehmen, die als erste gewéhlt wurde.

AUTOMAT

Start

Wenn die (+2l-Spannung vorliegt, sorgen C746 Und C750
dafiir, dass der bistabile Multivibrator IC449¢ und d eine
bevorzugte Steliung einnehmen. Der Apparat kann dabei
nicht ansprechen, weil der Eingang 9 von |C4490 von
0746 kurz an die +2-Spannung und der Eingang 13
von |C449d von C750 kurz an Masse gelegt wirdi
Der bistabile Multivibrator tritt in den Rflckslelizustand.
Nach der Beta'tigung der Berfihrungstaste "Start/reject"
wird der Eingang 9 von |C449c "0. Der Ausgang 10
Von |C4490 und der Eingang 12 Von |C449d warden "1".
Der Ausgang 11 von |C449d wird 0. Der Eingang 8
von |C449c wird such 0 so dass, wenn die
Berljhrungstaste "Start/reject" nicht mehr betétigt wird,
der Kontakt 10 dennoch "1" bleibt, so Iange dies
gewimscht wird, Wenn der Ausgang 10 von |C44QC "1"
ist, wird T8463 leitend. Das Start/Stop»Relais L1,
das die Befehlsscheibe drehen lasst, wird erregt.

D481 verhindert, dass der Eingang 13 von lC449d
fiber T8463 "0" wird und |C449 n'icksrellen wird.
Auch wird fiber D480 der Eingang 1 Von |C449a "0".
Der Ausgang 3 von |C449a und der Eingang 9 von IC4523
werden 1". Der Ausgang 8 von IC452a und die
Kontakte 5, 6 und 12 Von |C453 werden 0".

Die Kontakte 3, 9 und 11 von 10453 werden jezt nicht
an Masse gelegt und der Eingang 3 von |C4503 nimmt
durch die Spannungsteilung (R531, F1494 und R582)
einen bestimmten Wert an. Der Motor Iauft an (siehe
die Wirkung "Direct Controli

Da L1 erregt ist und der Mcror li-iufl, dreht sich ebenfalls
die Befehlsscheibe 81. SK1 schliesst sich jetzt und der
Eingang 13 Von IC449d wird 0" Da die Berfihrungstasre
"Sun/Fewer" nicht mehr bedient wird, wird auch der
Eingang 9 von |C449- wieder 1". Der Ausgang 10
von |C4490 wird "D" und T8463 sperrt wieder, so dass
L1 abffillt. D480 50er dafiir, dass L1 nicht fiber D481
und SK1 an Masse geiegt wird.

LED 486 Ieuchtet wéhrend des Auflagezyklus, weil SK1
geschlossen bleibt, solange die Befehlsscheibe B1 sich
drehtr Gleichzeitig mit darn Schliessen Von SK1 wird
das Start-Relais L2 erregt. Dies wird dadurch verursacht,
dass die Eingénge 11 von |C452d und 13 von |C452f
sowie der Ausgang 4 van |C449b "0 und die
Ausgéinge 10 und 12 van |C452 und der Eingang 5 von
|C449b "1 werden. Hierdurch wird T8467 Ieitend und
L2 erregt.

Der Tonabnehmerarm kannn sich jetzt ungehemmt
inwérts bewegen. Wenn L2 nicht erregt wird. wird
der Tonabnehmerarm blockiert und bleibt auf dem
Armtréger zuriick. Wenn sich der Tonabnehmerarm
Cuber dem Armtra'ger befindet, wird LDR R415 nicht
von LED407 angestrahltr Der Kontakt 1 von |C453d
is! jetzt 1. Wenn der Appafii keinen Auflage- oder
