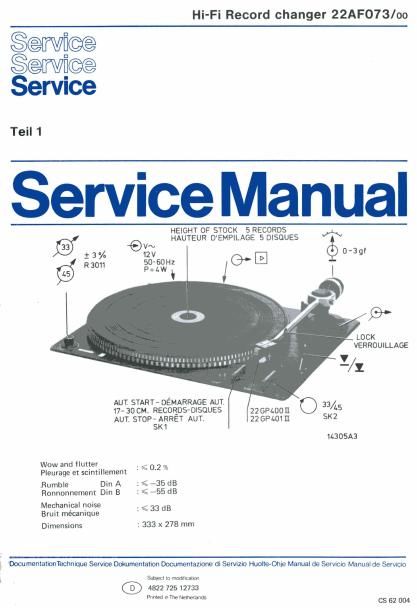

Philips 22 af 073 service manual

This is the 12 pages manual for philips 22 af 073 service manual.
Read or download the pdf for free. If you want to contribute, please mail your pdfs to info@audioservicemanuals.com.

Page: 1 / 12
left right
philips 22 af 073 service manual

Extracted text from philips 22 af 073 service manual (Ocr-read)


Page 2

START DES AUTOMATISCHEN PLATTENWECHSELS
MIT DER WECHSELACHSE 53 (Abb. 1,2)

Lifthehel 172 in die Stellung lund Drehzahlknopf 190 in
die Stellung 33 oder 45 U./min bringen Der Schaiter 173
(5K2) schaitet dabei die Motorregelung auf die entsprech-
ende Drehzahl.

Ebenfalls wird der Hebel 508 fiir die Auflage des Tonarmes
auf eine 17 cm-beziehungsweise 3O cmASchallpiane be-
tfitigt. Der Stift 16 der Wechselachse 53 ist im Andruck-
stift 196 verrriegelt. Wird der Startknopf 190 aus der 0
in die Start Stellung bewegt, wird folgender Ablauf ge-
starter:

1. Schaltteii 161 betéiigt den Start-Stop-BUgel 82. Der
StartStop-BUgel 82 befijrdert den Bfigel 87 fiber den
Bflgel B1 in eine andere Srellung. Der 3092187 bloc-
kiert den Kreuzbijgei 110.

Der Starr-Stop-Biigel 82 betétigt ebenfalls den Schalr-
bflgei 152, so dass letzterer in eine andere Steliung
gebracht wird. Feder 3 des Schaitbfigels 152 Iegt sich
and den Nocken 4 des Kreuzbflgels 110 und die Biigel
143 und 146 schIiessen den Motorschalter 147 (SK1).
Der Plattenteller startet, abhéingig von der Stellung
des Schalters 173 (3K2) mit 33 oder 45 U./min.

2. Bagel 81 nimmt den Bagel 80 mit, so dass die Feder
78 den Mitnehmer 113 L'iber den Nocken 5 verschiebt.
Der Mitnehmer 113 nimmt den Bflgei 112 mit, wo-
durch sich der Nocken 6 des Biigeis112 mit dem
Nocken 7 des sich drehenden Antriebstellers 60 be-
rum. die Kommandoscheibe 116 setzt sich in Bewe-
gung.

Nacheinander werden beim Drehen der Kommandoschei-
be falgende Funkiionen ausgeflihrt:

3. Schaltbilgel 73 tritt aus der Tieflage A (Abb. 2) der
Kommandoscheibe 116, wodurch der Kurzsch|u55v
schaiter 98 gesehiossen wird. Schalter 98 schliesst
wa'hrend der Drehung der Kommandoscheibe das NF-
.Signal kurz,

4. Liftstift 9 des Liftbflgeis 77 folgtder Liftbahn B der
Kommandoscheibe 116. Uber die Lasche 10 des Lift-
bijgels 77 erfoigt die Betétigung der Liftbuchse 102
und des Liftteiis183.Der Tonarm 177 wird angehu»
ben. Friktionsbfigel 517 legt sich an den Bijgel 512.
Diese Liitfunktion erfolgt unabhéngig von der Lift-
funktion mittels Handbedienung.

5. Rad 13 des Andruckbflgels 117 folgt der Bahn C der
Kommandoscheibe.
Durch eine Vertiefung in der Bahn C wird dieser BiJ-
gel ailmfihiich frei. so dass auch der Zugbligel 198
frei werden kann.
Rad 14 des Zugbljgels 193 foigt der Bahn D der Kom-
mandoscheibe.
Durch eine erhiihung in der Bahn D betiatigt der Zug-
bflgel 198 den Andruckstift 196 und den Stift 16 der
Wechselachse 53. Mit Ausnahme der unteren Schallr
platte warden alle anderen Flatten von den Abtast-
federn 22 der Wechselachse hochgebracht. Die untere
Schallplatte wird ietzt von den Trégern 18 de Wechsel»
achse 53 freigegeben. Andruckbflgel 517 drflckt den
Zugbflgel 198 in die Ausgangsstellung zuriick.

6. Uber den Drehzahiknopf 190 (33 - 45 U./rnin.) nimmt
der Hebel 508 bereits die entsprechende Stellung fiir
das Aufsetzen des Tonarms ein. Aufsetzbfigel 515.
folgt der Seite E der Kommandoscheihe.

Aufsetzbiigei 515 wird ietzt allmzahlich frei. Hebel

CS 62 005

11.

508 blockiert den Aufsetzbijgel 515. Der Rest der
Schallplatten wird auf die Tréger 18 der Wechselachse
zurfickgelegt,

. Stift 11 des Steuerbflgels 76 folgtder Bahn F der

Kornrnandoscheibe.
Die Feder des Steuerbijgels 76 nimmt den Stift 12
des Bilgels 512 mit. Der Tonarm bewegt sich einwérts

. Abhfingig von cler Voreinsteilung des Hebeis 508

stésst der Stift 19 des Bflgels 516 an die Seite des
Aufsetzbfigels 515 fiir eine 30 cm-oder 17 cm-Schall'
plane. Der Tonarm bewegt sich in angehobener Stel-
lung fiber die Einlaufrilie der Schallplatre.

. Die Seite E der Kommandoscheibe fiihrt den Aufsetz-

bagel 515 in die Ausgangsstellung zurfick. Durch eine
Vertiefung in der Liftbahn B der Kommandoscheibe
senkl der Tonarm ab.

. Friktionsbflgei 517 wird frei vom Biigel 512. Durch

den Nocken 21 der Kommandosrcheibe iAbb. 2) kehrt
der Bflgel 87 in die Ausgangsstellung ZUIUCk.

Der Schaltbiigel 73 erreicht wiederum die Vertiefung
A der Kommandoscheibe. Das NF«Signal ist ietzt
nicht mehr kurzgeschlossen Die Kommanduscheibe
befindet sich wieder in der Ausgangsstellung. Die Mar
del folgt den Musikriilen der Schalplatte. Es ist ietzt
mbglrch, den Handlift zu benutzen (siehe die Beschrei-
bung "Handliftmechanismus").

Nach Abspielen der Schallplatte erreicht die Nadel die
Ausiaufrille. Abrasthebei 169 fiihn den Bflgei 112
iiber den Nocken 2 deg Mitnehmers 113 in eine andere
Steliung, wodurch der Nocken 6 des Bfigels 112 mit
dem Nocken 7 des Antriebsteilers 60in Berfihrung
kornmt. Die gieichen Funktionen, wie vcrstehend
beschrieben, fangen erneut an, wobei die folgenden
Funktionen anders abiaufen:

a) Der Tonarm bewegt sich unter der Wirkung der Fe-
der der Steuerbiigels 76 in angehnbener Stellung
zur Tonarmstiitze.

b) Bflgel B7 wird ietzt nicht vom Start-Stop-Bifiigel 82,
sondern vorn Bilge! 513 berfitigt, Der Zugbijgel 198
gibt den Bilgel5131reii
Der Kreuzbfigel 110 wird wiederum blockiert

0) Die bereits beim Start von Schaltbiigel 152 ein»
genommene Position bleibt ungeéndert.

12A Wenn die letzte Schailpiatte abgespieh ist, schaltet

sieh der Spieler selbsttétig aus. Diese Abschaltung
geschieht wie folgt:

Da jetzt keine Flatten rnehr auf der Wechseiachse 53
liegen, kénnen sich die Abtastfedern 22 maximal aus-
wérts bewegen. Die Abtastfedem werden nicht Ia'nger
von einer Schallplatte begrenzt.

Dies besag, dass der Stift 16 der Wechselachse 53
blockiertwird Und somit nicht von ZugbUQel 198 be-
tétigt warden kann.

035 Had 14 des Zugbflgels 198 foIgt der Bahn D der
Kommandoscheibe, kann aber den Zugbiigei nicht be-
tétigen. Die Bewegung des Rades 14 fangen die Fe-
dern 199 auf. Da der Zugbflgel 198 nicht arbeitet,
wird der 8121981513 nicht freigegeben. Der Bflge187
wird nicht betéitigt.

Kreuzbiigei 110 wird nichr blockiert.

13. Kreuzbflgel 110wird ietzt der Seite E der Kommando-

scheibe folgen. Feder 3 des Schaltbijgels 152 wird frei
von Nocken 4 des Kreuzbfigels 110. Der Kreuzbijgel
tritt in eine Stellung in der sich der Tonarm nicht ein-
wéirts bewegen kann. Stift 19 des Bfigels 516 wird vom
Nocken 4 des Kreuzbiigels biockiert.
