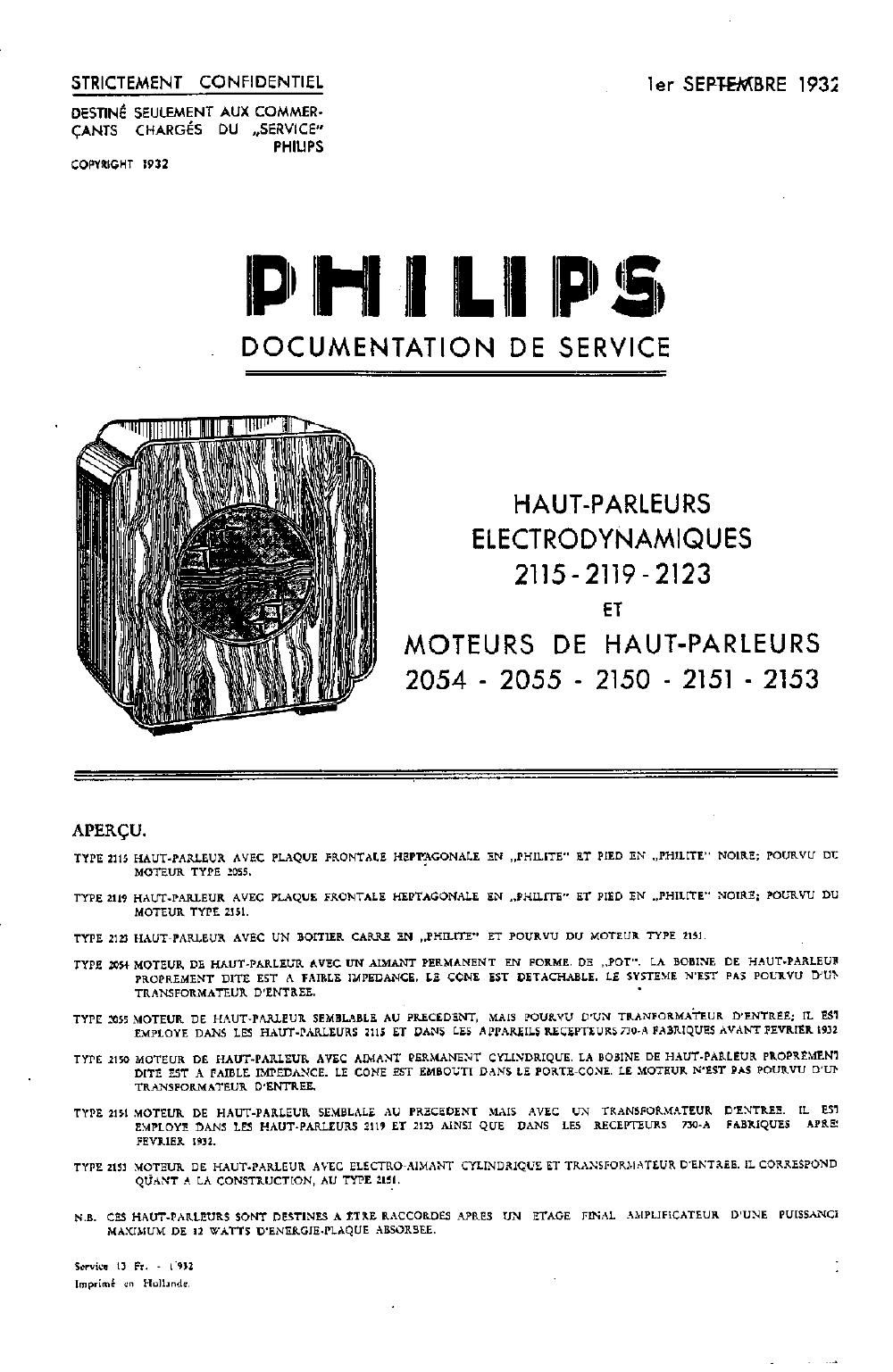

STRICTEMENT CONFIDENTIEL , ler SEPIEMBRE 1932
oeané SEULEMENT AUX COMMER.
CANTS CHARGES DU "sens/scan
PHIUPS
D" H fll L I "F" 5»
DOCUMENTATION DE SERVICE
COPYRIGHT i932
HAUT-PARLEURS
ELECTRODYNAMIQUES
2115-2119-2123
ET
MOTEURS DE HAUT-PARLEURS
2054 - 2055 - 2150 - 2151 - 2153
APERCU.
TYPE 2115 HAUT-PARLEUR AVEC PLAQUE FRONTALE HEP'I'QKGONALE EN ,.PHILITE" ET PIED EN .,PHILITE" NOIRE; POURVU UT;
MOTEUR TYPE 2055.
TYPE 2119 HAUT-IARLEUR AVEC PLAQUE FRONTALE HEWAGONALE EN "Mill-ITS" ET P1130 EN .,PHILITE" NOIRE; POURVU DU
MOTEUR TYPE 2151.
TYPE 2123 HAUT-PARLEUR AVEC UN BOIT'IER CARR! EN "PHILI'I'E" ET POURVU DU MOTEUR TYPE 2151.
TYPE 205+ MOTBUR DE HAUT-PARLEUR AVEC UN AIMANT PERMANENT EN FORME. DE ,JOT". LA BOBINE DE HAUT-PARLEUF
PROPREMENT DITE EST A FAIBLB IMPEDANCE. LE CONE EST DETACHABLE. LE SYSTEMS. N'EST PAS POURVU DrUa
TRANSFORMATEUR D'ENTBEE. °
TYPE ZGSS MOTEUR. DE HAUT-PARLEUR SEMBLABLE AU PRECEDENT. MAIS POURVU D'UN TRANFORMAfiUR D'ENTREE; IL 251
EMPLDYE DANS LES HAW-PARLEURS 2115 ET DANS LES APPAREILS RECEPTEURS 7304 FABRIQUES AVANT PEVRIER 1932
TYPE 2150 MOTEUR DE. HAUTnIARLEUR AVEC AIMANT PERMANENT CYLINDRIQUE. LA BOBINE DE HAUT-PARLEUR PROPREMEN'I
DITE EST A PAIBLF. IMPEDANCE. LE CONE EST EMBOUTI DszS LE FORTE-CONE. LE MOTEUR NESI PAS POURVU DUP
TRANSFORMATEUR D'ENTREE.
TYPE 2151MOTEUR DE HAUT-PARLEUR SEMBLaLE AU PRECEDENT MAIS AVEC UN TRANSFORMNI'EUB. D'ENTREE. IL 35'!
EMPLOYE DANS LES HAUTPARLEURS 2119 ET 213 AINSI QUE, DANS LES RECEPTEURS 730-). FABRIQUES APRE!
FEVIIER 3932.
TYPE 2153 MQTEUR DE. HAUTcPARLEUR AVEC ELECTRO-AIMANT CYLINDRIQUE ET TRANSFORMhTEUR DENTREE. [L CORRESPOND
QUANT A LA CONSTRUCTION, AU TYPE EISI.
8.5. (22.3 HAW-PARLEURS SONI DESTINES A ETRE RACCORDES APRES UN ETAGE FINAL AMPLIFICATEUR D'UNE PUISSANCI
MAXIMUM DE :2 WATTS D'ENERGIE-PLAQUE ABSORBEE.
Servicu 13 Fr. - V932
lmpvimé cn Ho] 1.: nd:.
