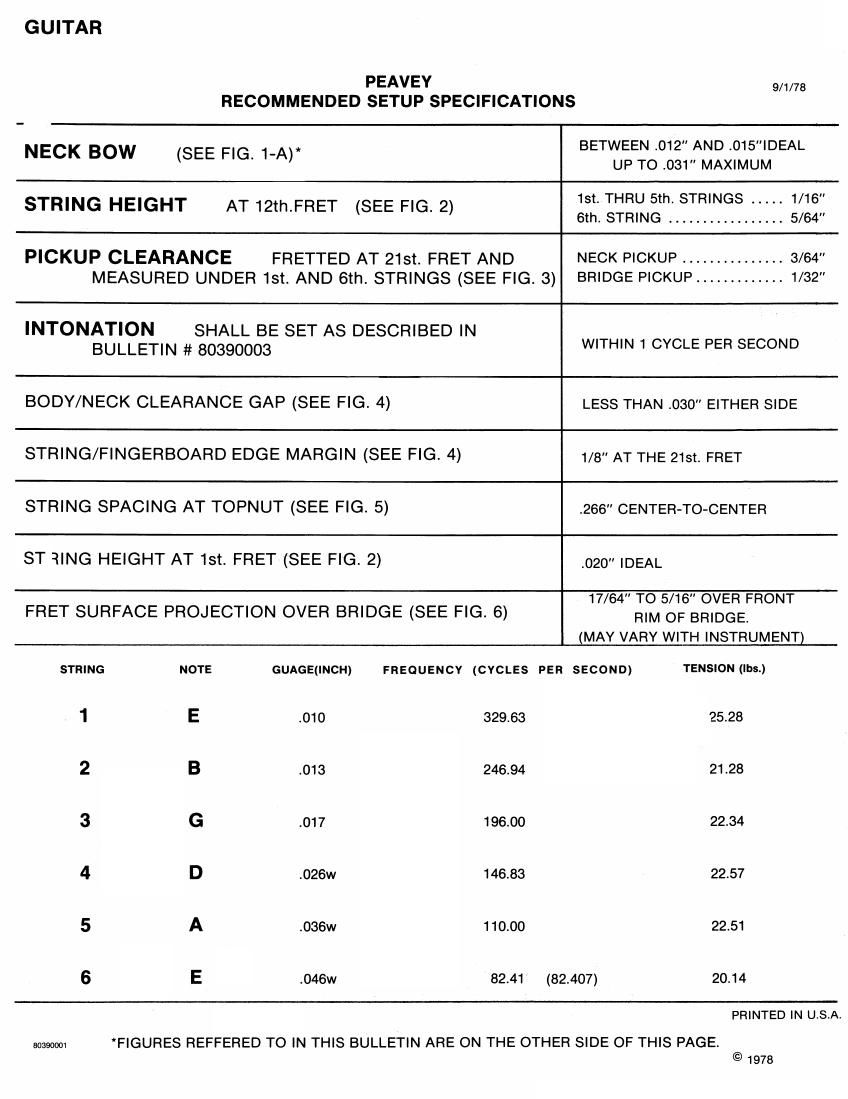

GUITAR
PEAVEY
9/1/78
RECOMMENDED SETUP SPECIFICATIONS
NECK BOW (SEE FIG. 1-A)
BETWEEN .012" AND .O15|DEAL
UP TO .031 MAXIMUM
1st. THRU 51h. STRINGS ..... 1/16"
STRING HEIGHT AT 12th-FRET (SEE FIG. 2) 61h. STRING ................. 5/64"
PICKUP CLEARANCE FRETTED AT 21st. FRET AND NECK PICKUP ............... 3/64
MEASURED UNDER 1st. AND 6th. STRINGS (SEE FIG. 3) BRIDGE PICKUP ............. 1/32
INTONATION SHALL BE SET AS DESCRIBED IN
BULLETIN # 80390003
WITHIN 1 CYCLE PER SECOND
BODY/NECK CLEARANCE GAP (SEE FIG. 4)
LESS THAN .030 EITHER SIDE
STRING/FINGERBOARD EDGE MARGIN (SEE FIG. 4)
1/8" AT THE 21st. FRET
STRING SPACING AT TOPNUT (SEE FIG. 5)
.266 CENTERATO-CENTER
ST RING HEIGHT AT 1st. FRET (SEE FIG. 2)
.020" IDEAL
FRET SURFACE PROJECTION OVER BRIDGE (SEE FIG. 6)
17/64" TO 5/16 OVER FRONT
RIM OF BRIDGE.
(MAY VARY WITH INSTRUMENT)
STRING NOTE GUAGE(INCH) FREQUENCY (CYCLES PER SECOND) TENSION ("NJ
1 E .010 829.63 25.28
2 B .013 246.94 21.28
3 G .017 196.00 22.34
4 D .026w 146.83 22.57
5 A .036w 110.00 22.51
6 E .046w 82.41 (82.407) 20.14
PRINTED IN U.S.A.
130399001 'FIGURES REFFERED TO IN THIS BULLETIN ARE ON THE OTHER SIDE OF THIS PAGE.
© 1978
$+MR
POSITIVE BOW EXAGGERATED
FIGURE I'A
BACK BOW (INCORRECT)
FIGURE I-B
STRING HEIGHT FRET
I F PICKUP T
I MOUNTING RING
o,STRING
o 0 0 o
g;
|
FIGURE 2
FIGURE 3
STRING E E
SPACING MADREIN
fif- -+I~
FIGURE 5
FIGURE 4
RIM
<>
I STRAIGHT EDGE . I {/BRIDGE
' ) Lm" BODY I
NECK
FIGURE 6
