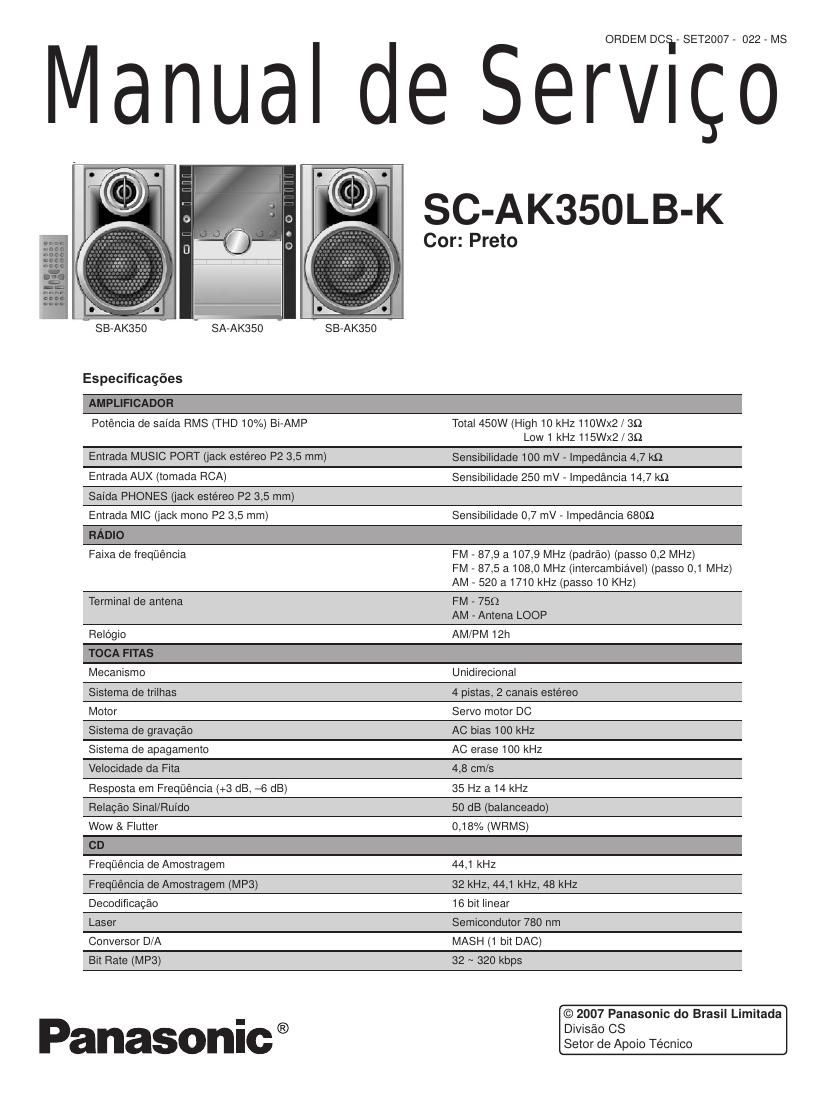

Page: 1 / 100
left right
panasonic sc ak350lb k

Extracted text from panasonic sc ak350lb k (Ocr-read)


Page 2

SC-AK350LB-K

Especificagfies (continuagéo)

U53

Midias de armazenamento USB reproduzidas

1) HDD
2) USB MP3 Player/Digital Audio Player
3) USB Flash Drives (Pen Drives)

Formato de arquivo suportado MP3
Corrente méxima 500 mA
Bit Rate MP3 32 ~ 320 kbps
Freqfléncia de amostragem MP3 32 kHz, 44,1 kHz, 48 kHz
Nl'ImerO de canais da saida de éudio (MP3) 2 canais
Resposta de freqfiéncia (MP3) 20 Hz a 20 kHz (0 +/- 1,0 08)
Relagéo de SinaI/Ruido (USB) 85 dB
ATENCAO 1

Este Manual fOi elaborado para USO somente por profissionais e técnicos treinados e autorizados pela Panasonic do Brasil Limitada
e néo foi direcionado para utilizagéo peIO consumidor ou pLIblico em geral uma vez que néo contém adverténcias sobre possiveis
riscos de manipulaqao do aparelho aqui espeCificadO por pessoas nao treinadas e nao familiarizadas com equipamentos eletaniCOS.
Qualquer tentativa de reparo do produto aqui especificado por parte de pessoa n50 qualificada, utilizando ou néo este Manual,
impliCara em riscos de danos a0 equipamento, com a perda total da garantia e 5 sérios riscos de acidentes.

iNDICE

1. PRECAUQOES DE SEGURANQA
1.1. DIRETRIZES GERAIS ............ .
1.1.1. CHECAGEM A FRIO DA CORRENTE DE FUGA ........................... 4
1.1.2. CHECAGEM AQUENTE DA CORRENTE DE FUGA
1.2. ANTES DE REPARAR EAJUSTAR ........................... .
1.3. CIRCUITO DE PROTECAO ............................................................ 4
2. PREVENCAO DE DESCARGA ELETROSTATICA (ESD) PARA DIS-

POSITIVOS ELETROSTATICAMENTE SENSiVEIS (ES) .................... 5
3. PRECAUCOES NA MANIPULACAO DO BLOCO TRAVERSE (LASER) ...... 5
3.1. MANUSEIO DA UNIDADE OPTICA ............................................... 5
3.2. ATERRAMENTO PARA PREVENCAO DE DANOS ELETROSTATICOS ..5
3.3. INFORMACAO IMPORTANTE DE SEGURANCA ............................ 6
4. PRECAUQOES COM 0 DIODO LASER
5. SOBRE SOLDA SEM CHUMBO: (PBF). .
5.1. SUGESTAO PARA SOLDA SEM CHUMBO ...................................... 7
6. ACESSORIOS .....
7. GUIA DE OPERACAO
8. NOVOS RECURSOS .......................................................................... 11
8.1. USANDOA FUNCAO MUSIC PORT ............................................ 11
9. FUNQAO DE AUTO DIAGNOSTICO E OP. DO MODO ESPECIAL...12
9.1.TABELARESUM1DADAS OPERACOES EM MODO DE SERVICO .......12
9. 2. TABELA1 DO MODO DE SERVICO .......
9. 21. CHECSUM DA EEPROM (CORRECAO DE ROM) .
9. 3. MODO DE TESTE DE CONFIABILIDADE (MECANISMO CR8 1.. .15

9.4. TABELA DOS CODIGOS DE ERRO NO DISPLAY .......................... 16
9.4.1. TABELA DE CODIGOS DE ERROS DO MECANISMO DO DECK...18
9.4.2. TABELA DE CODIGOS DE ERROS DO CD CHARGER .............. 17

9.4.3. CODIGOS DE ERRO DO MECANISMO CRS1
10. MONTAGEM E DESMONTAGEM .....................
10.1. CUIDADO ....................................................................................... 19

10.2. FLUXOGRAMA DE DESMONTAGEM E MONTAGEM DOS PRINCI-
PAIS COMPONENTES .................................................................. 20
10.3. LOCALIZACAO DAS PARTES PRINCIPAIS .................................. 21

10.4. DESMONTAGEM DO GABINETE SUPERIOR.....
10.5. DESMONTAGEM DO MECNISMO DO CD (CRS1)

10.5.1. DESMONTAGEM DO CHASSJ DO MECANISMO .23
10.6. DESMONTAGEM Do PAINEL TRASEIRO ......... .23
10.7. DESMONTAGEM DA PLACA PRINCIPAL ..................................... 24
10.8. DESMONTAGEM DA PLACA Do TRANSFORMADOR .24
10.9. DESMONTAGEM DA PLACA DA FONTE .................. .24
10.10. DESMONTAGEM DO PAINEL FRONTAL .................................... 25
10.11. DESMONTAGEM DA PLACA DO PAINEL .26
1011.1. DESMONTAGEM DATAMPA ............. .26
10.12. DESMONTAGEM DA PLACA DAS CHAVES DE TOQUE ........... 26
10.13. DESMONTAGEM DO MECANISMO DO TOCA-FITAS .26
10.14. DESMONTAGEM DA PLACA DO TOCA-FITAS ...... .27
10.15. DESMONTAGEM DO BLOCO TRAVERSE 27
10.16. DESMONTAGEM DO MECANISMO DO TOCA-FITAS ........ .29
1016.1. SUB. DO ROLO PRESSOR MONTADO E BLOCO DA CABECA. .29
10.162. SUB. DO MOTOR, CORRE1A DO CAPSTAN E CORREIA SINUOSA... 30
1016.3 DESMONTAGEM DA PLACA DO MECANISMO DO DECK ...... 31
10.17. DESMONTAGEM DA TAMPA DO COMPARTIMENTO DO CASSEI'E 31
10.18. MEDIDAS PARA PROBLEMAS NA FITA. .................................... 32
11. FERRAMENTAS DE SERVICO. .33
12. POSICoEs DE SERVICO ...... .33
12.1. VERIFICANDO E REPARANDO A PLACA PRINCIPAL ................. 33
12.2. VERIFICANDO E REPARANDO A PLACA DO TRANSFORMADOR ....34
12.3. VERIFICANDO E REPARANDO o PAINEL, TOCA-FITAs E PLACA
DO MECANISMO DO TOCA-FITAS .............................................. 34
12.4. VERIFICANDO E REPARANDO A PLACA DA FONTE .......... 35
13. PROCEDIMENTOS PARA VERIFICACAO DA OPERACAO DAS PAR-

TES INDIVIDUAIS DO MECANISMO DO DECK .............................. 36
13.1. VERIFICACAO DA OPERACAO COM FITA CASSETE ................ 36
13.1.1. CONDICAO DA CONEXAO ENTRE MECANISMO EAFONTE DE

ALIMENTACAO (MOTOR, PLUNGER) ....................................... 36

13.1.2. PARTES OPERACIONAIS DO MECANISMO DO DECK (OPERA-
QAO DA ALAVANCA EJECT ERGUIDA COM FITA DE BORRA-
CHA E PLUNGER/RIB) ............................................................... 36
14. MEDIDAS E AJUSTES..... .37
14.1. SECAO DO TOCA-FlTAS
