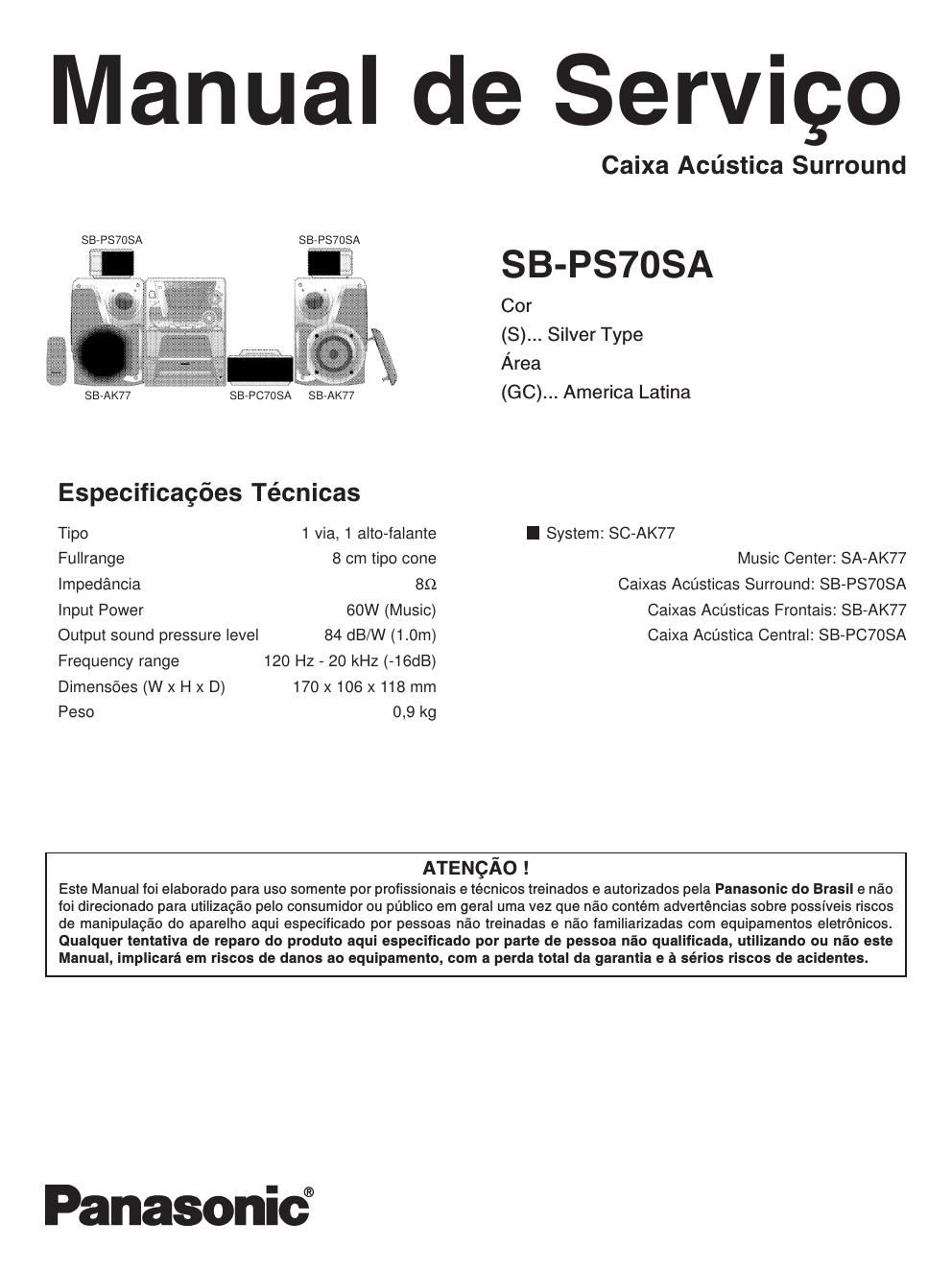

Extracted text from panasonic sb ps 70 sa service manual (Ocr-read)
Page 1
- 2 -
1. Diagrama de conexões
2. Vista explodida
Vermelho
Preto
82
1-2 3
SP1
39
1
4
7
5
4
6 4
4
3. Lista de Peças
Ref. Código Descrição
SB-PS70SAPAR DE CAIXAS ACÚSTICAS SURROUND
GABINETE e CHASSI
1 RGP0718-1S GABINETE TRASEIRO PINTADO
1-2 RKA0072-KJ PÉS DE BORRACHA
2 RYB0210G TELAR MONTADO DIREITO
2 RYB0210F TELAR MONTADO ESQUERDO
3 XTB3+10G PARAFUSO DO ORNAMENTO FRONTAL
4 XTB4+12G PARAFUSO DO ALTO-FALANTE
5 BQA0495A ETIQUETA DE MODELO
6 REE1095 CABO PREPARADO SEM TERMINAL RCA 10M
7 RGQ2B0237 PRENSA CABOS
8 RGP0717A-1S ORNAMENTO FRONTAL DIREITO PINTADO
8 RGP0717-1S ORNAMENTO FRONTAL ESQUERDO PINTADO
9 RMR1216-K TAMPA
ALTO-FALANTE
SP1 RAS8P17-G ALTO FALANTE DE 8CM
