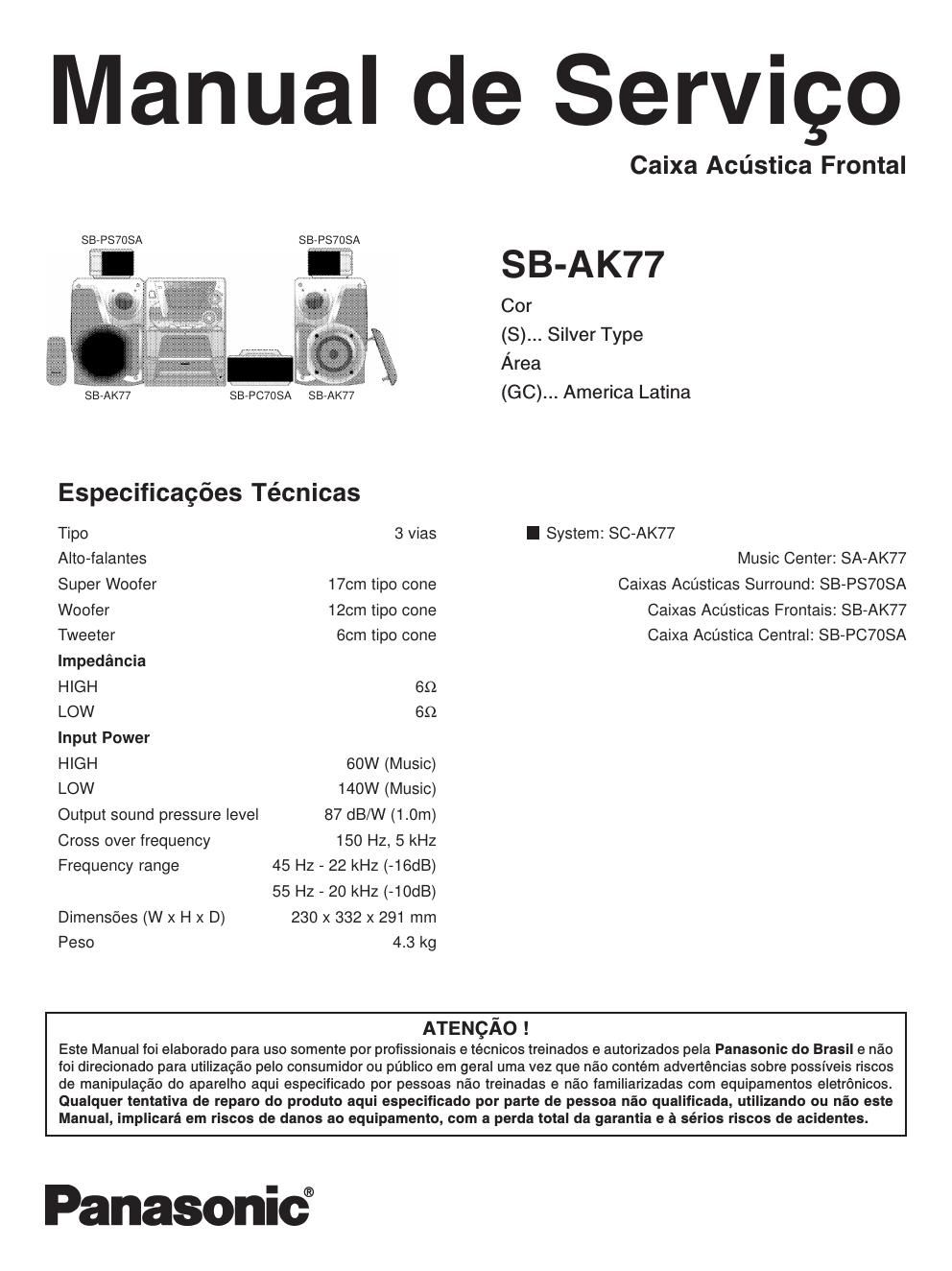

Extracted text from panasonic sb ak 77 service manual (Ocr-read)
Page 1
- 2 -
1. Diagrama de conexões
2. Vista explodida
CINZA
PRETO
VERMELHO
PRETO
14
12
6
6
12
8
162154 SP213 13
10 10 SP3
11
11
3SP17
1-4
1-31-21-1 9 1
Page 2
- 3 -
GABINETE E CHASSI
1 BKM0152 GABINETE DE MADEIRA
1-1 RGQ0200-K PRENSA CABO
1-2 RJH9210 TERMINAL
1-3 RKA0072-KJ PÉ DE BORRACHA
1-4 XTB4+10CFZ PARAFUSO DO TERMINAL
2 RYQ0342A-S CONJUNTO PAINEL FRONTAL DIREITO
2 RYQ0342-S CONJUNTO PAINEL FRONTAL ESQUERDO
3 RMR2B1348 ANEL DO WOOFER
4 RMR2B1347 CUBA PLÁSTICA
6 RMG0520-K BUCHA DE BORRACHA
7 BHG0063 VEDAÇÃO
8 RYB0253A CONJUNTO TELAR DIREITO
8 RYB0253 CONJUNTO TELAR ESQUERDO
9 BQA0498A ETIQUETA MODELO
10 XTBP4+14RFZ PARAFUSO DA CUBA PLÁSTICA
11 XTBP4+20RFQ PARAFUSO DO SUPER WOOFER)
12 RHD40017-S PARAFUSO DO PAINEL FRONTAL
13 XTVP4+8C PARAFUSO DO TWEETER
14 BHG0085 VEDAÇÃO
15 BHG0075 VEDAÇÃO DA CUBA PLÁSTICA
16 RKA0072-KJ PÉ DE BORRACHA
PEÇAS ELÉTRICAS
C1 ECEA1HAY2R2 2.2UF 50V
ALTO-FALANTES
SP1 RAS16PL05-V ALTO-FALANTE SUPER WOOFER
SP2 EAST12P31B6 ALTO-FALANTE WOOFER CONE 12CM
SP3 EAST6PH08A6 ALTO-FALANTE TWEETER CONE 6CM
3. Lista de Peças
Ref. Código Descrição
