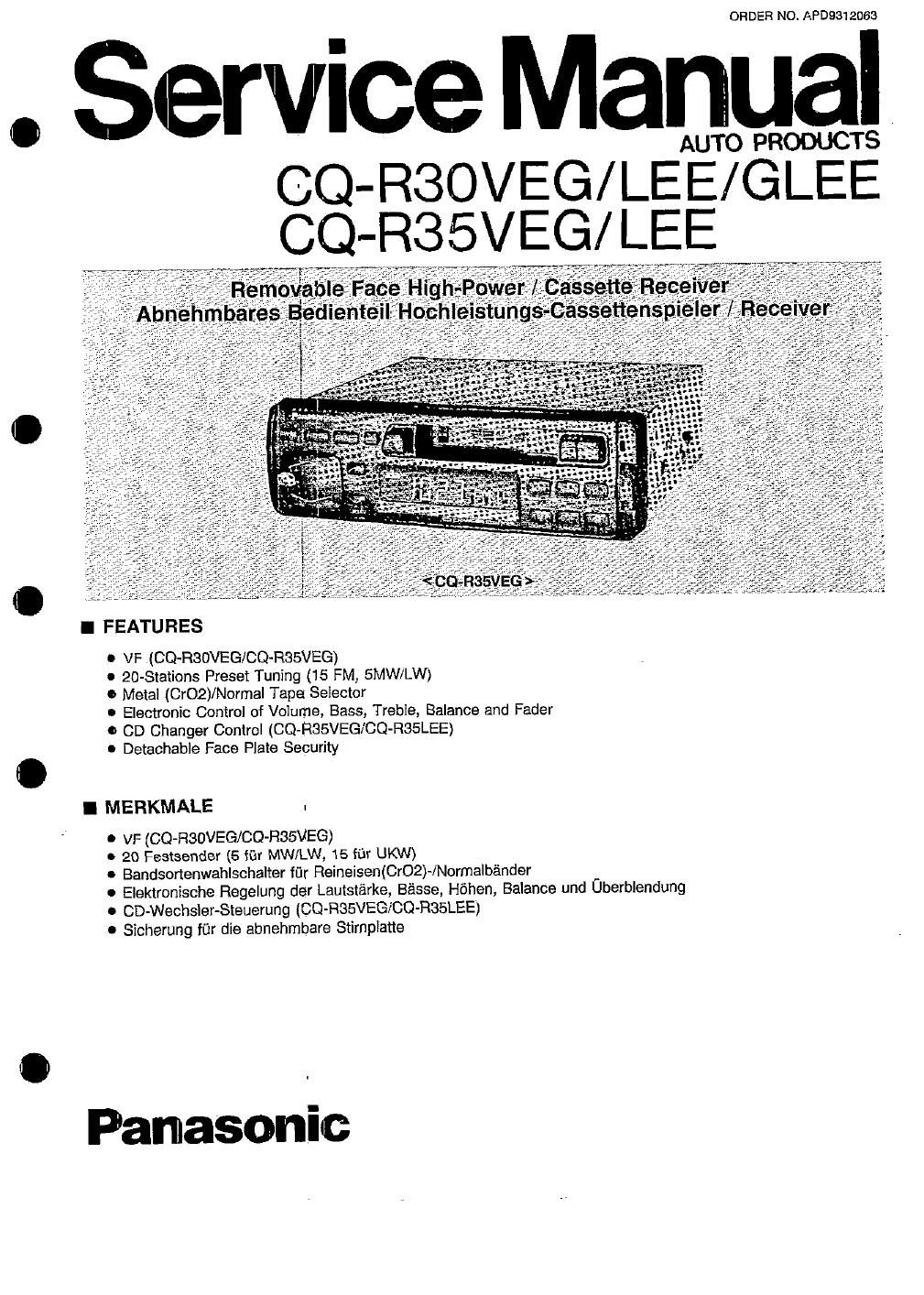

CQ-R3DVEG/LEE/GLEE
CQ-R35VEGILEE

CONTENTS
Page
FUSE ................................... 1
MAINTENANCE 1
DIMENSIONS ............................. 1
SPECIFICATIONS 2
< OPERATING INSTRUCTIONS»
Power and Sound Control .................. 4
Radio Basics ......................... 5~7
Cassette Tape Play Basics ................. 8
CD Changer Basics ................... 9, 10
Anti-Theft System .................... 10, 11
Installation ......................... 11 ~13
Electrical Connection ................. 13, 14
Speaker Connections ................... 14
BLOCK DIAGRAM ....................... . 26
SCHEMATIC I WIRING DIAGRAM (TAPE) ...... 27
SCHEMATIC DIAGRAM (DISPLAY, RDS) ....... 28
SCHEMATIC DIAGRAM (MAIN) .............. 29
WIRING DIAGRAM (DISPLAY, RDS) .......... 31
WIRING DIAGRAM (MAIN) .................. 30
OPERATION OF LSl ...................... 32
ALIGNMENT INSTRUCTIONS 33
HEAD REPLACEMENT ........ 33
PACKAGE AND IC BLOCK DIAGRAM ..... 35, 36
REPLACEMENT PARTS LIST ......... 37~50, 53
EXPLODED VIEW (UNIT) ................... 51
EXPLODED VIEW (DECK) .................. 52

FUSE

Be sure to use a fuse of the specified rating (1A,
10A) when replacing a blown fuse. Fuses with
higher capacity ratings, use of any substitute, or
connection without a fuse may result in a fire
hazard or damage to the unit.

MAINTENANCE
To clean the exterior of this unit, use a soft cloth
to wipe the surface. Do not use benzine, thinner,
or any other type of solvents.

INHALTSVERZEICHNIS
Stite

SICHERUNG ............................. 1
PFLEGE ................................. 1
ABMESSUNGEN .......................... 1
TECHNISCHE DATEN ...................... 2
< BEDIENUNG SANLEITUNG >

Stromversorgung und Klangregler .......... 15

Rundfunkempfang ................... 16~18

Cassettenwiedergabe .................... 19

Grundlagen ffir die Bedienung

des CD-Wechslers .................. 20, 21

Diebstahischutz ..................... 21, 22

Einbau ............................ 22 ~24

Elektrischer AnschluB ................. 24, 25

AnscthB der Lautsprecher ................ 25
BLOCK DIAGRAM ........................ 26
SCHALTBILT 1' VERDHATUNG (TAPE) ....... 27
SCHALTBILT (DISPLAY, RDS) .............. 28
SCHALTBILT (MAIN) ..................... 29
VERDHATUNG (DISPLAY, RDS) ......... 31
VERDHATUNG (MAIN) ................ 30
BEDIENUNG DES LSI ..................... 32
ABGLEICH-ANLEITUNG ................... 34
AUSWECHSELN DES KOPFES .............. 34
PACKEN UND IC BLOCK DIAGRAM ....... 35,36
ERSATZTEILLiSTE ................. 37~ 50, 53
AUFGELOTE DARSTELLUNGS
(GANZES GERAT) ........................ 51
AUFGELOTE DARSTELLUNGS
(TONBAND GERAT) ...................... 52

SICHERUNG

AIs Ersatz fur eine durchgebrannte Sicherung
unbedingt eine Sicherung mit dem
vorgeschriebenen Nennwert (1A, 10A) verwenden.
Durch den Gebrauch von Sicherungen mit
hoheren Nennwerten, von Sicherungsersatzteilen
oder durch den AnschluB ohne Gebrauch einer
Sicherung kann ein Brand oder Gerateschaden
verursacht werden.

PFLEGE
Zur Reinigung das aussere des Gerates mit einem
weichen Tuch abwischen. Auf keinen Fall Benzin,
Verdfinner oder irgendein anderes Losemittel
verwenden.

DIMENSIONS / ABMESSUNGEN
