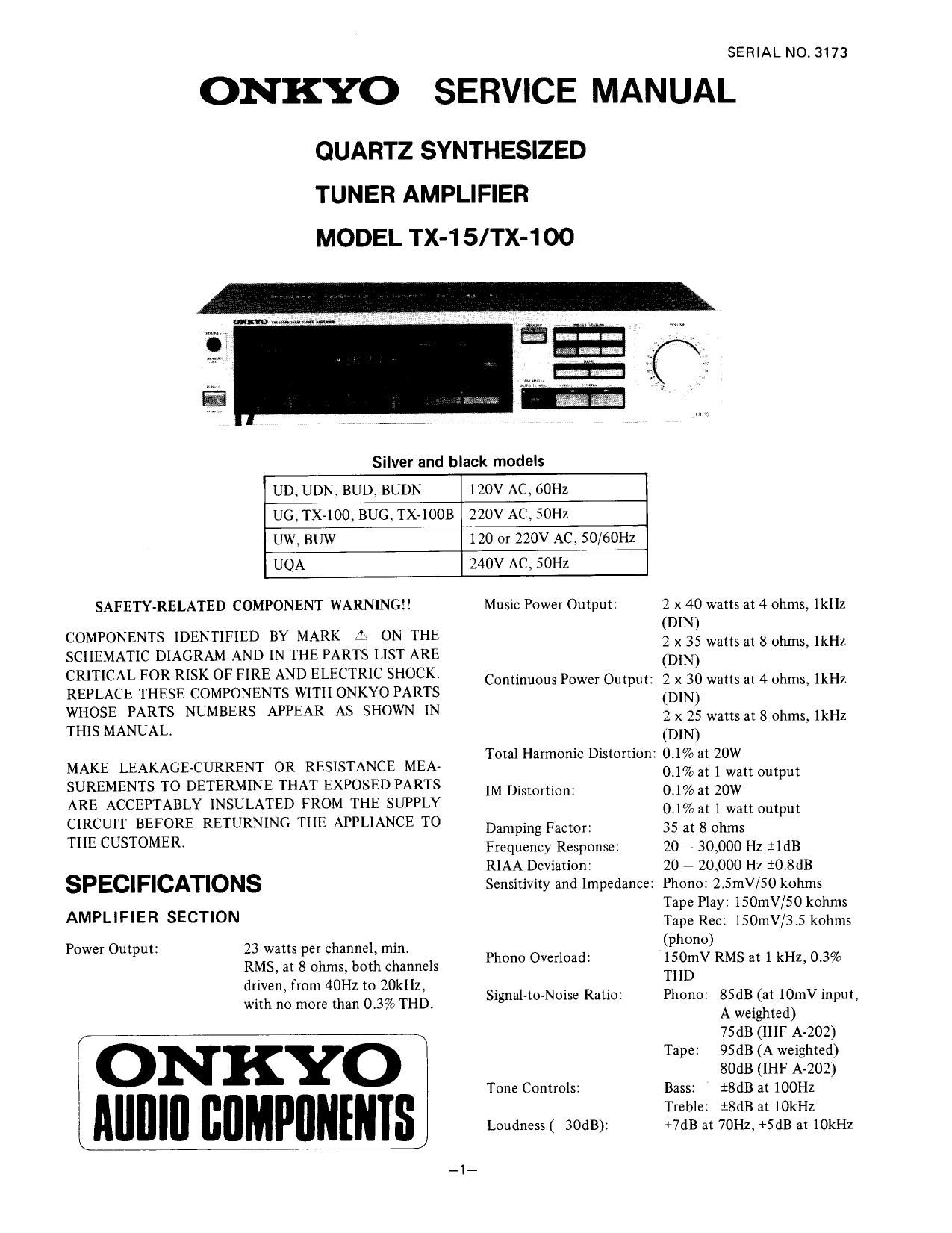

SERIAL NO. 3173
ONKYO SERVICE MANUAL
QUARTZ SYNTHESIZED
TUNER AMPLIFIER
MODEL TX-1 5/TX-1OO
Silver and black models
UD, UDN, BUD, BUDN
120V AC, 6OHZ
UG. TX-IOO, BUG, TX-IOOB
220V AC, SOHZ
UW, BUW
120 or 220V AC, 50/60Hz
UQA
240V AC. SOHZ
SAFETY~RELATED COMPONENT WARNINGII
COMPONENTS IDENTIFIED BY MARK is ON THE
SCHEMATIC DIAGRAM AND IN THE PARTS LIST ARE
CRITICAL FOR RISK OF FIRE AND ELECTRIC SHOCK:
REPLACE THESE COMPONENTS WITH ONKYO PARTS
WHOSE PARTS NUMBERS APPEAR AS SHOWN IN
THIS MANUAL
MAKE LEAKAGE-CURRENT 0R RESISTANCE MEA-
SUREMENTS TO DETERMINE THAT EXPOSED PARTS
ARE ACCEPTABLY INSULATED FROM THE SUPPLY
CIRCUIT BEFORE RETURNING THE APPLIANCE TO
THE CUSTOMER.
SPECIFICATIONS
AMPLIFIER SECTION
Power Output: 23 watts per channel, min.
RMS, at 8 ohms, both channels
driven. from 40Hz to 20kHZ,
with no more than 0.3% THD:
i ONKYO
i Alllllfl BBMPIINENIS
Music Power Output:
Continuous Power Output:
Total Harmonic Distortion:
IM Distortion:
Damping Factor:
Frequency Response:
RIAA Deviation:
Sensitivity and Impedance:
Phono Overload:
Signal-to~Noise Ratio:
Tone Controls:
Loudness (73MB):
_1_
2 x 40 watts at 4 ohms, lkHz
(DIN)
2 x 35 watts at 8 quns. [kHz
(DIN)
2 x 30 watts at 4 ohms, 1kHz
(DIN)
2 x 25 watts at 8 ohms. IkHz
(DlN)
0.1% at 20W
0.1% at 1 watt output
01% at 20W
0.1% at 1 watt output
35 at 8 ohms
20 7- 30,000 Hz ildB
2O 7 20000 Hz 10.8dB
Phono: 2.5mV/50 kohms
Tape Play: ISOmV/SO kohms
Tape Rec: 150mV/3.5 kohms
(phono)
150mV RMS at 1 kHz, 0.3%
THD
Phono: 85dB (at IOmV input,
A weighted)
75dB (IHF A-202)
Tape: 95 £13 (A weighted)
80dB (II-IF A-202)
Bass: i8dB at IOOHZ
Treble: t8dB at IOkHz
+7dB at 70Hz, +5 dB at IOkHz
