TA-201
Ref. No. 33913

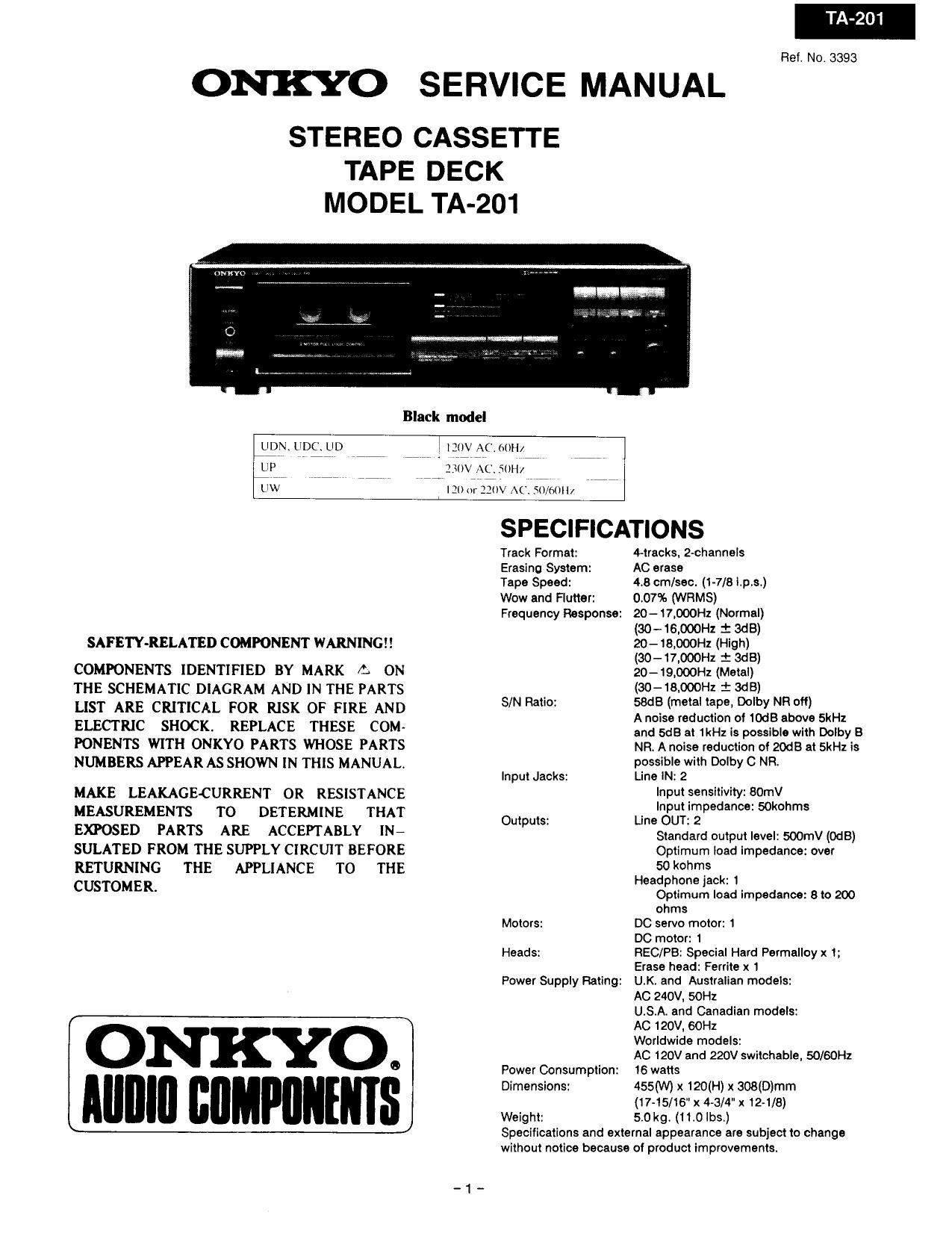

ONKYO SERVICE MANUAL
STEREO CASSETTE
TAPE DECK
MODEL TA-201
Black model
UDN. UDC. UD I lzllV AC6UH/
LP 23W AC. 5(le
lM' mm 21er AC. 50/60,
SAFETY-RELATED COMPONENT WARNING
COMPONENTS IDENTIFIED BY MARK A ON
THE SCHEMATIC DIAGRAM AND IN THE PARTS
LIST ARE CRITICAL FOR RISK OF FIRE AND
ELECTRIC SHOCK. REPLACE THESE COM-
PONENTS WITH ONKYO PARTS WHOSE PARTS
NUMBERS APPEARAS SHOWN IN THIS MANUAL.
MAKE LEAKAGE-CURRENT 0R RESISTANCE
MEASUREMENTS TO DETERMINE THAT
EXPOSED PARTS ARE ACCEPTABLY IN-
SULATED FROM THE SUPPLY CIRCUIT BEFORE
RETURNING THE APPLIANCE TO THE
CUSTOMER.
ONKYO.
IIIIIIII IIIIMPIIIIIIIIS
SPECIFICATIONS
Track Format:
Erasing System:
Tape Speed:
Wow and Flutter:
Frequency Response:
S/N Ratio:
Input Jacks:
Outputs:
Motors:
Heads:
Power Supply Rating;
Power Consumption:
Dimensions:
Weight:
Mracks. 2-channels
AC erase
4.8 cm/seo, (1-7/8 l.p.s.)
0.07% (WRMS)
20-17,000Hz (Normal)
(30-169mm : adB)
20-18,000Hz (High)
(30-17,!300Hz i SdB)
20-19,000Hz (Metal)
(30-1390on t 3dB)
58dB (metal tape, Dolby NR 0")
A noise reduction oi 10dB above 5kHz
and sdB at 1kHz I: possible with Dolby 8
NR: Anoise reduction of 20dB at SkHz is
possible with Dolby C NR.
Line IN: 2
Input sensitivity: 80mv
Input impedance: sokohms
Line OUT: 2
Standard output level: 500mV (OdB)
Optimum load Impedance: over
50 kohms
Headphone jack: 1
Optimum load impedance: 8 to 200
ohms
DC servo motor: 1
DC motor: 1
REC/PB: Special Hard Permalloy x 1;
Erase head: Ferrite x 1
U.K, and Australian models:
AC 240V, 50Hz
USA and Canadian models:
AC 120V, 60Hz
Worldwide models:
AC 120V and 220V switchable, 50/60Hz
16 watts
455(W) x 120(H) x 308(D)mm
(17~15/16x 4.314% 124/8)
50kg. (11.01be.)
Specifications and external appearance are subject to change
without notice because of product improvements.
