Nakamichi CA 5E Service Manual

This is the 15 pages manual for Nakamichi CA 5E Service Manual.
Read or download the pdf for free. If you want to contribute, please mail your pdfs to info@audioservicemanuals.com.

Page: 1 / 15
left right
Nakamichi CA 5E Service Manual

Extracted text from Nakamichi CA 5E Service Manual (Ocr-read)


Page 1

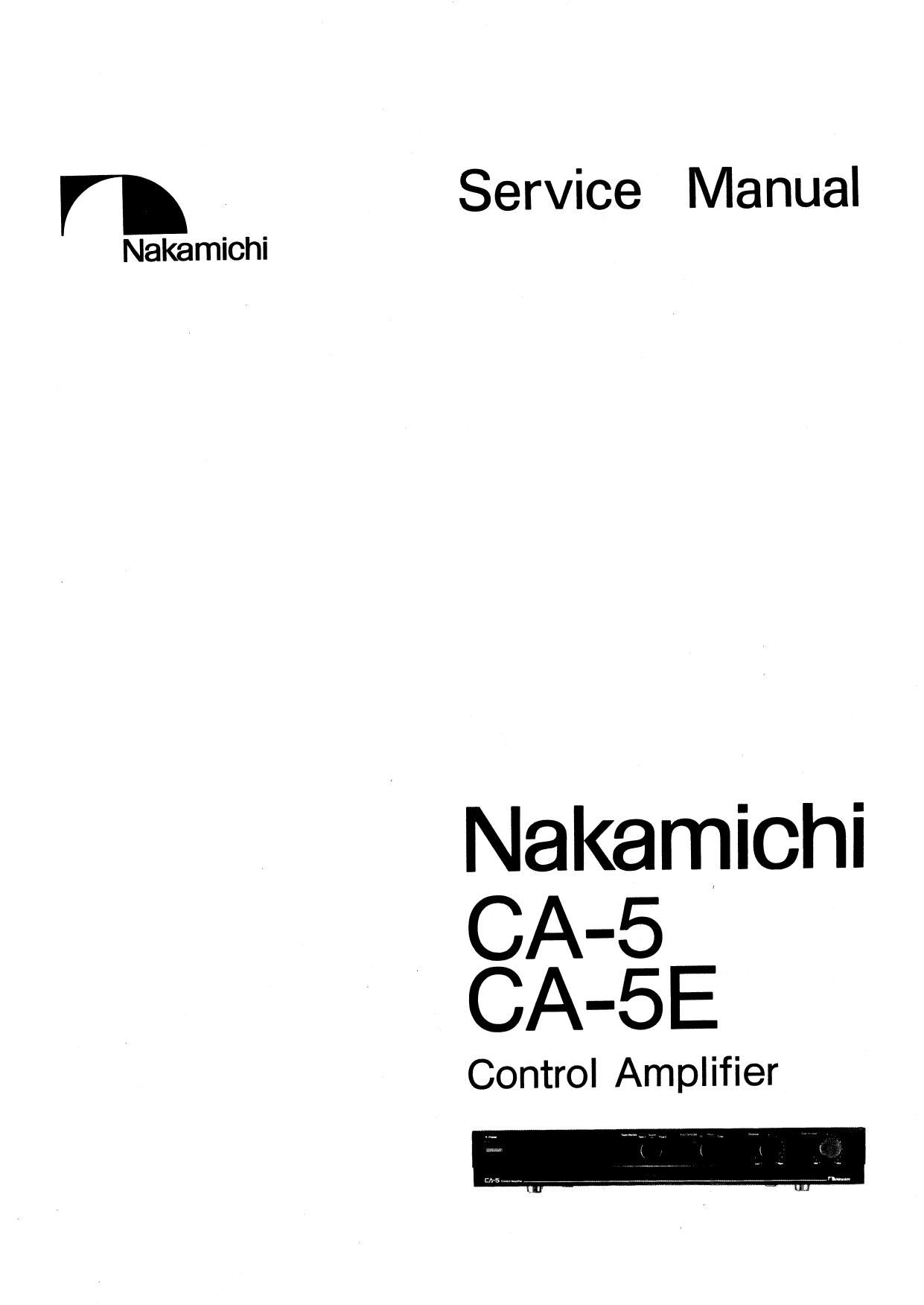

Nakamichi

Service Manual

Nakamichi
CA-5
CA-5E

Control Amplifier

Page 2

CONTENTS

SEN!"

994w


'General............................ ........... 1
Parts Location for Electrical Adjustment ............. . ..... 1
Electrical Adjustment . . . . . . . . . . ........ . 2
3. 1. DC Balance Adjustment for MC Amp. 2
Mechanism Assy and Parts List . ........... . . 2
4. 1. Synthesis . . . . . ....... 2
4. 2. Front Panel Assy (A01) 8
4. 3. Chassis Assy (A02) ...... . . 3
4. 4. Rear Panel Assy (BOl) ....... . 4
Mounting Diagrams and Parts List ......... 5
5. 1. Pin JackAP.C.B. Assy . . . . . 5
5. 2. Pin Jack B P.C.B. Assy . , . 5
5. 3. Pin Jack C P.C.B. Assy . . . . 5
5. 4. Power LED P.C.B. Ass'y . . 5
5. 5. Power Switch P.C.B. Assy . . . 6
5. 6. Load Switch P.C.B. Assy . . . . . ........... 6
5. 7. Switch Volume P.C.B. Assy . . . ........... 6
5. 8. Main P.C.B. Assy . ...... . 8
Schematic Diagram ............. . 9
Wiring Diagram 11
BlockDiagram... . .. . . .. .. .. 13
Specifications ..... . . . . . . . . . 14
GENERAL

141. Voltage Selector
Voltage selector is installed on the rear panel for other version of the Nakamichi CA-f).
This voltage selector can select either 120 V or 220 - 241) v at customers disposal.

1.2. Packing Materials. Owners Manual and Power Cord

2.

Put No. Description Q '

0F03867A Carton CA-5

OFOSBGBB Caxton (IA-5E

0F03863A Packing L

0F03364A Packing R

0F03684A Polyethylene Sheet

0D04534A Owners Manual English

0D04533A Owners Manual English/German/French
0390136A Power Cord CA-S (U.S.A.. Canuda 5: Others)
0390139A Power Cord CA-5 (Australia)
0390138A Power Cord CA-5E (220V Class 2)
0390140A Power Cord CA-5E (UK)

0F03881A Power Cord Band

HHHHHHHHHHHH g
'4

PARTS LOCATION FOR ELECTRICAL ADJUSTMENT

VW©

DC anlance vmm©

Main ROB.

Fig. 2
