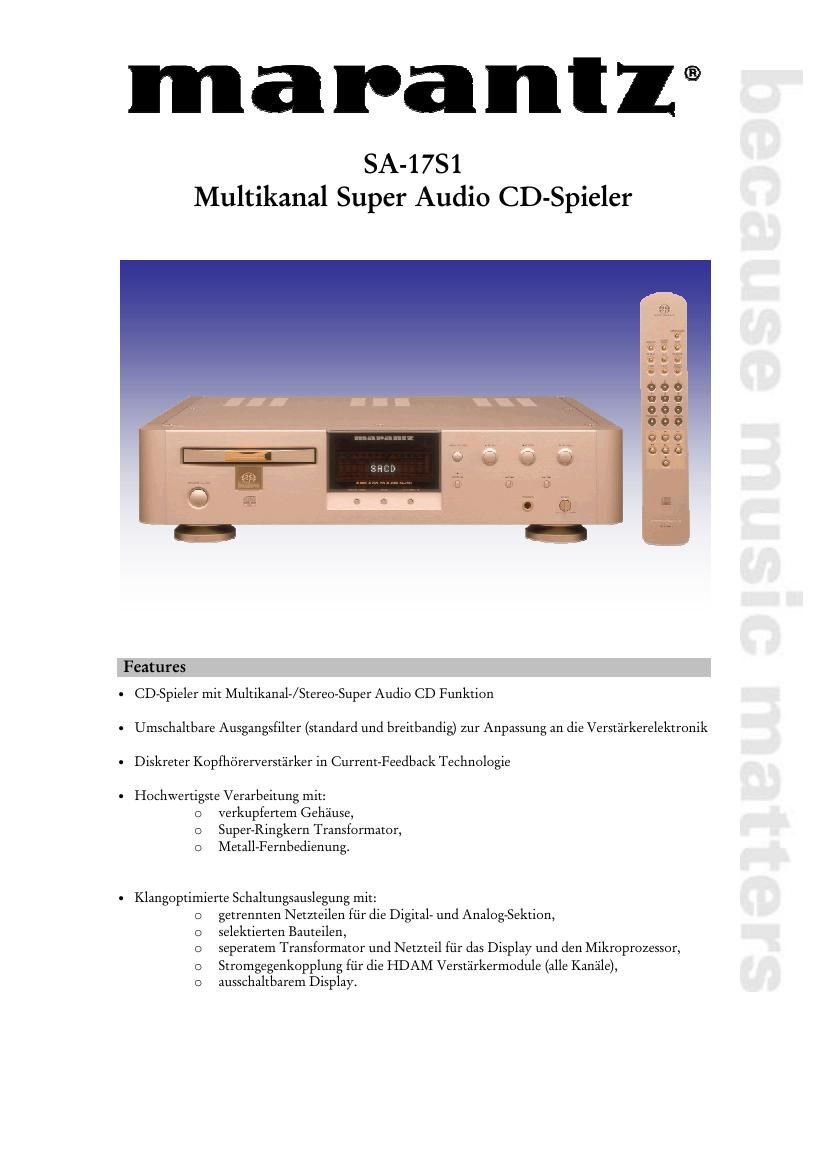

Schaltungsdetails
Der SA-17S1 wurde speziell für Musikliebhaber entwickelt, die sowohl her-
kömmliche Audio-CDs in bester Qualität genießen möchten als auch hoch-
auflösende Super Audio CDs. Dies gilt in gleichem Maße für die Wiedergabe
von stereophonem Musikmaterial wie auch für Mehrkanal-Aufnahmen auf
Super Audio CDs.
Um die ganze Klangqualtität aus den Tonträgern erklingen zu lassen wurden
alle Kanäle absolut identisch aufgebaut. Nur ein solcher Aufbau garantiert eine
optimale Kanaltrennung und eine identische tonale Balance der einzelnen Ka-
näle. Die Analogfilter Sektionen und die Ausgangsverstärker des SA-17S1
wurden diskret aufgebaut. Als Ausgangsverstärker werden abgeschirmte
HDAMModule in einer speziellen Stromgegenkopplungsschaltung (Current Feedback HDAM)verwendet. Dies garantiert gleichzeitig eine hohe Dynamik gepaart mit einem
sehr guten Impulsverhalten.
Um den beiden Formaten Audio CD als auch Super Audio CD in gleicher Weise
gerecht werden zu können, wurde zur Verarbeitung der Audiodaten der hoch-
klassige D/A-Wandler CS4797 von Crystal ausgewählt. Dieser Baustein ist in der
Lage sowohl die Umwandlung der Musikdaten einer CD vorzunehmen als auch
die DSD Daten der Super Audio CD zu verarbeiten. Damit die Umwandlung für
alle 6 Kanäle identisch erfolgt, kommen 3 Stereo Wandler dieses Typs zum Einsatz.
Eine weitere Besonderheit des SA-17S1 ist der Zero-Impedance Matching Joint Aufbau an der Geräte-rückseite. Mit einem verkupferten Metallstieg werden alle Ausgangsbuchsen verbunden und auf das gleiche
Massepotential gelegt. Diese Maßnahme verbessert die Ansteuerung nachfolgender Verstärker und verhin-
dert gleichzeitig störende Masseschleifen.
Das Netzteil des SA-17S1 ist in drei separate Sektionen aufgeteilt um störende
Einflüsse auf die sehr empfindlichen Audio Verstärkerstufen zu verhindern.
Dies geschieht durch den Einsatz zweier Transformatoren. Einen für die
Spannungsversorgung von Mikroprozessor und Display und einen weiteren
gekapselten Super-Ring Transformer für die Spannungsversorgung derAudio-Schaltungen. Zur besseren Abschirmung ist das Gehäuse des Super-
Ring Transformators zusätzlich mit einer Verkupferung versehen worden.
Im SA-17S1 befinden sich eine Vielzahl von selektierten Bauteilen, die die
ganze Bandbreite und Erfahrung von Marantz in der Entwicklung hochwertiger Hi-Fi Produkte
wiederspiegeln. Der Super-Ring Transformator, die für Marantz gefertigten ELNA Netzteil-Konden-satoren und die Verwendung von besonders störungsarmen Schottky Dioden sind nur einige Beispielehierfür. Alle Spannungsstabilisatoren werden zur besseren Abschirmung und um mechanische
Vibrationen zu minimieren mit verkupferten Kappen versehen.Super-Ring Transformer CS4397 Zero-Impedance Matching Joint Current Feedback HDAM
Page 2
Eine weitere Besonderheit des SA-17S1 ist der Ausgangsverstärker für den Kopfhörer. Auch dieser
wurde in diskreter Schaltungstechnik aufgebaut, um eine möglichst dynamische und detailreiche
Musikreproduktion zu gewährleisten. Eine Lautstärkeeinstellung ist selbstverständlich ebenfalls
am Gerät möglich.Ausstattungsdetails
Phantom Center Mode
Nicht immer ist es möglich einen Center Lautsprecher zu installieren. Für diese Fälle können die
Signalanteile des Center-Kanals auf die beiden Front-Kanäle durch die Aktivierung des Phantom
Center Mode verteilt werden. Dies geschieht beim SA-17S1 durch eine von Marantz entwickelte
Analogschaltung. Negative Auswirkungen auf die Klangqualität durch den Einsatz von DSPs ist
somit grundsätzlich ausgeschlossen.
Auswahl des Ausgangs-Filters
Beim SA-17S1 wurden 2 Ausgangsfilter implementiert. Mit der Standard Version werden
Ausgangssignale bis zu 40kHz ohne Abschwächung übertragen. Dies erlaubt den ungetrübten
Musikgenuss auch mit Verstärkern älterer Bauart. Für Verstärker mit Leistungsbandbreiten von 100
kHz und mehr ist die Custom Einstellung vorgesehen. Hierbei wird auch das Potential von DSD
Aufnahmen mit ihren hohen Bandbreiten voll ausgeschöpft.Kopfhörer-Verstärker ModulELNA Netzteil-KondensatorenSpannungsstabilisatoren mit verkupferter AbschirmungPhantom Center ModulSelektierte Bauteile
