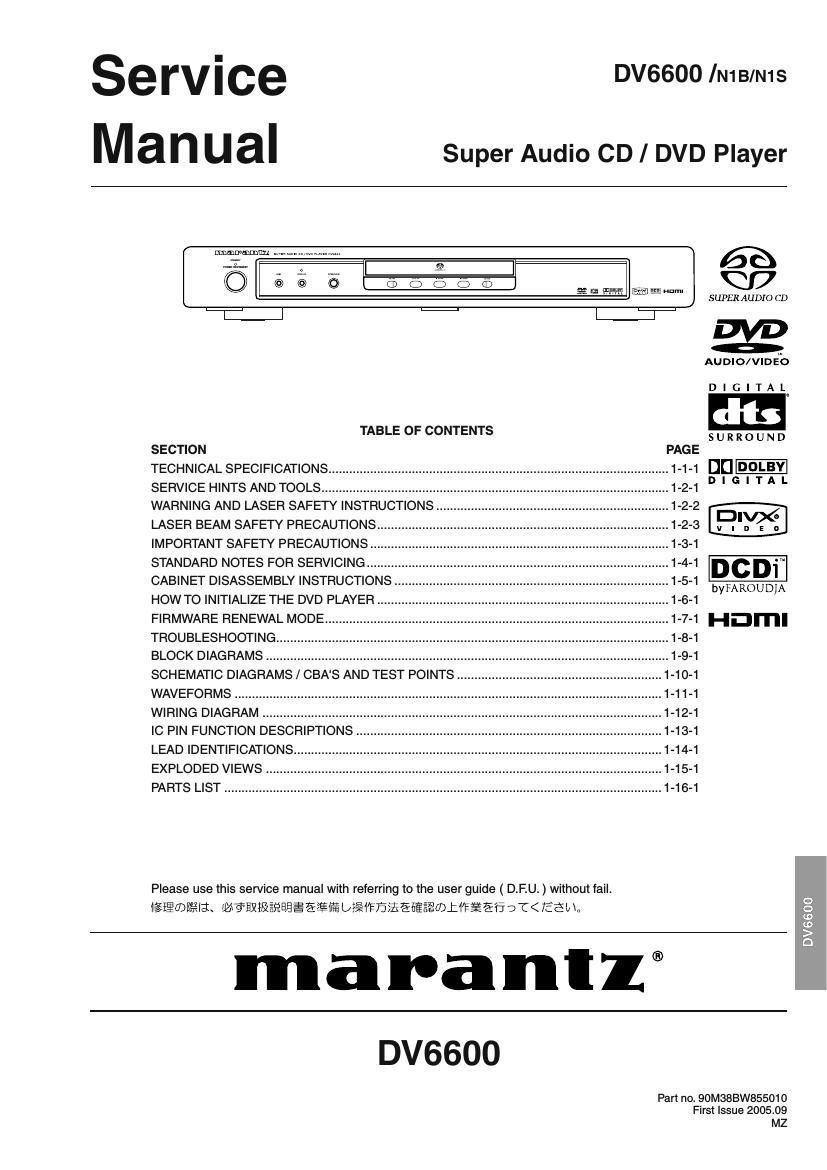

Marantz DV 6600 Service Manual

This is the 60 pages manual for Marantz DV 6600 Service Manual.
Read or download the pdf for free. If you want to contribute, please mail your pdfs to info@audioservicemanuals.com.

Page: 1 / 60
left right
Marantz DV 6600 Service Manual

Extracted text from Marantz DV 6600 Service Manual (Ocr-read)


Page 1

MARANTZ DESIGN AND SERVICE Using superior design and selected high grade components, MARANTZ company has created the ultimate in stereo sound. Only original MARANTZ parts can insure that your MARANTZ product will continue to perform to the specifi cations for which it is famous. Parts for your MARANTZ equipment are generally available to our National Marantz Subsidiary or Agent. ORDERING PARTS : Parts can be ordered either by mail or by Fax.. In both cases, the correct part number has to be specifi ed. The following information must be supplied to eliminate delays in processing your order : 1. Complete address 2. Complete part numbers and quantities required 3. Description of parts 4. Model number for which part is required 5. Way of shipment 6. Signature : any order form or Fax. must be signed, otherwise such part order will be considered as null and void. SHOCK, FIRE HAZARD SERVICE TEST : CAUTION : After servicing this appliance and prior to returning to customer, measure the resistance between either primary AC cord connector pins ( with unit NOT connected to AC mains and its Power switch ON ), and the face or Front Panel of product and controls and chassis bottom. Any resistance measurement less than 1 Megohms should cause unit to be repaired or corrected before AC power is applied, and verifi ed before it is return to the user/customer. Ref. UL Standard No. 1492. In case of diffi culties, do not hesitate to contact the Technical Department at above mentioned address. 050616MZ USA MARANTZ AMERICA, INC 1100 MAPLEWOOD DRIVE ITASCA, IL. 60143 USA PHONE : 630 - 741 - 0300 FAX : 630 - 741 - 0301 JAPAN Technical 35- 1, 7- CHOME, SAGAMIONO SAGAMIHARA - SHI, KANAGAWA JAPAN 228-8505 PHONE : +81 42 748 1013 FAX : +81 42 741 9190 EUROPE / TRADING MARANTZ EUROPE B.V. P. O. BOX 8744, BUILDING SILVERPOINT BEEMDSTRAAT 11, 5653 MA EINDHOVEN THE NETHERLANDS PHONE : +31 - 40 - 2507844 FAX : +31 - 40 - 2507860 AUSTRALIAQualiFi Pty Ltd, 24 LIONEL ROAD, MT. WAVERLEY VIC 3149 AUSTRALIA PHONE : +61 - (0)3 - 9543 - 1522 FAX : +61 - (0)3 - 9543 - 3677 NEW ZEALANDWILDASH AUDIO SYSTEMS NZ 14 MALVERN ROAD MT ALBERT AUCKLAND NEW ZEALAND PHONE : +64 - 9 - 8451958 FAX : +64 - 9 - 8463554 THAILAND MRZ STANDARD CO., LTD 746 - 754 MAHACHAI ROAD., WANGBURAPAPIROM, PHRANAKORN, BANGKOK, 10200 THAILAND PHONE : +66 - 2 - 222 9181 FAX : +66 - 2 - 224 6795 TAIWAN PAI- YUING CO., LTD. 6 TH FL NO, 148 SUNG KIANG ROAD, TAIPEI, 10429, TAIWAN R.O.C. PHONE : +886 - 2 - 25221304 FAX : +886 - 2 - 25630415 MALAYSIA WO KEE HONG ELECTRONICS SDN. BHD. 2ND FLOOR BANGUNAN INFINITE CENTRE LOT 1, JALAN 13/6, 46200 PETALING JAYA SELANGOR DARUL EHSAN, MALAYSIA PHONE : +60 - 3 - 7954 8088 FAX : +60 - 3 - 7954 7088 KOREA MARANTZ KOREA CO., LTD. ROOM 604, ELECTRO OFFICE, 16-58, HANGGANG-RO 3GA, YONGSAN-KU, SEOUL, 140-013, KOREA PHONE : +82 - 2 - 323 - 2155 FAX : +82 - 2 - 323 - 2154 SINGAPORE WO KEE HONG DISTRIBUTION PTE LTD No.1 JALAN KILANG TIMOR #08-03 PACIFIC TECH CENTRE SINGAPORE 159303 PHONE : +65 6376 0338 FAX : +65 6376 0166 CANADA MARANTZ CANADA INC. 5-505 APPLE CREEK BLVD. MARKHAM, ONTARIO L3R 5B1 CANADA PHONE : 905 - 415 - 9292 FAX : 905 - 475 - 4159 D&M Holdings Inc.

Page 2

1-1-1 TECHNICAL SPECIFICATIONS - 35- EN SIGNAL SYSTEM PAL colour APPLICABLE DISCS (1) DVD-Video/DVD-Audio Discs 1-layer 12cm single-sided discs, 2-layer 12cm single-sided discs, 2-layer 12cm double-sided discs (1 layer per side) 1-layer 8cm single-sided discs, 2-layer 8cm single-sided discs, 2-layer 8cm double-sided discs (1 layer per side) (2) Super Audio CD (3) DVD-R/DVD-RW (4) Compact discs (Audio CD, Video CD) 12cm discs, 8cm discs (5) CD-R/CD-RW S-VIDEO OUTPUT Y output level: 1Vp-p (75Ω/ohms) C output level: 0.3Vp-p Output connectors: S connectors, 1 set VIDEO OUTPUT Output level: 1Vp-p (75Ω/ohms) Output connector: Pin jacks, 1 set COMPONENT OUTPUT Y output level: 1Vp-p (75Ω/ohms) C B/PBoutput level: 0.7Vp-p (75Ω/ohms) C R/PRoutput level: 0.7Vp-p (75Ω/ohms) Output connector: Pin jacks, 1 set HDMI OUTPUT HDMI terminal, 1 set AUDIO/VIDEO 21-pin scart jack AUDIO OUTPUT Output level: 2Vrms 2 channel (L, R) output connector: Pin jack, 1 set Multi channel (FL, FR, C, SL, SR, SW) output connector : Pin jack, 1 set. AUDIO OUTPUT PROPERTIES (1) Frequency response 1 DVDs (linear PCM) : 4Hz to 22kHz (48kHz sampling) : 4Hz to 44kHz (96kHz sampling) : 4Hz to 88kHz (192kHz sampling) 2 CDs : 4Hz to 20kHz 3 Super Audio CD : 4Hz to 100kHz (2) S/N ratio : 115dB (3) Total harmonic distortion : 1kHz CD: 0.0045% (4) Dynamic range : DVD: 100dB CD: 98dB DIGITAL AUDIO OUTPUT Optical digital output: Optical jack, 1 set Coaxial digital output: Pin jack, 1 set POWER SUPPLY AC 200-240V, 50Hz POWER CONSUMPTION 15 W MAXIMUM EXTERNAL DIMENSIONS 440 (width) x 65 (height) x 313 (depth) mm MASS 2.5 kg (5.5 lbs) REMOTE CONTROL UNIT RC6600DV Infrared pulse type Supply: DC 3V, 2 R6P/AA batteries SPECIFICATIONS PIN CONNECTION (A/V EURO CONNECTOR) Contacts, signal levels and impedancesContact 1 Audio Output (Right): 2.0Vrms/01kΩ Contact 3 Audio Output (Left): 2.0Vrms/01kΩ Contact 4 Audio, Ground Contact 5 RGB, Ground (Blue) Contact 7 RGB Output (Blue): 0.7Vp-p/75Ω Contact 8 Function Select Switching Control L : 0.0~2.0V DC Power Off M: 4.5~7.0V DC Wide-Screen Mode (16:9) H: 9.5~12.0V DC Normal Mode (4:3) Contact 9 RGB, Ground (Green) Contact 11 RGB Output (Green): 0.7Vp-p/75Ω Contact 13 RGB, Ground (Red) Contact 14 RGB Switching Control, Ground Contact 15 RGB Output (Red): 0.7Vp-p/75Ω Contact 16 RGB Switching Control H: 3.3V DC RGB Mode Contact 17 Video Output Signal, Ground Contact 18 Video Input Signal, Ground Contact 19 Video Output (CVBS): 1.0Vp-p/75Ω Contact 21 Common Ground (shielding) 1 3 5 7 92 4 6 8 10 12 14 16 18 20 11 13 15 17 19 21 440 53.5 65 11.5 3 313 303 7 (mm)

Page 27

1-9-2E61M7BLD Digital Signal Process Block Diagram C16D18A17B15E14F12 DVD-LD 8CD-LD 10 PD-MONI 7 FS(+) 2FS(-) 3TS(+) 1TS(-) 4CN201 CN201 CN201IC201 (SW) IC501(SDRAM) IC101(MICRO CONTROLLER) FS FS(+) CLK33M/36M CD/DVD FSEL CLK33M FS(-) TS(+) TS(-) TS DETECTOR CD/DVD 19 Q251,Q252 CD DVD AMPQ253,Q254 AMP 4 13 6 GND(DVD-PD) 6 GND(CD-PD) 5 GND(LD) 9 RF SIGNAL PROCESS CIRCUIT DVD/CD FORMATTER AUDIO I/F VIDEO I/F NTSC/PAL ENCODER DMA BCU INST. ROM 32BIT CPU D ATA RAM INTERRUPT CONTROLLER WATCH DOG TIMER CPU I/F TIMER DECODER I/F CPU I/F READ MEMORY D ATA RAM DSP DECODER I/O PROCESSOR INST. ROM D ATA RAM INST. ROM SERIAL D/A GENERAL I/O INTERRUPT CONTROLLER TIMER WATCH DOG TIMER REMOTE CONTROL 32BIT CPU STREAM I/F EXTERNAL MEMORY I/F SDRAM ECC UMAC 117118116115133134131132129130 126124125123 86 DEBUG BCU INST RAM D ATA RAM D/A 156 157 Y(I) CVIDEO-Y(I) I2C-SDA I2C-SCL I2C-SDA I2C-SCLVIDEO-C YC(0-7) 173 SD0/SPDIF 172 SD1 171 SD2 170 SD3 169 SD4 168 SD5 167 SD6 SD0/SPDIF SD1SD2SD3SD4SD5SD6 166 SD7 194 XSHD 192 XSAK 193 SDCK XSHD XSAK SDCK 254 SACD-RESET 195 XSRQ 191 SDEF SACD-RESET XSRQ SDEF PSP-WCKSACD-READYSACD-DATA PSP-WCK SACD-READY SACD-DATA SACD-LATCH SACD-LATCH SACD SACD SDRAM DATA(0-15)SDRAM ADDRESS(0-11) SDRAM ADDRESS(0-11) 230 247~ 198 217~ 2 13 42 53~ ~ DATA(VIDEO/AUDIO) SIGNAL VIDEO SIGNALDATA(AUDIO) SIGNAL 22 26 29 35~ ~ SDRAM DATA(0-15) PICK-UP UNIT TO SYSTEM CONTROL/SERVO BLOCK DIAGRAM TO AUDIO BLOCK DIAGRAM 27MHz OSC 27MHz CLOCK X'TAL OSCCLK GENE. X101 DVD MAIN CBA UNIT TO VIDEO-2 BLOCK DIAGRAM TO VIDEO-1 BLOCK DIAGRAM TO SACD BLOCK DIAGRAM TO AUDIO BLOCK DIAGRAM FDQ (0-15) FADR (0-20) FLASH ROM 29 36 38 45~ ~ FDQ (0-15) FADR (0-20) ~ 1 10 16 25 48~ 163162 4 ICS03 10 14 7 PCM-SCLK 15 CLOCK-PULSE 3 190 TO SACD BLOCK DIAGRAM TO VIDEO-1 BLOCK DIAGRAM IC103(FLASH ROM) (CLOCK GENERATOR) SD7 6667 186CLK27M 176 183~ 15 81768094
