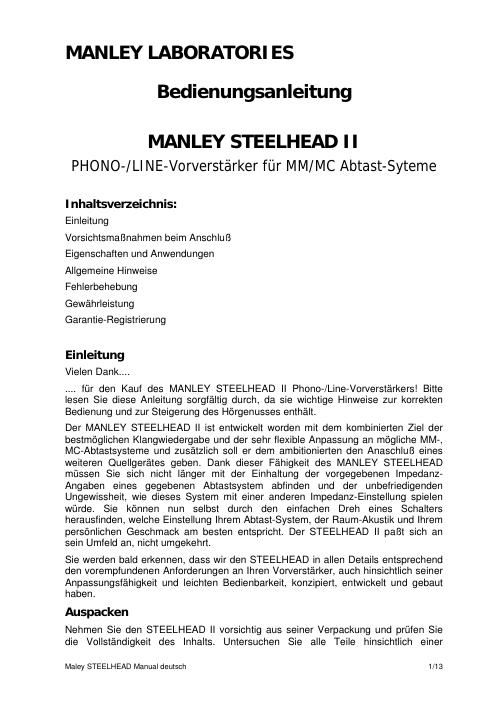

eventuellen Beschädigung während des Transports. Alle 6 Röhren sollten sich aufrecht stehend in ihrem Sockel befinden. Sollte das Gerät beschädigt sein, dann benachrichtigen Sie bitte sofort den Spedit eur und Ihren Händler bzw. den Importeur. Verpackungsinhalt (neben dem Gerät selbst): - 1 Netzteil mit Verbindungskabel - 1 Netzkabel (ICE3) 1,8 m lang - 1 Bedienungsanleitung Wir möchten Ihnen raten, die Verpackung für spätere Zwecke aufzubewahren, da diese exakt zum Gerät passt und de m Risiko einer möglichen Beschädigung während des Transports vorbeugt. Vorsichtsmaßnahmen beim Anschluß - Setzen Sie das Gerät nicht direkter Sonnen einstrahlung, Feuchtigkeit, Staub oder Spritzwasser aus. Solche extremen Einflü sse könnten die Leistung des Gerätes vorübergehend oder dauerhaft beeinträchtigen. - Stellen Sie das Gerät nicht in der Nähe gr oßer magnetischer Felder auf, wie sie von großen Video-Schirmen, starken St romleitungen oder Trafos ausgehen. Wir haben besondere Vorkehrungen getroffen, um die empfindlichen Bereiche im Innern des Gerätes abzuschirmen. Diese Maßnahmen können jedoch von besonders starken Quellen z unichte gemacht werden. Beachten Sie bitte, dass schon kleinste Störungen zusammen mit dem Signal mehr als hundert-, ja tausendfach verstärk t werden würden. - Stellen Sie das Gerät nicht in der Nähe vom Wärmequellen auf, wie starken Endverstärkern, Demagogen oder Heizgeräten. - Stellen Sie sicher, dass alle Schalter am Vorverstärker und am Netzteil auf "Aus" stehen, bevor Sie mit dem Anschluß beginnen. Bevor Sie den 16-Pin Stecker lösen oder einstecken, muss der Schalter am Netzteil unbedingt auf "Aus" stehen. Alle Anschlüsse nur im abgekühlten Zustand durchführen. - Durch Berühren des Gehäuses sollten Sie die statische Aufladung an Ihren Händen ableiten, bevor Sie die Anschlüsse herstellen oder ändern. Die Elektronik des Vorverstärkers ist vergleichs weise widerstandsfähig gegen statische Aufladungen; vollkommene Unempfindlichk eit würde aber Kompromisse in der Audiowiedergabe nach sich ziehen. - Achten Sie darauf, dass Sie nur die schwa chen Signale von Abtastsystemen an die Eingänge des Vorverstär kers anlegen. Dauerhafte Spannungen über 15 Volt können die empfindlichen MC-Eingangsst ufen beschädigen, auch wenn der Vorverstärker sich nur im STANDBY -Modus befindet oder ausgeschaltet ist. Netzanschluß Der STEELHEAD II kann wahlweise mi t 117 oder 234 Volt Spannung betrieben werden; die richtige Spannung kann mit dem Schalter, der sich an der PowerControl- Platine des Netzteils befindet, eingestellt werden. Vom Hersteller wurde die Spannung des Bestimmungslandes vorab eingestellt. Sollte das Bestimmungsland unbekannt gewesen sein, dann empfiehlt sich eine Überprüfung der Spanng und die mögliche Umstellung. Auch die Hauptsicherung sollte über prüft und der jeweiligen Spannung angepasst sein. Fe hler bei der Wahl der richtigen Spannung und Sicherung können zu erheblic hen Beschädigungen des Gerätes führen, die von der Gewährleistung ausgeschlossen si nd. Kontrollieren Sie die Angaben hinsichtlich der Maley STEELHEAD Manual deutsch 2/13

Page 2

Hauptsicherung vor Inbetriebnahme und vergleichen Sie deren Daten mit den Vorgaben, die in der Spezifikati on dieser Anleitung enthalten sind. Um an den Spannungswahlschalter heran zukommen, müssen Sie den Deckel des Netzteils entfernen. Zuvor sollten Sie sich überzeugen, dass das Netzkabel aus der Steckdose gezogen und die Verbindung zum STEELHEAD II unter brochen ist. Warten Sie 15 Minuten nach dem letzten Betrieb des Gerätes, damit sich alle Kondensatoren entladen können. Eigenschaften und Anwendungen 1. High Performance Front End Dem STEELHEAD II kommen die Entwicklun gen der letzten 50 Jahre bei aktiven und passiven Komponenten zugute. Der Hybrid-Kaskaden-Verstärker-Block liefert gleichzeitig breitbandige Vers tärkung, Rauscharmut und geringen Klirr, ohne auf eine übertri ebene Gegenkopplung angewiesen zu sein, oder auf extrem komplexe Leitungs-T opologie. Der multiplikative Aspekt der kakskaden- förmig angelegten Ausgangsimpedanz hat zu r Folge, dass die wichtigsten Eigenschaften jeder Gain- Stufe erhalten bleiben, obwohl die örtliche negative Gegengenkopplung in jedem Block s ehr schmal gehalten ist. Diese Vogehensweise macht den Verstärkerfaktor jeder Stufe unempfindlich gegen Röhren-Gain oder Übertragungsschwank ungen, abhängig von den Toleranzen der einzelnen Bauteile bzw. ihrem Alter. Andere ungewöhnliche Eigenschaften si nd hoher Ruhe- und Arbeitsstrom in jeder Gain Stufe. Dies reduziert di e statische und dynamische Impedanz, jeder Stufe und erhöht die Syst embandbreite. Musikalische Vorlagen, welche bei Vorverstärkern mit typischen Strom-töt enden Schaltungen auf Basis einer 12AX7 einen Einbruch erleiden würden, werden ohne Einbuße durch diese Verstärkerstufen geleitet. 2. Akkurate "4-Ecken" RIAA-Entzerrung Im Geiste von HighEnd sind alle 4 Eckf requenzen oder Zeitkonstanten der RIAA Phono-Entzerrung im STEELHEAD II besonders berücksichtigt worden. Historisch haben sich alle Designs auf di e großen 3 Zeitkonstanten konzentriert. 3180, 318 und 75 Mikrosekunden. Das läßt die 4. Ecke außer acht (die von etwa 3,2 ms), die, wenn sie ignoriert wird, in den meisten Phonostufen dazu führt, dass die höchsten Oktave-Signale von Abtastsystemen fortlaufend unterdrückt werden, anstatt die letzte Ecke zu tunen und bei ca. 50 kHz zu einer geradlinigen Antwort einzuordnen. Nachlässige Unterdrückung der oberen Oktavebandbreiten macht die Wiedergabe leblos und "fern, mit einem unnötigen Verlust an Impact. Ironischerweise ist es gerade dieser Teil des Signals, der von allen populären Digital-Audiovorstufen ignor iert wird und dies gerade der Grund für die meist gleichförmige Form der oberen Oktave in diesen Formaten ist. 3. Schaltbare Impedanz-Las ten für das Abtastsystem Mittels eines Drehschalters können Si e zwischen 5 verschiedenen Last- Einstellungen für MC-Abtastersysteme wählen. Dieser Schalter wählt verschiedene Kontaktpunkte eines besonde rs gefertigten 2-teiligen Übertragers an, der mit einer großer Bandbreite und einem geringen Widerstand arbeitet und mehrfach geschirmt ist. Zwar sehr komplizie rt in der Herstellung, erlaubt dieser Autoformer, das schwache MC-Signal se hr effizient und transparent von der Ausgangssituation (niedrige Spannung, gr oße Stärke) zu überführen in eine Maley STEELHEAD Manual deutsch 3/13
