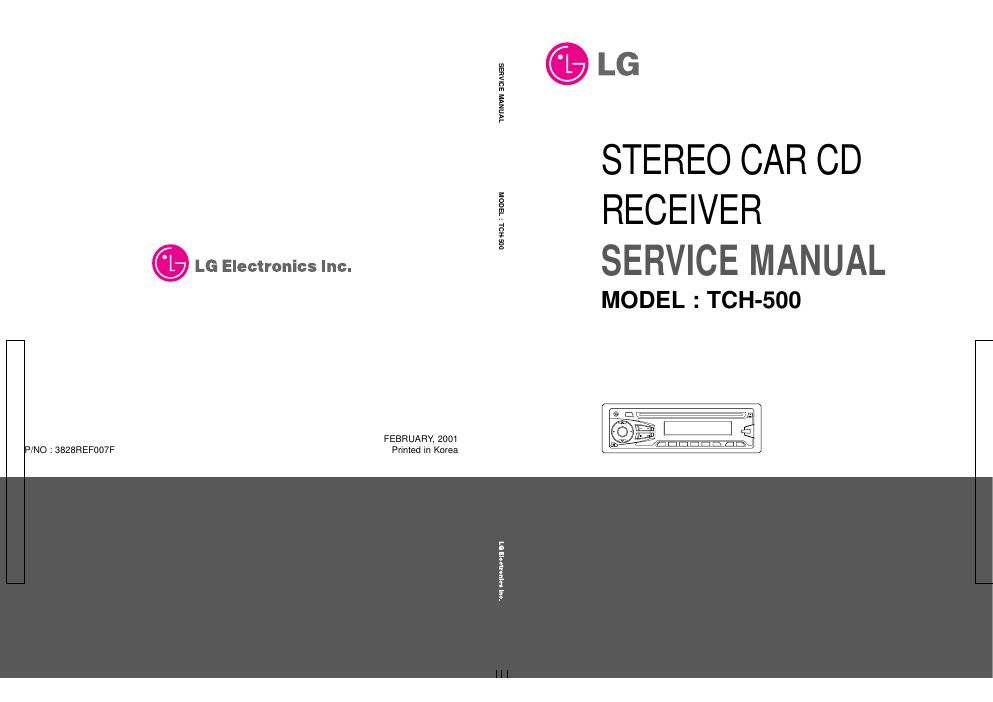

LG
STEREO CAR CD
RECEIVER
w .................. g SERVICE MANUAL
MODEL : TCH-5OO
FEBRUARY, 2001
P/NO : 3828REF007F Printed in Korea
CONTENTS
SECTION 1 SUMMARY
SERVICING PRECAUTIONS ............................................. 3
ESD PRECAUTIONS ................................................... 4
SPECIFICATIONS ..................................................... 5
LOCATION OF CUSTOMER CONTROLS .................................... 6
SECTION 2 ELECTRICAL
ADJUSTMENTS ....................................................... 7
1. TEST & ADJUSTMENT POINT ......................................... 7
2. FM ADJUSTMENT POINT ............................................. 8
3. AM(MW) ADJUSTMENT .............................................. 9
4. LW ADJUSTMENT(OPT|ONAL) ........................................ 1O
ERROR INDICATION .................................................. 11
ELECTRICAL TROUBLESHOOTING GUIDE ................................ 12
INTERNAL BLOCK DIAGRAM AND PIN DESCRIPTION OF ICs ................. 18
BLOCK DIAGRAM .................................................... 34
CIRCUIT DIAGRAMS .................................................. 35
1. MAIN CIRCUIT DIAGRAM ............................................ 35
2. AM(MW)/TUNER/FRONT CIRCUIT DIAGRAM ............................. 36
PRINTED CIRCUIT DIAGRAMS .......................................... 37
1. MAIN P.C.BOARD ................................................... 37
2. TUNER P.C.BOARD ................................................. 39
3. FRONT P.C.BOARD ................................................. 39
SECTION 3 CABINET MAIN CHASSIS & MACHANISM
° EXPLODED VIEWS ................................................... 40
SECTION 4 REPLACEMENT PART LIST
CABINET MAIN CHASSIS & MECHANISM .................................. 41
ELECTRICAL ........................................................ 42
