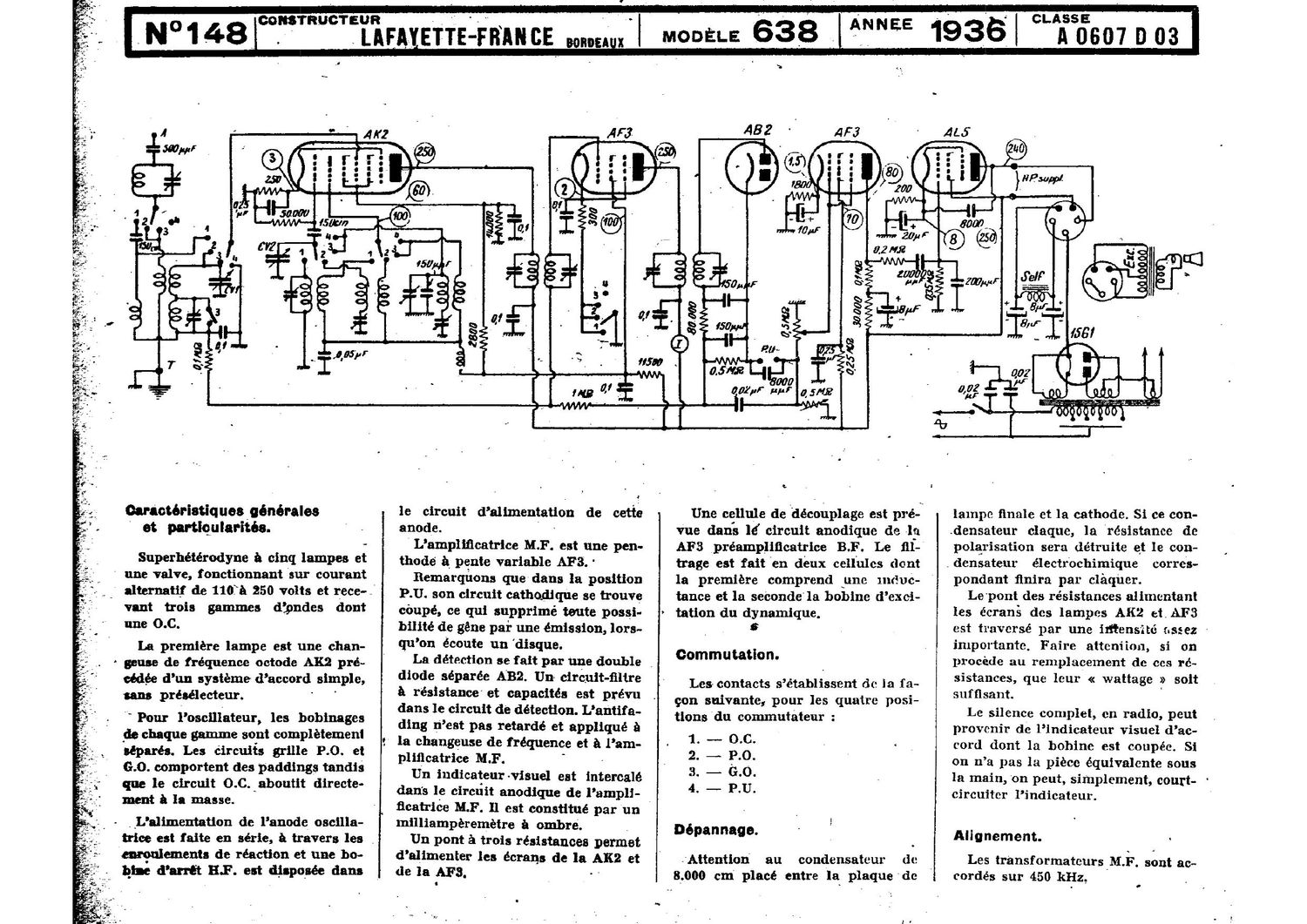

Lafayette 638 Schematic

Extracted text from Lafayette 638 Schematic (Ocr-read)


Page 1

CONSTRUCTEUR

LAFAYETTE-FHA" CE, mm x


chtéristiques igénérales
ct particularitéc.

Superhétérodyne i cinq lampes et
une valve, fonctionnant sur com-ant
alternatif de 1103 250 volts et race-Q
vent trois gimme: dpndes dont
Ime 0.C.

Ln premiere lampe est une clum-
sense de tréquence octode AK2 pre-
cédée dun systéme daccord simple,
ans présélecteur.

Pour losciliateur, les bobinnges
dc cheque gamme sont complétemeni
Iépnrés. Les Circuits grille P.0. et
6.0. comportent des puddings tandis
que le circuit O.C._aboutit directe-
ment i la masse.

- NLalimentation de lanode oscilla-

trice est faite en série, h travers les
monuments de réaction et une bo-
Igine datret ILF. est disposéc dens

MODEL: 638


WEE 1936!

CLASS E

A 0607 D 03

W
002M" Ill"

--iI- "

1e circuit dalimentation de cette
anode.

Lampliflcatrice M.F. est une pen-
thode a pente variable AF3. '

Remarquons que dans la position
P.U. son circuit cathodique se trouvc
coupe, ce qui supprimé taute possi-
bilité de gene pai une emission, lots-
qnon écoute undisque.

La detection se fait par une double
diode séparée AB2. Un- circuit-flung
A resistance et capacités est prévu
dans le circuit de detection. Lantifa-
ding nest pas retardé et applique a
la changeuse de fréquence et a lam-
pliflcatrice M. F.

Un indicateur visuel est intercalé
dans le circuit anodique de lampli-
ficatrice M. F. 11 est constitué par un
milliampéremetre a ombre.

Un pont a trois resistances permet
dalimenter les écmns de la AK2 et
de la Alla.

c.

Une cellule dc décooplage est pré-u

vue den}: 11! circuit anodique de 13
AF3 préampliflcatrice B.F. Le ill-
trage est fatten deux cellulcs dont
la premiere comprend \une induc-
tance et la seconde'la bobine dexci-

tation du dynamique.
s

Commutation.

Les- contacts sétahlissent dc la fa-
con suivante, pour les quatre posi-
tions du commutateur :

1. -- 0.C.

2. - 19.0.

3. - G.0.

4. - P.U.
Dépannaca. '

.Attention au condensatcur do

8.000 cm placé entre la plaque dc

, densateur

lampe finale et la cathode. Si ce con-

.densaieur claque, la 'résistance dc

polarisation scra détruite et le con-
électrochimique corres-
pondent flnira par cléquer.

Le'pont des résistances alimentan!
les écrans dcs lampes AKZ ct.AF3
est traverse par une ifitensité assez '
importantc. Faire atteniion, si on
precede au remplacemeni de ces ré-
sistances, que leur « wattage » solt
sufflsant.

Le silence complet, on radio, peut
provcnir dc lindicateur visuei dac-
cord dont la bohine est coupée. Si
on na pas la piece équivalcnte sous
la main, on peut, simplcment, court- '
circuiter Iindicateur.

Aliqnement.

Les transformateurle. sont ac-
cordés sur 450 kHz.
