koerting neckermann 821 764 schematic de

Extracted text from koerting neckermann 821 764 schematic de (Ocr-read)

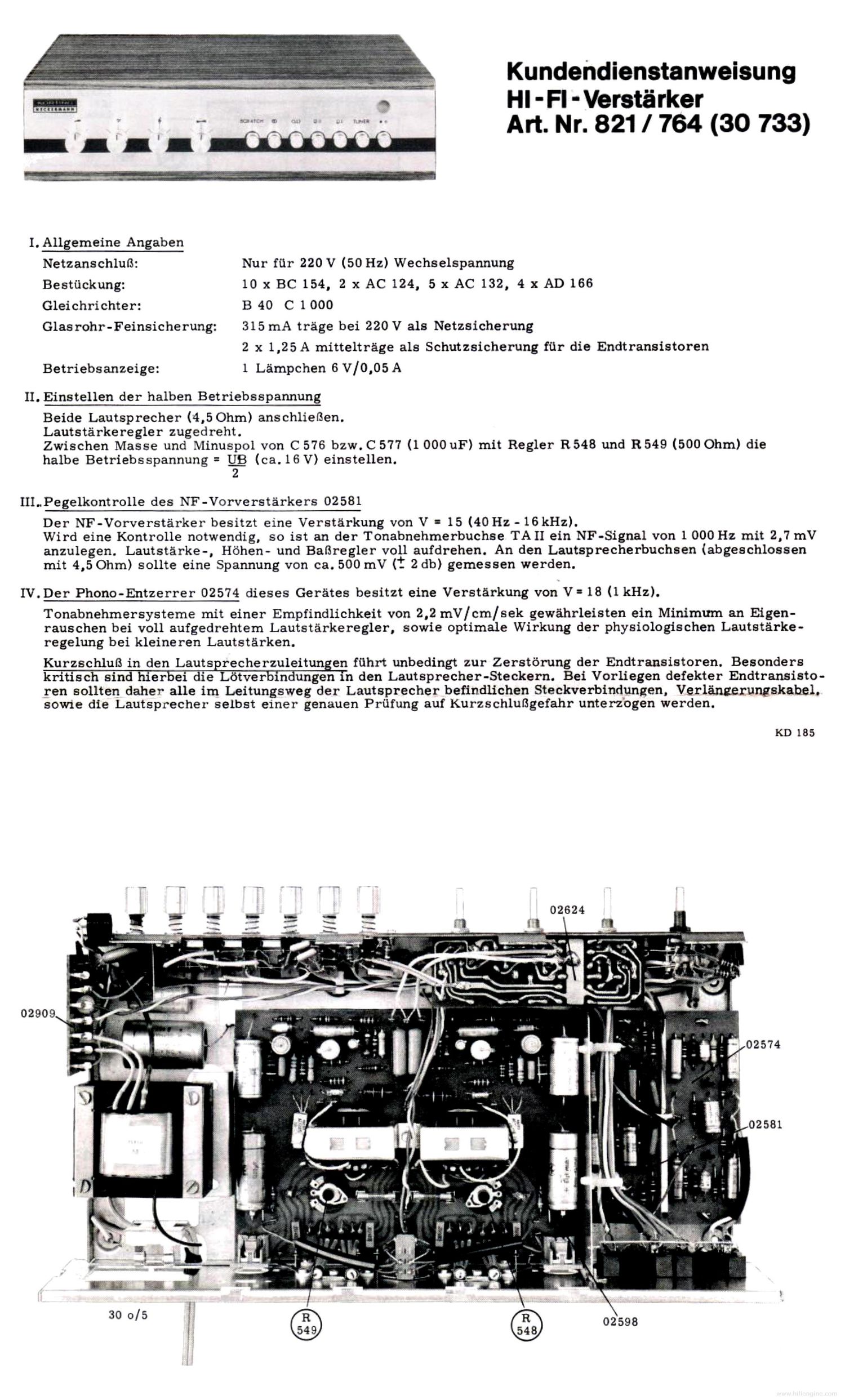

Page 1

___,_d,______ 4_ Kundehdienstanweisung

T "_' f Aft. Nr. 821 / 764 (30 733)
- - - -

I. Allgemeine Angaben

Netzanschlufl: Nur ffir 220 V (50 Hz) WechseISpannung
Bestfickung: 10 x BC 154, 2 x AC124, 5 x AC 132, 4 1: AD 166
Gleichrichter: B 40 C 1000

Glasrohr-Feinsicherung: 315 mA tréige bei 220 V als Netzsicherung
2 x 1,25A mitteltrége ale Schutzsicherung ffir die Endtransistoren
Betriebsanzeige: 1 Lampchen 6 V/0,05 A

II. Einstellen der halben Betriebsspannung

Beide Lautsprecher (4,5 Ohm) anschlieflen.
Lautstérkeregler zugedreht.
Zwischen Masse und MinuSpol von C 576 bzw. C 577 (1 000 uF) mit Regler R548 und R549 (500011111) die
halbe Betriebsspannung = {LB (:23. 16 V) einstellen.
2

III..Pegelkontrolle des NF-Vorverstérkers 02581

Der NF-Vorverstéirker besitzt eine Verstfirkung von V 8 15 (401-12 - 16kHz).

Wird eine Kontrolle notwendig, so ist an der Tonabnehmerbuchae TA II ein NF-Signal von 1 000 Hz mit 2,7 mV
anzulegen. Lautstérke-, Héhen- und BaBregler voll aufdrehen. An den Lautsprecherbuchsen (abgeachlossen
mit 4,5 Ohm) sollte eine Spannung von ca. 500 mV ('1 2 db) gemessen warden.

IV.Der Phono-Entzerrer 02574 dieses Gerétes besitzt eine Verstérkung van. V: 18 (1 kHz).

Tonabnehmersysteme rm't einer Empfindlichkeit von 2,2 mV/ cm/sek gewéhrleisten ein Minimum an Eigen-
rauschen bei voll aufgedrehtem Lautstérkeregler, sowie Optimale Wirkung der physiologischen Lautstérke-
regelung bei kleineren Lautstéirken.

Kurzschlufl in den LautsErecherzuleitflgen ffihrt unbedingt zur Zerstbrung der Endtransistoren. Besonders
krlusch Bind er ei ie L tver 1n ungen 1n den Lautsprecher-Steckern. Bei Vorliegen defekter Endtransisto-
ren sollten daher alle im Leitungsweg der Lautsprecher befindlichen Steckverbindungen. Verléngerungskahel.
Bowie die Lautsprecher selbst einer genauen Prflfung auf Kurzschlufigefahr unterz'ogen werden.

RD 185

Page 2

NF-Treiber-PLATINE 02598 (2-02613} Leiterseite
AF driver circuit board I Print side
Platine excitateur BFI C6té circuit imprimé

Phonoentzerrer-PLATINE 02574 (3-03629) Leiterseite
Phono correction board I Print side
Platine correction phono I Cflté circuit imprime

AD 4-2047I1IDEF

Regler-PLATINE 02624 (3-04381) Leiterseite
Regulation board I Print side
Platine de regulationI Cflté circuit imprimé

A

U

4-2282IIEF

AD 3-1302IDEF

NF-Vorverstarker-PLATINE 02585 (3«03949) Leiterseite
AF preamlifier circuit board Print side
Platine préamplificateur BF C6"! circuit imprimé

Stabilisierungs-PLATINE 02909 (13-04382, Leiterseite
Stabilisation circuit board I Print side
Platine de stabilisation I Cfité circuit imprimé

AD 4-2233/mr
