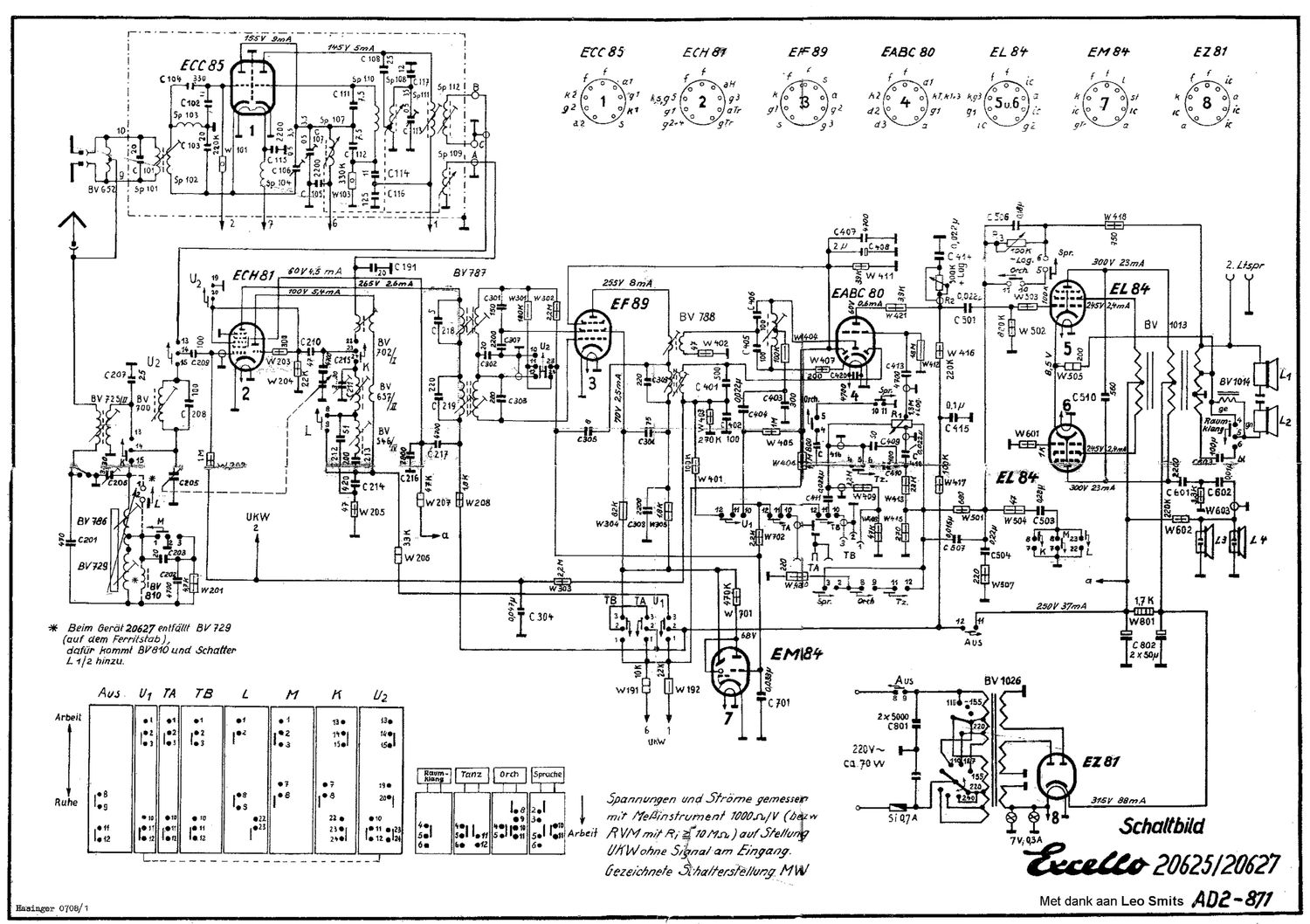

This is the 3 pages manual for koerting excello 20625 20627 schematic.
Read or download the pdf for free.
If you want to contribute, please mail your pdfs to info@audioservicemanuals.com.
I.
II.
III.
IV.
VI.
'VII.
Kundendienstanweisung
EXC E LLO 20 625. 20627
Allgemeine Angaben:
Netzanschlufi: Nur ffir Wechaelstrom von 240/220/155/127/110 V. Hetzgpannungswéhler.
am Netztransformator des Empffingere wird in der Fabrik auf 220 V eingestellt. 391
abweichender Netzspannung sind die Xontakte der Netzspannungswahler auf den an Ge-
brauchsort vorhandenen Netzspannungswert umzustellen.
'R6hrensat63ECC 85, ECH 81, EF 89, EABC 80! EN 84, 2 3 EL 84, E2 81
Glasrohereinsicherung: bei 240/220 V 0,? A mitteltrége
bei 155/127/410 v 1,5 A mitteltrége
Skalenbeleuchtung: 2 Runrenlampcheh; 7-K, 0,3 A.
Lampenhalter an der Skalenblende nach oben abzishhar.
Mechanische Nachstellung der Skalenzeiger:
AM-Abstimmzeiger auf die kleine Marke am nechten Ende der Skala einstellen. Brah-
kondensator ganz eindrehen.
FM-Abstimmzeiger auf kleine Marke am rechten Ende der Skala einstellen.
Vorbereitungen fur den Abgleich der Kreise:
. Den Lautstarkeregler ganz aufdreheh, Klangfarbefiregler in Stellung volle Hfihen and
volle Basse bringen. Orchester-Klangtaste gedrfickt.
. Ffir die Messungeh"éinen-Agsgangssyannungsmeeser an den AnschluB des zusétzlichen
Lautsprechere anachlieflen odernzwischen Anode EL 84 und Masse unter Zwischanachalv
tung eines Kondenaators von mindesteng 1 pF messen.
. Die Erdleitung des MeBsendere an die Erdbuchse anschlieBen..
Die eingebaute UKW-Antenne abschalten (durch Herausziehen des AnschluBsZeckers aus
dem UKW-Antennenanschlufl}. .
Abgleich der AM~ZwiSchenfrequenz~Bandfilter:
" Lx-A 'hhfl ~~._«._.' ..
Von einem Abgléicfi'deafZwischenfrequenzqverstérkers isfiflbrmq1:nwgiSéfiapzuaehen;
da selten Verstimmungenmauftreten. Sollte'wirkLich Ein Nachabgleiéh efforderlich
sein, so sind die HF-Eisenkerne der ZF-Bandfilterkreise 1. 2,.3 and 4 nacheinander
auf das Maximum am Ausgangsspannungsmesser einzustellen. Siehe unter VIII. Gleich~
zeitig wechselaeitige Bedémpfung in der Reghenfolge 2. 1, 4, 3.
Abgleich des ZF-Sperrkreiees, der Cszillatoren and Vbrkreiae'einschlieBlich Ferrit-
Antenne. (Biehe fiabelle VIII)
Abgleich der PM-ZwischenfrequenzéBandfilter:
MeBsenfler unmaahiiert auf 10,? MHz schalten and mit niedrigster Eingangsspannung
arbeiten.
. Den Ratio-netektor in-BV 788 durch teilweises Herausdrehen des HFuEisenkernes 14
veretimmen and die UKW-ZF-Krgise Kern 15-19 in DY 787, BV 788 and 1m UKW~Teil auf
das Maximum der.Regelspannung_einstellen. Gleichzeitig wechaelseitige Bedfimpfung.
(W19 in Tabelle VIII angegeben).
Eisenkern 14 dES Ratio-Detektors in B? 788 bei der zuletzt benutzten niedrigsten
Eingangsspannung auf Null-Durehgang stellen.
Abgleich der Induktivitfitsabstimmung 1m UKW-Mischer-Késtchen:
. Abstimmung auf 94 kHz einstellen.
Meflsender, unmoduliert auf 94 KHZ und Rfihrenvoltfiéter parallel Ratio-Elke C 408
schalten. Oszilletor-Trimmer 20, Zwischenkreistrimmer 21 and Eingangskreiskern 23
auf Maximum Uringen.
Wenn ein FM-ncdulierter Sender verffigbar, kann der Abgleich auf Maximum Ausgangs-
spannung erfolgen.
Der Nachabgleich der Neutralisaticn erfolgt durch wechselseitises Trimsen an Punktl
21 und 22, wobei beim Abgleich von 22 ein Minimum bei ahgeschalteter Anodenspannung
(Auftrennen von W 191) und an 21 ein Maximum bei wiederangelegtem W 191 eingestellt
wird. Vorgang wiederholen, bis keine Verbesserung mehr erzielt wird.
. Kerne nach erfolgtem Abgleich mit Wachs featiegen.
