Extracted text from Kenwood LS 9070 B Service Manual (Ocr-read)

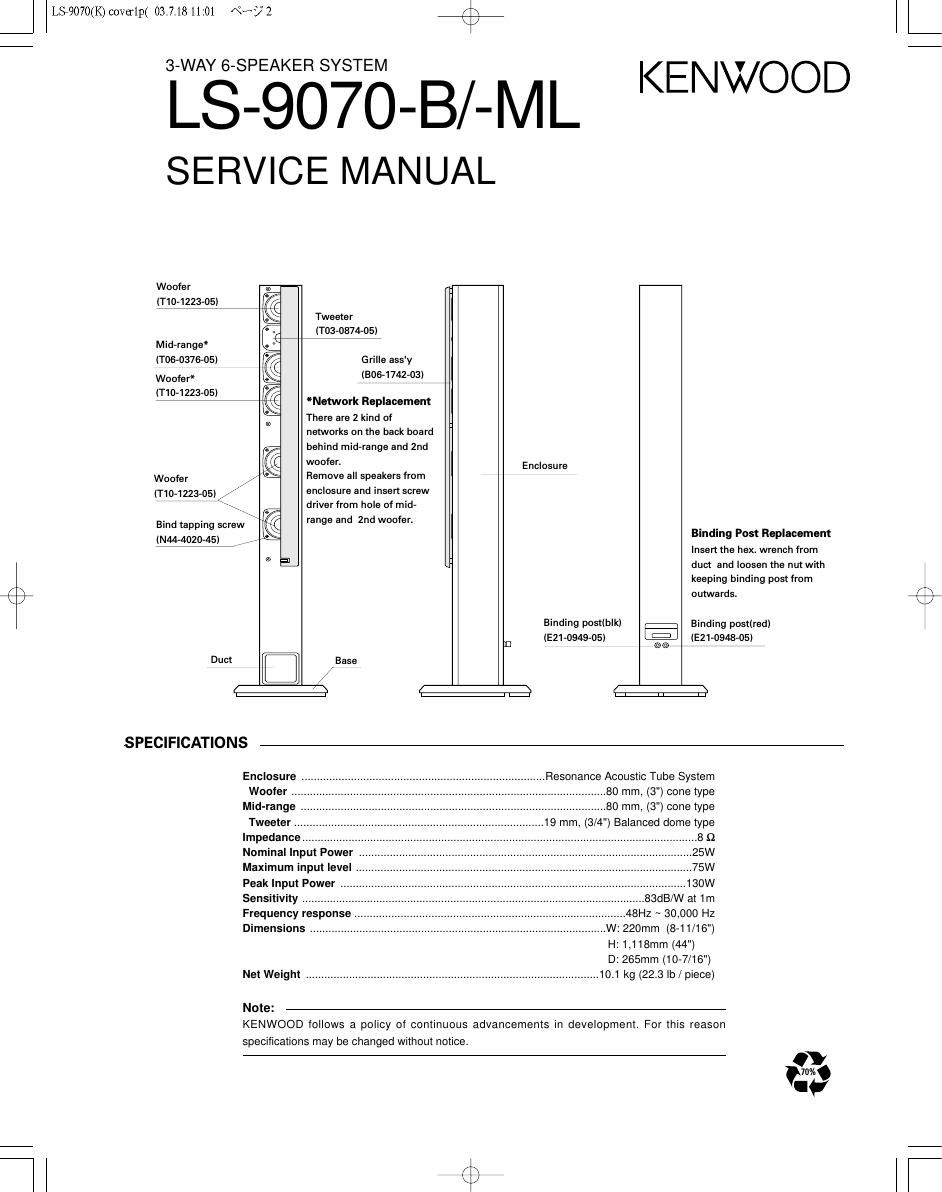

Page 1
-* B06-1742-03 GRILLE ASSY
- * B61-1190-00 INSTRUCTION MANUAL
- * E21-0948-05 BINDING POST (RED)
- * E21-0949-05 BINDING POST (BLK)
- * E30-7025-05 SPEAKER CORD
- * H10-8382-08 POLYSTYRENE FOAMED FIXTURE
- * H10-8383-08 POLYSTYRENE FOAMED FIXTURE
- * H10-8384-08 POILYSTYRENE FOAMED FIXTURE
- * H21-1389-08 PROTECTION SHEET
- H25-2572-08PROTECTION BAG
- * H51-1966-08 ITEM CARTON CASE ML
- * H51-1972-08 ITEM CARTON CASE B
- * G13-3015-05 CUSHION
- * N09-3812-08 SCREW (ACCESSORY)
SP1 * T10-1223-05 WOOFER
SP2 * T06-0376-05 MID-RANGE
SP3 * T03-0874-05 TWEETER
C1 C90-2250-05NP-ELEC 2.2UF 50WV
C2 C90-2254-05NP-ELEC 4.7UF 50WV
C3 C90-2251-05NP-ELEC 2.7UF 50WV
L1 L38-0519-05COIL 0.56mH
L2 L38-0375-05COIL 0.68mH
L3 L38-0619-05COIL 2.2mH
L4 L38-0448-05COIL 1.2mH
LS-9070
DIVIDING NETWORK UNIT/PARTS LIST
PARTS LIST
Ref. No.Address
NewParts
Parts No.
DescriptionDesti-
nation
Re-
marks
-ˆ— New Parts
Parts without Parts No.are not supplied.
Les articles non mentionnes dans le Parts No.ne sont pas fournis.
Teile ohne Parts No. werden nicht geliefert.
DIVIDING NETWORK UNIT(X21-8200-00)
DIVIDING NETWORK UNIT
LS-9070
(WHT TUBE)
W1
SP3
W2 SP2
(WHT TUBE)
W4 SP1
(RED TUBE)
W5 SP1
(WHT TUBE)
W6
W7 SP1
(GRN TUBE) SP1
(YEL TUBE)
W3
0.56mH
2.2u50
C1
L1
L2
C2
4.7u50 0.68mH C3
2.7u50
2.2mH L3
BLK
RED
YEL
BLK
BLK BLU
WHT BLU
WHT BLU
BLK BLU
L4
1.2mH
BLK
GRN
J1 (2/2)
J1 (1/2)
