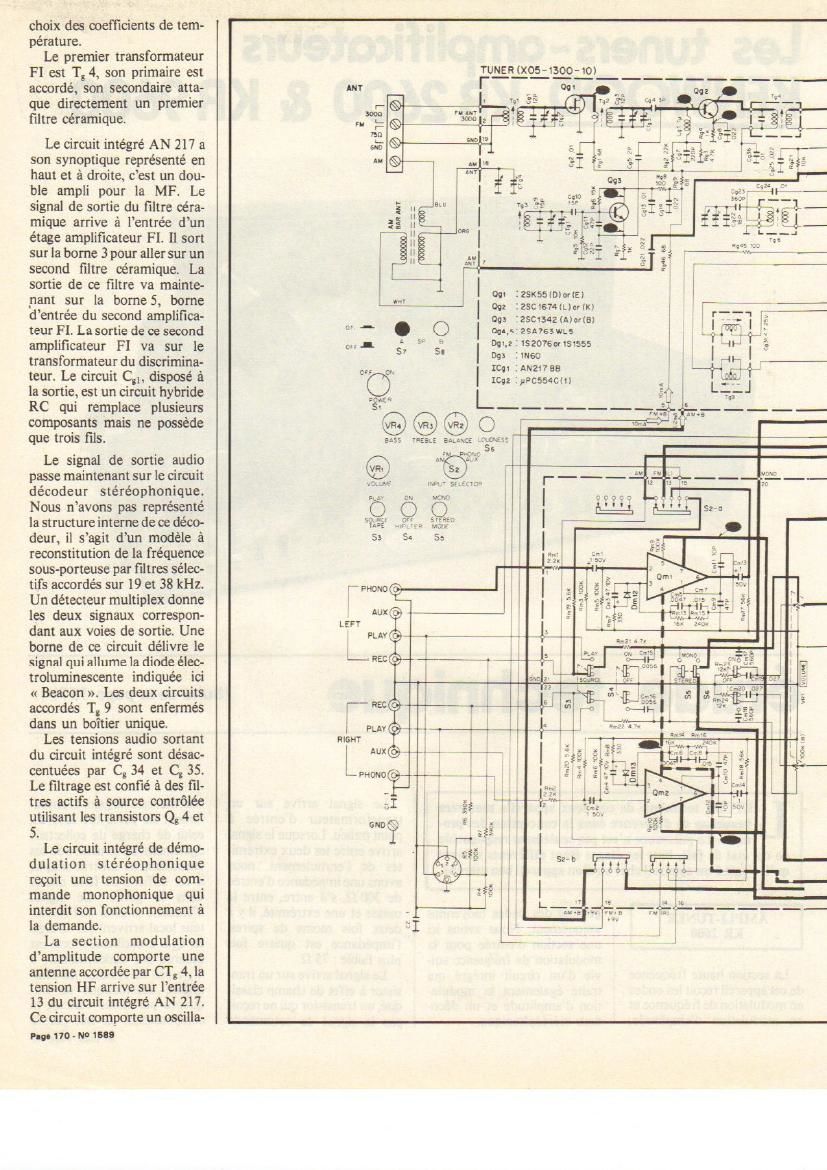

Page 1

choix des coefficients de tem-
pérature.

Le premier transformateur
FI est 1', 4, son primaire est
accordé, son secondaire atta-
que directement un premier
filtre céramique.

Le circuit intégré AN 217 a
son synoptique repre'sente' en
haut at £1 droite. cest un dou-
ble ampli pour la MF. Le
signal de sortie du filtre cera-
mique arrive é lentrée dun
étage amplificateur FI. ll sort
sur la borne 3 pour aller sur un
second filtre céramique. La
sortie de ce filtre va mainte-
nant sur la borne 5, home
dentrée du second amplifica-
teur F I. La sortie de ce second
amplificateur Fl va sur le
transformateur du discrimina-
teurl Le circuit C, disposé ii
la sortie. est on circuit hybride
RC qui remplace plusieurs
composants mais ne posséde
que trois ms.

Le signal de sortie audio
passe maintenant sur le circuit
décodeur stéréophonique.
Nous navons pas représente'
la structure inteme de ce déco-
deur, il sagit dun modéle a
reconstitution de la fréquenoe
sous-porteuse par filtres sélec-
tifs accordés sur 19 et 38 kHz.
Un détecteur multiplex donne
185 deux signaux correspon-
dant aux voies de sortie. Une
borne de ce circuit délivre 1e
signal qui allume la diode elec-
troluminescente indiquée ici
«Beacon». Les deux circuits
acoordés T, 9 sont enfennés
dans un boitier unique.

Les tensions audio sortant
du circuit intégré sont desac-
centuéec par C, 34 at C, 35.
Le filtrage est oonfié a des fil-
tres actifs é source contrélée
utilisant lee transistors Q, 4 et
5.

Le circuit intégré de démo-
dulation stéréophonique
recoit une tension de com-
mande monophonique qui
interdit son fonctionnement a
la demande.

La section modulation
damplitude comporte une
antenne accordée par CT, 4, la
tension HF arrive sur lentrée
l3 du circuit intégré AN 217.
Ce circuit compone un oscilla-
PI'O 110 - N° 15!!

TUNER (X05-1300-10)


ZZSK55lD)u(E)
092 3256 1674 (UN (K)
093 ~ZSC1342 (01(3)

9- . O I Ounsizsnnsst
a l

on: : lSZOTSor151555
no: :meo

rem :ANZfl as
IyPCSMClI)

Pent

BASS "can 5mm: .rtwss

F

LEFT

- REC

vm wail-1?]

r- REC

NIGHY

a mono
