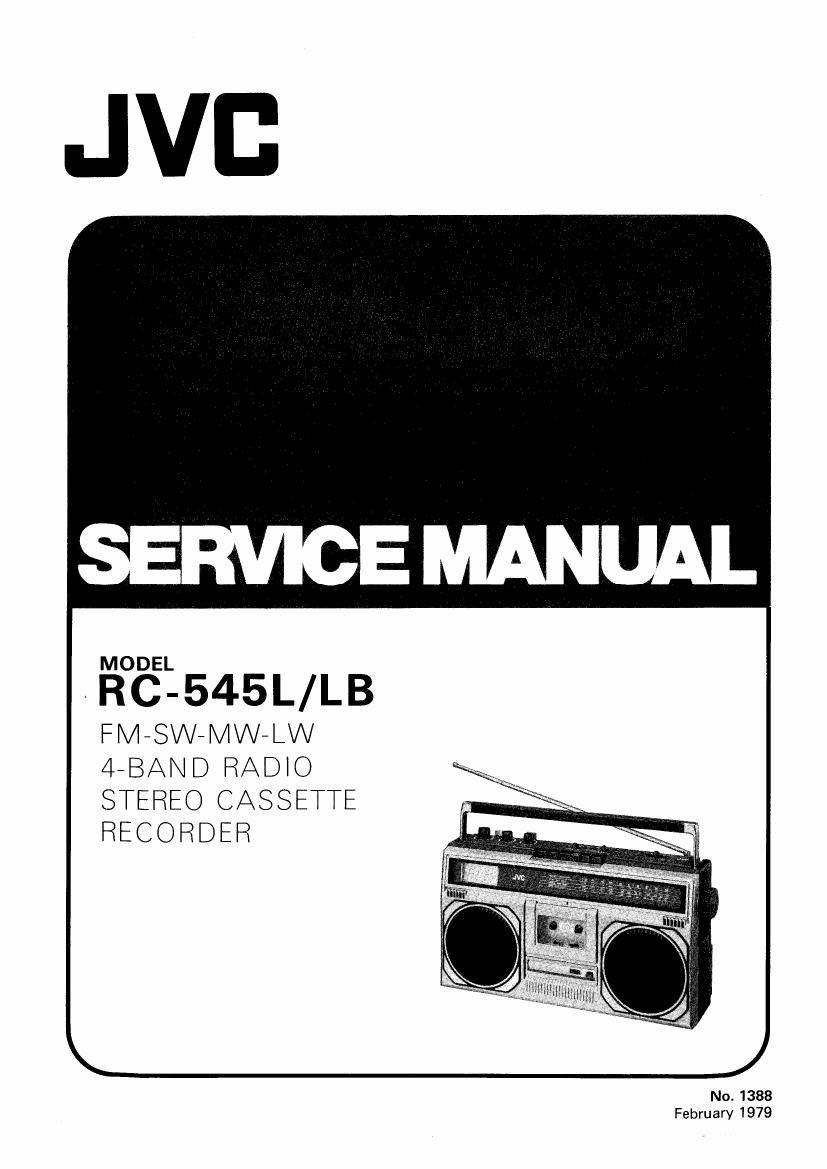

Jvc RC 545 LB Service Manual

This is the 31 pages manual for Jvc RC 545 LB Service Manual.
Read or download the pdf for free. If you want to contribute, please mail your pdfs to info@audioservicemanuals.com.

Page: 1 / 31
left right
Jvc RC 545 LB Service Manual

Extracted text from Jvc RC 545 LB Service Manual (Ocr-read)


Page 2

RC-545L/LB

C o ntents
Page

Specifications .................................................................. 2
Main Parts Location .............................................................. 3
Disassembly 8: Replacement ...................................................... 4,5
Tuner Alignment .............................................................. 6,7
Adjust Recording Bias ............................................................ 8
Adjusting Head Azimuth ........................................................... 8
How to Fit Dial Cord ............................................................. 9
Adjustment of Cassette Mechanism ................................................. 10,11
Block Diagram ................................................................ 12
Wiring Connection .............................................................. 13
Schematic Diagram of RC-545L/LB (Tuner) ............................................. 14
Schematic Diagram of RC-545L/LB (Amplifier) .......................................... 15
Tuner Circuit Board Ass'y ....................................................... 18,19
Exploded View of Cassette Mechanism ................................................ 20
List of Cassette Mechanism ........................................................ 21
Connector Circuit Board Ass'y ...................................................... 22
LED Circuit Board Assy .......................................................... 22
Power Supply Circuit Board Ass'y ................................................... 22
Exploded View of Tuner Chassis Ass'y ................................................ 23
Exploded View of Amplifier Section ................................................ 24,25
Exploded View of Front Cabinet .................................................. 26,27
Exploded View of Rear Cabinet (RC-545L) ............................................. 28
Exploded View of Rear Cabinet (RCv545LB) ............................................ 29
Final Packing Assy (RC-545L) ..................................................... 30
Accessories (RC-545L) ........................................................... 30
Final Packing Assy (RC-545LBI .................................................... 31
Accessories (RC-545LB) .......................................................... 31

S pecrflcatlons

DIMENSIONS: 24.1cm(H) x 42.4cm(W) x 11.4mm) WEIGHT: Approx. 4.5 kg (with batteries)

9-1/2" x16'3/ " x 4-1/2 9.9 lbs.

TUNER SECTION
Frequency Ranges

FM 88~108MHZ
SW 6~18MHZ

Power Output

Input Jacks

Max. 5.4W (2.7W+2.7W)(DC)
4W (2W+2W)(DC) at 10% THD
MIC x 2 (0.8mV, low imp.)

MW 540~1600kHz Output Jacks Ext. Speaker x 2 (3.2~8Sl)
LW 150~350kHZ Headphones x 1 (89)
RECORDER SECTION Input/Output Jack DIN

Tape Speed
Track System

4.8 cm/s (1-7/8 ips)
4-track 2-channel stereo

POWER CONSUMPTION I

12W (RC-545L)
9.5W (RC-545LB)

Recording System AC Bias SEMICONDUCTORS

Erasing System DC Erasing le 5 + 2 (Microphone)

S/N Ratio More than 40dB at 1kHz Transistors 10 + 2 (Motor governor)

Fast Forward Time Within 90 sec. (C-SO cassette) Diodes 14

Rewinding Time Within 90 sec. ((3-60 cassette) POWER SOURCE

Wow 8t Flutter 0.14% (WRMS) DC 9V, 6 "R20, U2" Calls or

AMPLIFIER SECTION equivalent

Speakers 12 cm (5) x 2, 3.29 AC 110/220/240V, 50/60Hz
No. 1388

_2-

Page 23

Exploded View of Tuner Chassis Ass'y

R0545 L/ LB

Asterisked parts (*1 show new parts,

_23_

Ref. No. Parts No. Parts Name Description Oty
1 VYH2111-003 Chassis Base 1
2 VYH4002-001 Roller 4
3 V42562»1 Special Washer 3
4 RTA4008 Rivet 1
5 V41336-13 Tuning Shaft 1
6 REE3000 E-Ring 1
7 *QAT5001-203 Midget Variable Capacitor VC3 (Fine Tuning) 1
3 Blank No.

9 *- Circuit Board Ass'y Tuner 1
10 835830102 Tapping Screw 2
11 VKZ4001-007 Wire Holder 1
12 *VXQ3018-002 Toggle Lever BAND Selector 1
13 * -- Circuit Board Ass'y LED 1
14 QZD1108-002 Dial Drum 1
15 SSSPZGUBZ Screw 1
16 VYSA1Fl6-021 Spacer Glued (Sticker) 1
17 50153-3 Spring 1
18 VHRZTTQ-OGA Dial Cord 1
19 Blank No.

20 *VJN4021-001 Pointer Holder 1
No. 1388
