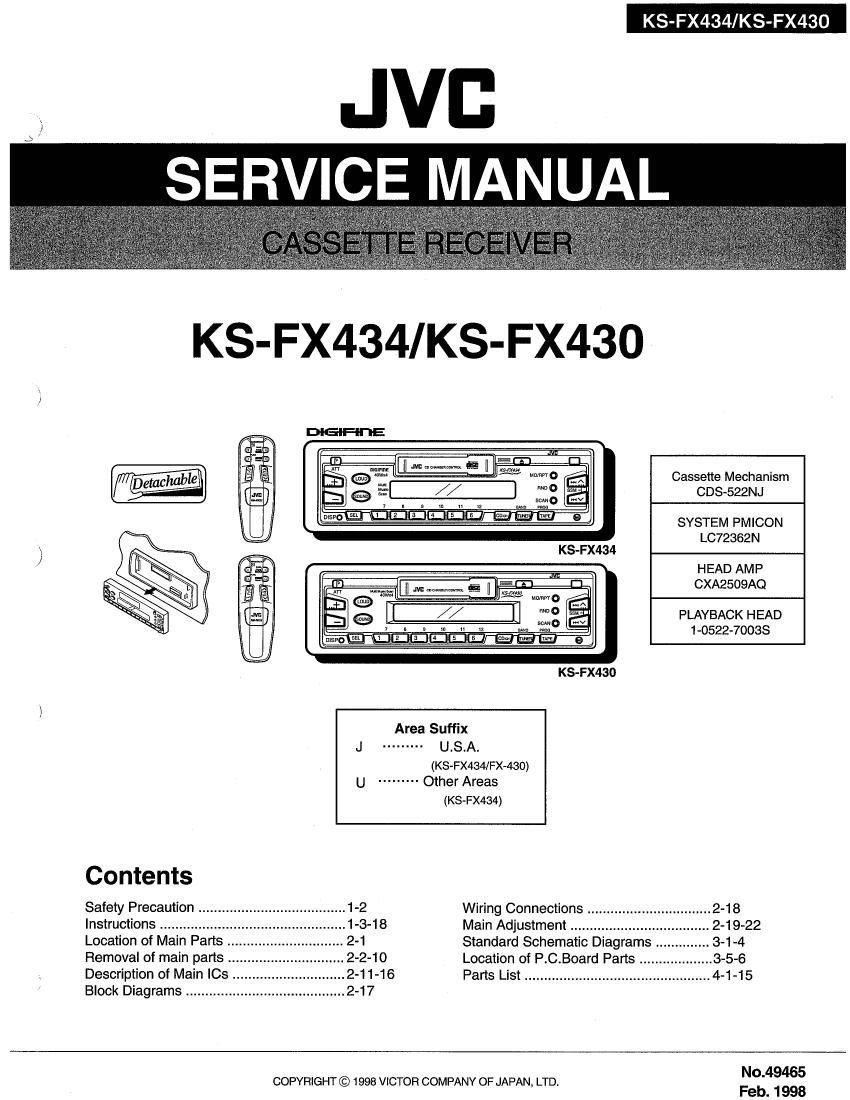

This is the 74 pages manual for Jvc KSFX 430 Service Manual.
Read or download the pdf for free.
If you want to contribute, please mail your pdfs to info@audioservicemanuals.com.
Ks-Fx434/Ks-Fx4gy
Safety Precaution
1-2
A CAUTION Burrs formed during molding may be left over on some parts of the chassis. Therefore,
pay attention to such burrs when preforming repairs of this system.
\/
KS-FX434/KS-FX430
BLOCK NO. MIIMIIII
REF PARTS NO, PARTS NAME REMARKS QTY SUFFIX CLR
73 1-0522-40083 CATCH SPRING 1
74 1-0522-40103 R.DR1VER SPRING 2
75 1-0522-40118 DASH SPRING 1
76 1-0522-40148 H.ARM SPRING 1
77 1-0522-40165 HOLD SPRING 1
79 1-0522-40178 TU ARM SPRING 2
80 1-0522-40158 FR ARM SPRING 1
83 1-0052-50225 BELT 1
87 1-0522-70028 REEL PWB 1
88 1-0522-70033 ZCH HEAD P-7742-HG 1
89 1-0522-70045 HEAD WIRE(A) 1
90 1-0522-70055 HEAD WIRE(B) 1
91 1-0522-7006S HEAD WIRE(C) 1
92 1-0522-7007-033 SUB MOTOR WIRE RED 1
93 1-0522-7008-038 SUB MOTOR WIRE BLACK 1
94 1-0522-70108 LEAF SWITCH MLS-Z 1
95 1-0522-70118 LEAF SWITCH MLS-4 1
96 1-0522-70133 MOTOR WIRE RED 1
97 1-0522~7014S MOTOR WIRE BLACK 1
98 1-0522-70188 SUB MOTOR PPN13EB1OC 1
99 1-0522-70223 HEAD PWB(J\I) 1
100 1-0522-70248 CONNECTOR 10F TKC-FlOX-K1 1
102 X-0052-70405 PHOTO COUPLER 1
103 1-0036-7007-15 SLIDE SWITCH SLD-32-71OS 1
105 1-0056-70118 SWITCH SW-112-5 1
107 1-0052-7013S JOINT WIRE (7P) 1
110 1-0522-50038 AZIMUTH SCREW 3
111 1-0052-50238 MOTOR SCREW M2X2.S 2
112 1-0101-50065 SCREW PLAIN M1.7X7 1
116 1-0522-5005S SPECIAL SCREW(2 2
117 2-1032-0022-(223 MACHINE SCREW M2X2.2 2
119 1-0522-50068 SPECIAL SCREW(3 2
120 Z-1332-0030-C1S SCREW M2X3 6
121 2-1382-0050-CZS PLAIN M2X5 1
127 2-1812-0030--DZS POLY WASHER(S) 1.2X3X0.25 6
128 2-1816-0032-D25 POLY WASHER(S) 1.6X3.2XO.25 8
129 2-1816-0032-528 POLY WASHERCS) 1.6X3.2XO.5 1
130 2-1821-0032-D1S POLY WASHER 2.1X3.2X0.25 2
131 2-1821-0040-013 POLY WASHER 2.1X4X0.25 2
132 1-0053-50058 WASHER 1.5X3.2XO.25 2
137 2-1711-5040-165 E RING 1.5 1
138 2-1711-6032-968 E RING 1.6X3.2X0.3 2
4-3
Block Nofll |I| El IE
