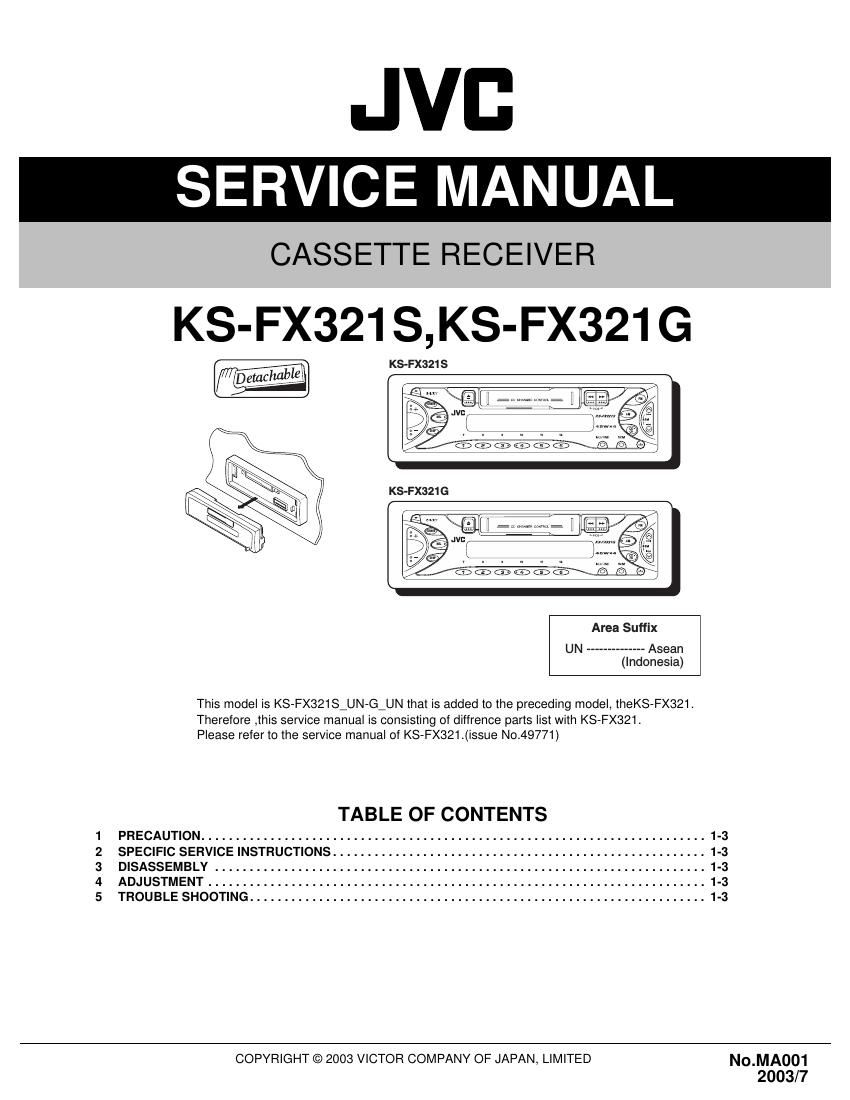

Extracted text from Jvc KSFX 321 G Service Manual 2 (Ocr-read)
Page 1
1-2 (No.MA001)
SPECIFICATION
Desain dan spesifikasi dapat berubah tanpa pemberitahuan. BAGIAN
AMPLIFIER AUDIOOutput power maksimum Depan 45 watt per chanel
Belakang 45 watt per chanel
Output Power kontinyu (RMS) Depan 17 watt per chanel dalam 4 -„¦, 40 Hz
hingga 20 000 Hz dengan tidak lebih
dari 0.8% distorsi harmonis total.
Belakang 17 watt per chanel dalam 4 -„¦, 40 Hz
hingga 20 000 Hz dengan tidak lebih
dari 0.8% distorsi harmonis total.
Impedansi beban 4 -„¦ (toleransi antara 4 -„¦ hingga 8 -„¦)
Batas tone kontrol Bass ±10 dB pada 100 Hz
Treble ±10 dB pada 10 kHz
Respon Frekuensi 40 Hz hinga 20 000 Hz
Rasio Sinyal ke suara 70 dB
Level Line-Out/ impedansi 2.0V/beban 20 k-„¦ (250 nWb/m)
Bagian Radio Batas Frekuensi FM 87.5 MHz hingga 108.0 MHz
AM 531 kHz hingga 1 602 kHz
[Radio FM] Sensitivitas yang dapat digunakan 11.3 dBf (1.0 µV/75 -„¦)
50 dB Sensitivitas Ketenangan 16.3 dBf (1.8 µV/75 -„¦)
Selektivitas Chanel Alternatif (400 kHz) 65 dB
Respon Frekuensi 40 Hz hingga 15 000 Hz
Pemisah Stereo 35 dB
Rasio penangkapan 2.0 dB
[Radio AM] Sensitivitas 20 µV
Selektivitas 35 dB
Bagian Dek Kaset Sensitivitas & Getaran 0.15% (WRMS)
Waktu Menggulung cepat 190 detik (C-60)
Respon Frekuensi 50 Hz hingga 14 000 Hz (tape normal)
Rasio Sinyal ke suara 52 dB
Pemisah Stereo 40 dB
UMUM Power yang diperlukan
Tegangan OperasionalDC 14.4 V (diperbolehkan antara 11V hingga 16 V)
Sistem Grounding Ground Negatif
Temperatur kerja yang
diperbolehkan0°C hingga +40°C
Dimensi (L × T × K) Ukuran pemasangan 182 mm × 52 mm × 150 mm
Ukuran panel 188 mm × 58 mm × 11 mm
Berat 1.3 kg (tidak termasuk aksesoris)
Page 2
(No.MA001)1-3
SECTION 1
PRECAUTION
Please refer to "KS-FX321 No.49771" about this section.
SECTION 2
SPECIFIC SERVICE INSTRUCTIONS
2.1 DIFFERENCE LIST
Parts list(General assembly) [P3-3 Block NO.M1MM]
SECTION 3
DISASSEMBLY
Please refer to "KS-FX321 No.49771" about this section.
SECTION 4
ADJUSTMENT
Please refer to "KS-FX321 No.49771" about this section.
SECTION 5
TROUBLE SHOOTING
Please refer to "KS-FX321 No.49771" about this section.
Item Parts nameParts number
Q'ty
UD SUND GUND
9 HEAT SINK GE30568-006A GE30938-003A GE30938-003A 1
16 SCREW QYSDST2612Z QYSDST2610Z QYSDST2610Z 1
SCREW QYSDST2612Z QYSDST2610Z QYSDST2610Z 1
18 FRONT CHASSIS GE10053-001A GE10053-002A ------------------- 1
25 FRONT PANEL GE10051-001A GE10051-002A GE10051-004A 1
26 FINDER ASSY GE30584-002A GE30584-017A GE30584-016A 1
31 D.FUNC BUTTON GE20131-031A GE20131-032A GE20131-033A 1
58 D.FUNC BUTTON --------------------- ------------------- GE20131-033A 1
59 D.FUNC BUTTON --------------------- ------------------- GE20131-033A-N 1
34 PUSH BUTTON GE20130-031A GE20130-032A GE20130-033A 1
60 PUSH BUTTON --------------------- ------------------- GE20130-033A 1
61 PUSH BUTTON --------------------- ------------------- GE20130-033A-N 1
43 REAR COVER GE10052-001AGE10052-002A ------------------- 1
62 LCD LENS --------------------- SFJK3033-001 SFSJK3033-001 1
63 LCD CASE --------------------- GE30309-002A GE30309-002A 1
