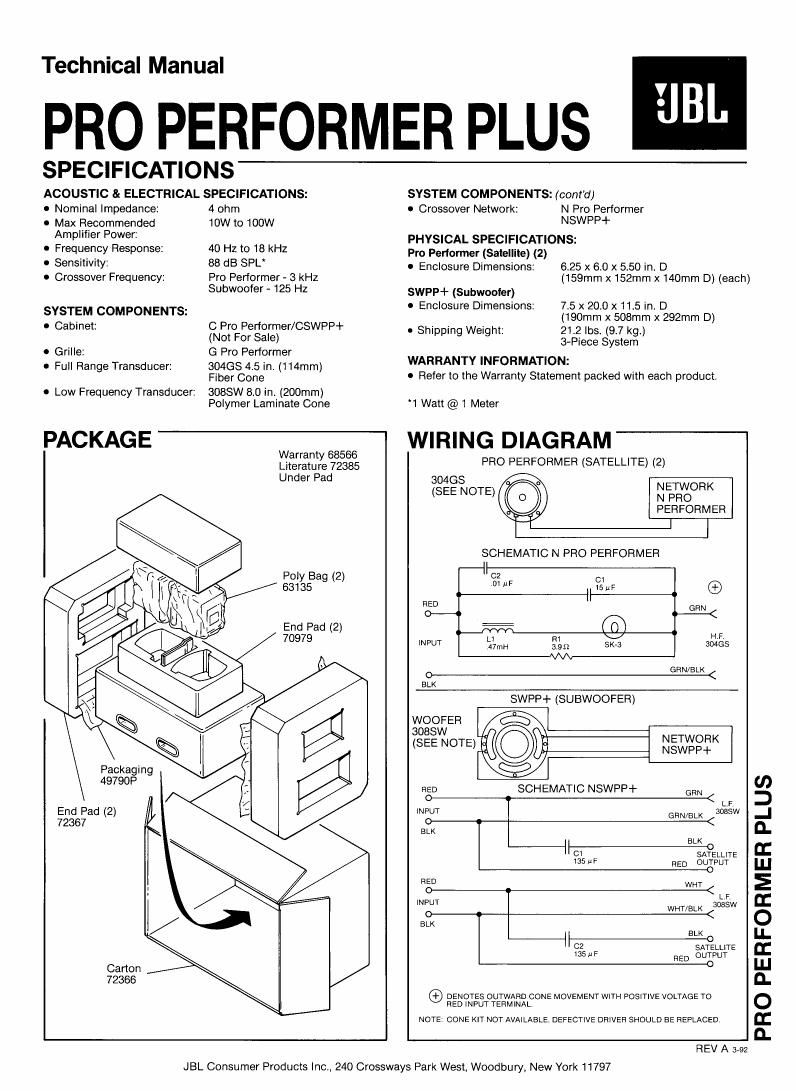

Technical Manual
PRO PERFORMER PLUS
SPECIFICATIONS
ACOUSTIC 8: ELECTRICAL SPECIFICATIONS:
0 Nominal Impedance: 4 ohm
0 Max Recommended 10W to 100W
Amplifier Power:
0 Frequency Response:
0 Sensitivity:
- Crossover Frequency:
40 Hz to 18 kHz
88 dB SPL
Pro Performer - 3 kHz
Subwoofer - 125 Hz
SYSTEM COMPONENTS:
- Cabinet: C Pro Performer/CSWPP+
(Not For Sale)
0 Grille: G Pro Performer
0 Full Range Transducer: 304GS 4.5 in. (114mm)
Fiber Cone
soasw 8.0 in. (200mm)
Polymer Laminate Gone
0 Low Frequency Transducer:
PACKAGE
Warranty 68566
Literature 72385
Under Pad
Poly Bag (2)
63135
End Pad (2)
Packagi n g
49790P
End Pad (2)
72367
SYSTEM COMPONENTS: (contd)
I Crossover Network: N Pro Performer
NSWPP+
PHYSICAL SPECIFICATIONS:
Pro Periormer (Satellite) (2)
0 Enclosure Dimensions: 6.25 x 6.0 x 5.50 in. D
(159mm x 152mm x140mm D) (each)
SWPP+ (Subwooler)
0 Enclosure Dimensions: 7.5 x 20.0 x 11.5 in. D
(190mm x 508mm x 292mm D)
21.2 lbs. (9.7 kg.)
3-Piece System
WARRANTY INFORMATION:
0 Refer to the Warranty Statement packed with each product.
a Shipping Weight:
1 Watt@1 Meter
WIRING DIAGRAM
PRO PERFORMER (SATELLITE) (2)
304(35
NETWORK
(SEE NOTE) N PRO
PERFORMER
SCHEMATIC N PRO PERFORMER
n
02
.UI HF H (551 63
ll
RED
0-- .fl<
mm GR HF
INPUT L417... 3st 5x73 3049s
0 GEN/ELK
SWPP+ (SUBWOOFEFI)
WOOFER
soasw ,
(SEE NOTE) . NETWORK
. NSWPP+
RED SCH EMATIC NSWPP+ W
C L F
INZUT GRN/BLK EUESW
ELK
ELK
CI SATELLITE
135 I: F RED OUTPUT
RED WHT
INPUT 36%;
C WHT/ELK
ELK
ELK
C2 SATELLITE
135MF RED ouwur
DENOTES OUTWARD CONE MOVEMENT WITH POSIYIVE VOLTAGE TO
RED INPUT TERMINAL
NOTE. CONE KIT NOT AVAILABLE. DEFECTIVE DRIVER SHOULD BE REPLACED
REV A 3-92
JBL Consumer Products Inc., 240 Crossways Park West, Woodbury, New York 11797
PRO PERFORMER PLUS
