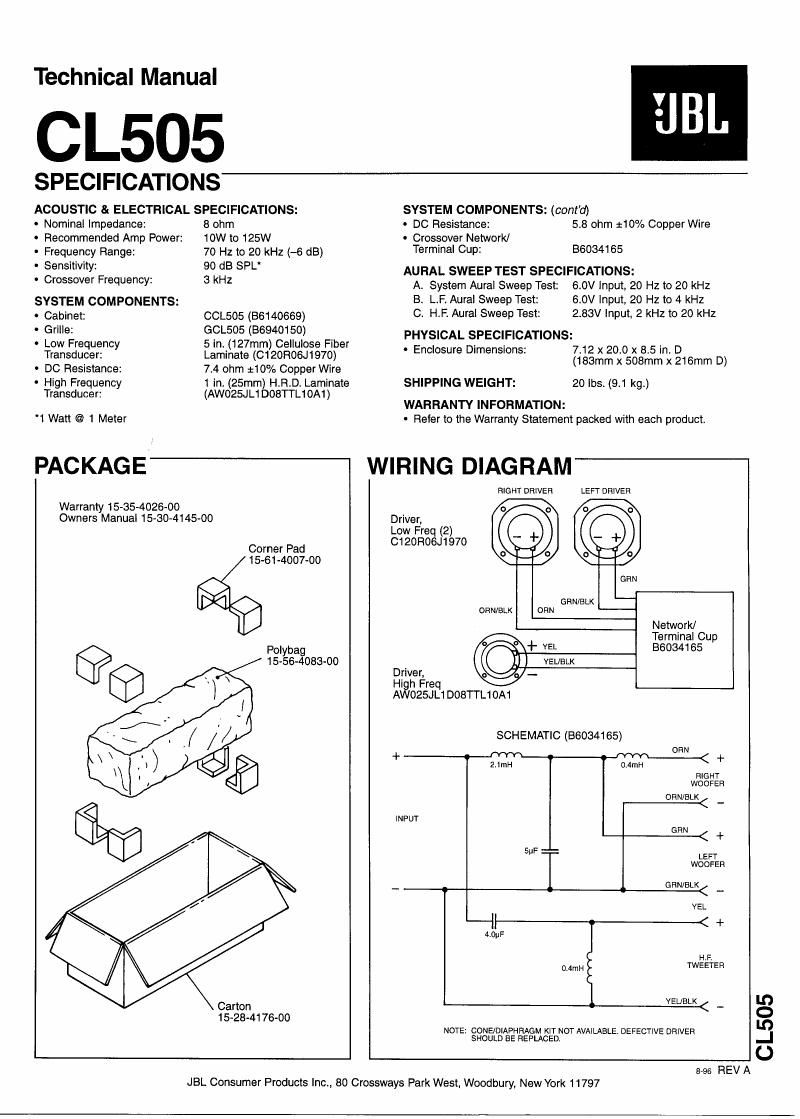

Technical Manual
CL505
SPECIFICATIONS
ACOUSTIC & ELECTRICAL SPECIFICATIONS:
- Nominal Impedance: 8 ohm
. Recommended Amp Power: 10W to 125w
- Frequency Range: 70 Hz to 20 kHz (-6 dB)
- Sensitivity: 90 dB SPL'
- Crossover Frequency: 3 kHz
SYSTEM COMPONENTS:
6 Cabinet: CCL505 (36140669)
- Grille: GCL505 (B6940150)
- Low Frequency 5 in. (127mm) Cellulose Fiber
Transducer: Laminate (C120R06J1970)
- DC Resistance: 7.4 ohm 110% Copper Wire
~ High Frequency 1 in. (25mm) H.R.D. Laminate
Transducer: (AW025JL1 D08TrL10A1)
1 Watt @ 1 Meter
PAC KAG E
SYSTEM COMPONENTS: (contd)
- DC Resistance: 5.8 ohm 110% Copper Wire
- Crossover Network/
Terminal Cup: 36034165
AURAL SWEEP TEST SPECIFICATIONS:
A. System Aural Sweep Test: 6.0V Input, 20 Hz to 20 kHz
B. L.F. Aural Sweep Test: 6.0V Input, 20 Hz to 4 kHz
C. HF. Aural Sweep Test: 2.83V Input, 2 kHz to 20 kHz
PHYSICAL SPECIFICATIONS:
- Enclosure Dimensions: 7.12 x 20.0 x 8.5 in. D
(183mm x 508mm x 216mm D)
SHIPPING WEIGHT: 20 lbs. (9.1 kg.)
WARRANTY INFORMATION:
- ReIer to the Warranty Statement packed with each product.
WIRING DIAGRAM
RIGHT DRIVER LEFT DRIVER
Warranty 15'35-4026-00
Owners Manual 15-30-4145-00 Driver,
Low Freq (2) __ +
C120R06J1970
Corner Pad 0
15-61-4007-00
GRN/BLK
ORN/BLK ORN
Network/
Terminal Cup
Polybag + YEL 86034165
15-56-4083-00 YEL/ELK
Driver, _.
High Freq
AW025JL1 DOBTTL1 0A1
SCHEMATIC (56034165)
ORN
NY m
<@ + 2.1m 0.4mH +
RIGHT
WOOFEFI
w _
INPUT
GRN +
SuF == LEFI
WOOFER
_ GRN/BLK
VEL
II
II 1
4.0uF
E HF
0.4mH TWEETER
Carton YEUBLK
15-28-4176-00
NOTE: CONE/DIAPHRAGM KIT NOT AVAILABLE. DEFECTIVE DRIVER
SHOULD as REPLACED.
e96 REV A
JBL Consumer Products Inc., 80 Crossways Park West. Woodbury, New York 11797
CL505
