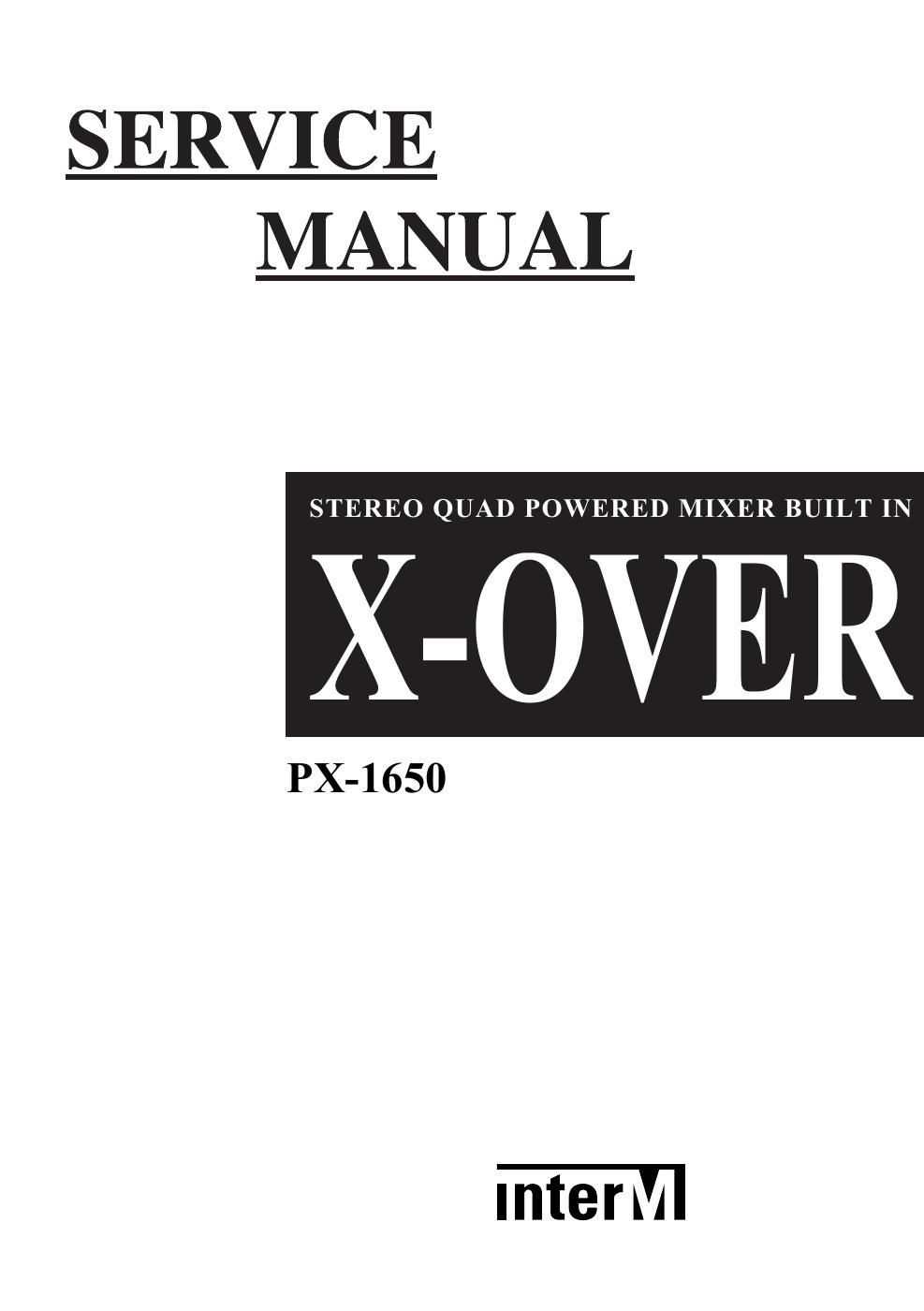

This is the 25 pages manual for interm px 1650 pwrmixer.
Read or download the pdf for free.
If you want to contribute, please mail your pdfs to info@audioservicemanuals.com.
ELECTRICAL PARTS LISI' (PX-1650)
Reference ITEM NO Description Value Qty
X-OVER B'D (4006409400)
C228 C232 3529470311-A CAP CE SL 47PF 50V] AXIAL 47P 2
AN202 4355822420 CON ASSY 2P(480MM)-BLACK CON 2P 1
AN203 4355822320 CON ASSY 2P(480MM)-RED CON/ 2P 1
CON201 4428595002 LW5267/ LWBO640/ 2. 5MM-02P CON2P 1
C227 C229 C231 C233 3409210141-T CAP AF RSG 100UF 25V 6 P 100/25 4
C235-236 3409222071-T CAP AF RSG 22UF 50V 5 P 22/50 2
C230 C234 3409247041-T CAP AF RSG 47UF 25V 5 P 47/ 25 2
0201-204 2028821134-T FET 2SK372 BL»TYPE 4 K 372 4
1C201-205 2168220991 IC NJ M 4558LJ RC 4558L 5
VR1 3238085510 VR RK0971410A0353C 50KC 1
C208 C211 C216 C219 3609222120-T CAP MA 0.0022UF 100V] 0.0022(M) 4
C207 C210 C215 C218 3609392120-T CAP MA 0.0039UF 100V] 0.0039(M) 4
C209 C212 C217 C220 3609333120-T CAP MA 0.033UF 100V] 0.033(M) 4
R204 R210 3003115953 RES CF 1.15K 1/5W F N 1.15K 1% 2
R215-216 3001105953 RES CF 105K 1/5W F N 105K 1% 2
R224-225 3005100953 RES CF 10 1/5W F N 10 1% 2
R203 R205 R207-208 3002162953 RES CF 16.2K 1/ SW F N 16.2K 1% 4
R202 R209 R213 3003324953 RES CF 3.24K 1/ SW F N 3.24K 1% 3
R214 3002392953 RES CF 39.2K 1/5W F N 39.2K 1% 1
R212 R217-219 3003470953 RES CF 4.7K 1/5W F N 4.7K 1% 8
R221-223 R245
R201 3003499953 RES CF 4.99K 1/ SW F N 4.99K 1% 1
R211 3002470953 RES CF 47K 1/5W F N 47K 1% 1
R206 3004806953 RES CF 806 1/ SW FN 806 1% 1
SW1 4628990510 SW PUSH SPPJ 222EP031 SW PUSH 1
SW3 3238084110 SLIDE SW SSAF 123N8011 SW SLIDE 1
C221-223 C226 3609104122-T CAP MA 0.1UF 100VJ SMALL 0.1/ 100 4
VR2 3228082610 VR RK0971110C1314W 50KC 1
AN201 4355764517 CON ASSY 3P-2P PX-1650 CON3P-2P 1
P2 P5 P6 4355762003 CON ASSY 187 1P RED RD 3
CON1»4 4428596604 LOCK WAFER LW-1143»04P LW4P 3
JK1»4 4438090410 JACK PHONE 3P H3038007 6P 4
P8 P11 P12 4355764303 CON ASSY 187T 1P (RED) RED 3
P1 P3-4 4355762103 CON ASSY 187 1P (BLACK) BK 3
P7 P9-10 4355764403 CON ASSY 187T 1P (BLACK) BLACK 3
nsp B'D (4003486800)
1C3 2128310600 IC EPROM 27C512 ART LONG DELAY 27512 1
4448000097 SOCKET IC ZT-28-A(28PIN) 28P 1
C15-18 C2829 C31 3509103530-T CAP CE F 0.01UF 50V Z 0.01/50 7
C7-8 C12 C21»22 3509104530-T CAP CE F 0.1UF 50V Z 0.1/50 7
C24-25
