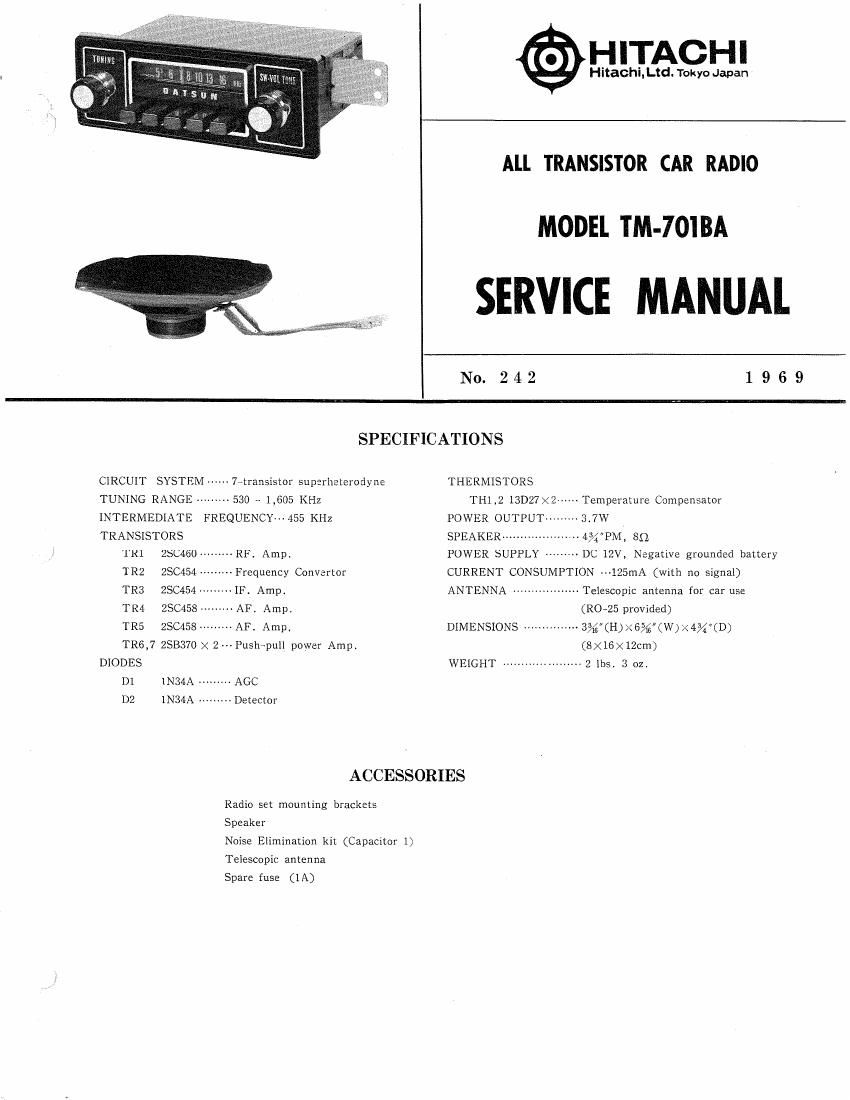

All TRANSISTOR CAR RADIO
MODEL TM-70IBA
SERVICE MANUAL
N0. 2 4 2 1 9 6 9
SPECIFICATIONS
CIRCUIT SYSTEM 7»-Iransistor superheterodyne THERMISTORS
TUNING RANGE- .. 530 - 1,605 KI-Iz THI,2 13D27><7 Temperature Compensator
INTERMEDIATE FREQUENCY--~455 KI-Iz POWER OUTPUTw 3.7W
TRANSISTORS SPEAKER -------------------- 4%PM, SQ
TRI 250160 --------- RF. Amp. POWER SUPPLY ~~~~~~~~ DC 12V, Negative grounded battery
TRZ ZSC454 rrrrrrrr Frequency Converter CURRENT CONSUMPTION >--125mA (with no signal)
TR3 ZSC454 -IF. Amp. ANTENNA ------------------ Telescopic antenna for car use
TR4 ZSC458 ~AFI Amp. (RC-25 provided)
TRS ZSC458 ~~~~~~~~ AF. Amp. DIMENSIONS ------------- 3%(H)X6%~(W)><4%(D)
TR6,7 288370 >< 2w Push-puII power Amp. (8X16X120m)
DIODES WEIGHT vvvvvvvvvvvvvvvvvvvvv 2 lbs. 3 02
D1 1N34A -
D2 INS/IA
AGC
Detector
ACCESSORIES
Radio set mounting brackets
Speaker
Noise Elimination kit (Capacitor 1)
Telescopic antenna
Spare fuse (1A)
MODEL TIM-7013A SERVICE MANUAL
CONTROLS
SPARE FUSE
TUNING CONTROL TONE CONTROL
ANTENNA
FUSE
TRIMMER-W HOLDER
SPEAKER
CORD
VOLUME CONTROL ANTENNA JACK
Fig. 1 Fig. 2
RADIO AND SPEAKER INSTALLATION
1. Pull out knobs, nuts, washers and escutcheon and install and fix radio to car with 4mm}2f Washers and 4mmp tapping
the radio from the underside of the instrument panel. screws. Fit speaker into stud bolts already attached to car
Attach escutheon, washers, nuts and knobs. . and fix speaker to car with 4mm}! washers, 4mm}?! spring
2. Fit screw grommets into the installation brackets of car washers and nuts
SPEIA KER
STUD BOLT-~II\ ' Ar 4~m¢5 ~
4W¢ WASHER TAPPING SCREW
4M¢ WASHER+ :3 \
4mm¢ NUT- w W
INSTALLATION BRACKET
NW
4MM¢ SPRING
OF CAR SIDE ,
WASHER SCREW / /
GROMMET \
.-.\\ , E
I T
/ 1mm 1 I
INSTALLATION BRACKET WASHER J '
OF RADIO SIDE ! KNOB SPR'NG
l NUT KNOB
44,
ESGUTCHEON
on
Fig.
5
§
\
.3
