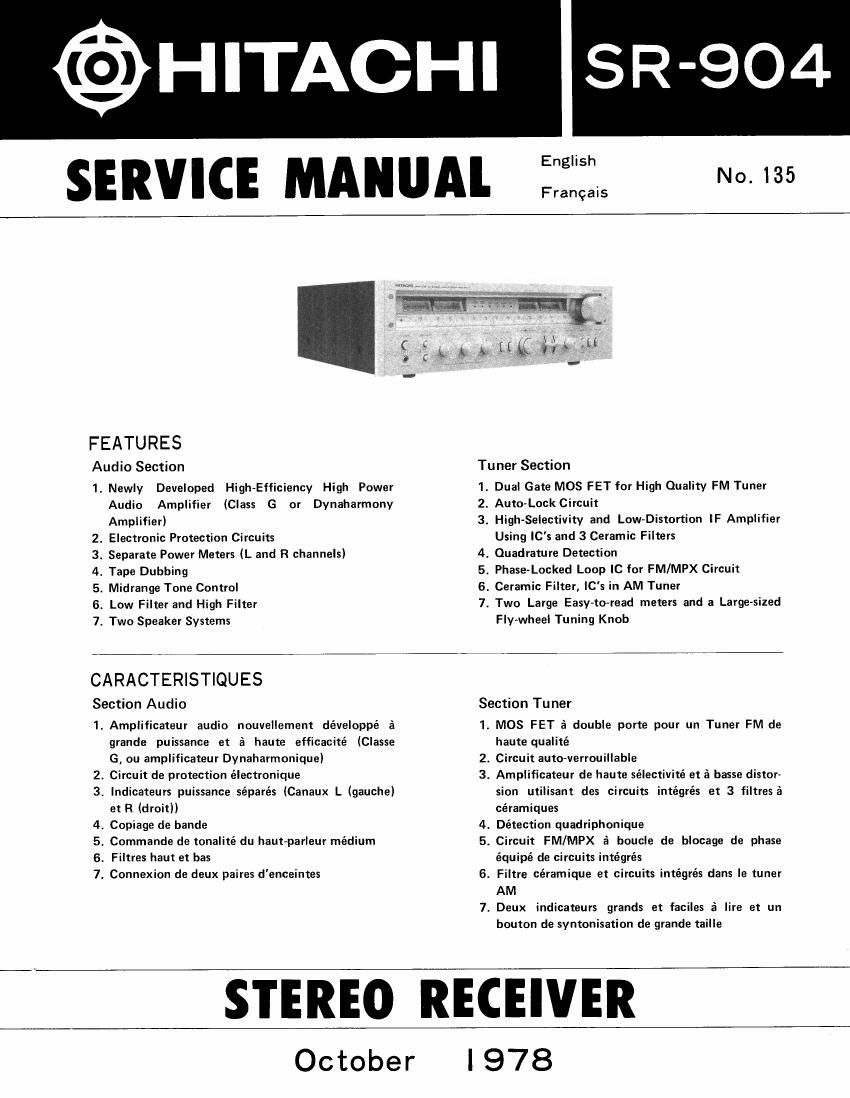

@HITACHI
SERVICE MANUAL
"5 No. 135
Frangais
FEATURES
Audio Section
Tuner Section
1. Newly Developed High-Efficiency High Power 1. Dual Gate MOS FET for High Quality FM Tuner
Audio Amplifier (Class G or Dynaharmony 2. Auto-Lock Circuit
Amplifier) 3. High-Selectivity and LOWvDistortion lF Amplifier
2. Electronic Protection Circuirs Using lCs and 3 Ceramic Filters
3. Separate Power Meters (L and R channels) 4. Quadrature Detection
4. Tape Dubbing 5. Phase-Locked Loop IC for FM/MPX Circuit
5. Midrange Tone Control 6. Ceramic Filter, lC's in AM Tuner
6. Low Filter and High Filter 7. Two Large Easy~to-read meters and a Large-sized
7. Two Speaker Systems Fly-wheel Tuning Knob
CARACTERISTIQUES
Section Audio
1.
w
NQU'I-h
Amplificateur audio nouvellement développé a
grande puissance et a haute efficacité (Classe
G, ou amplificateur Dynaharmonique)
. Circuit de protection élecrronique
. lndicateurs puissance séparés (Canaux L (gauche)
et R (droitll
. Copiage de bande
. Commands de tonalité du haut»parleur medium
. Filtres haut at has
. Connexion de deux paires d'enceintes
Section Tuner
1.
MOS FET a double porte pour un Tuner FM de
haute qualité
. Circuit auto-verrouillable
. Amplificateur de haute sélectivité et a basse dislor-
sion utilisant des circuits intégrés et 3 filtresa
céramiques
. Detection quadriphonique
. Circuit FM/MPX a boucle de blocage de phase
équipé de circuits intégrés
. Filtre céramique et circuits intégrés clans le tuner
AM
. Deux indicateurs grands et faciles a lire et un
bouron de syntonisation de granule taille
STEREO RECEIVER
October
I 978
